Стабильная производительность серии iSE, разрешение 640x512, шаг пикселя 12 мкм, неохлаждаемый модуль тепловизионной камеры

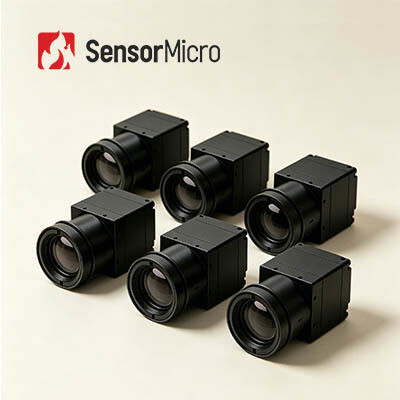

  • iSE Series Stable Performance 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Camera Module
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iSE612
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Цифровая частота кадров 50 Гц Типичный NETD ≤20мК
Спектральный диапазон 8~14 мкм Разрешение 640x512/12 мкм
Цифровой зум 1X/2X/4X/8X Напряжение питания 2,7 В~5,3 В
Выделить

ультракрасное ядр камеры 400x300

,

Uncooled термальный модуль камеры

,

ядр камеры 17μm ультракрасное
Оставьте сообщение
Характер продукции
Инфракрасная камера серии iSE с неохлажденным тепловым модулем 640x512/12μm
Обзор продукции

iSE612 - это неохлажденный модуль тепловой инфракрасной камеры из серии iSE, оснащенный неохлажденным инфракрасным детектором 640x512/12μm, комплексными оптическими компонентами, профессиональной схемой обработки сигнала,и передовые алгоритмы обработки изображений.

Благодаря плавному изображению, стабильной работе и выгодной экономической эффективности, ядро тепловой камеры iSE612 оснащено самостоятельным тепловым детектором ApexCore 640×512 с керамической упаковкой длиной 12 мкм.Отличная производительность датчиков обеспечивает тепловые изображения с низким уровнем шума, а NETD≤20mK отражает выдающуюся способность различать температуру.

Ключевые особенности
  • Гладкий, стабильный и экономичный:Не требуется калибровка затвора во время работы, исключая заикание изображения. Использует высокоэкономичный детектор керамической упаковки ApexCore с NETD≤20mK
  • Компактный и легкий:Размеры до 25,4×25,4×22,7 мм, масса ядра ≤26±1,5 г. Сберегающий пространство конструкция позволяет гибкую интеграцию системы
  • Набор богатых функций:Поддерживает алгоритмы сверхвысокого разрешения, картинку в картинке, настраиваемый OSD, режим сна, калибровку одним щелчком мыши и совместимость с различными микро-OLED-дисплеями
  • Гибкая интеграция:Совместим с несколькими оптическими линзами и компонентами расширения для легкой вторичной разработки и настройки системы
Технические спецификации
Модель iSE612
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 640×512
Размер пикселя 12 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD

≤ 20 мК
Обработка изображений
Цифровая частота кадров 50 Гц
Время запуска 6s
Цифровое видео YUV420/YUV422/RGB888/RAW
Алгоритм изображения NUC/DRC/DNS/DDE/SFFC
Без затвора Поддерживается
Отображение изображения 10 Типов (Белый горячий/Лава/Железно-красный/Горячий железо/Медицинский/Арктический/Радуга1/Радуга2/Тинт/Черный горячий)
Направление изображения Горизонтальная/вертикальная/диагональная
Цифровой зум 1х/2х/4х/8х
Режим компенсации Учебное пособие
Электрические
Стандартный внешний интерфейс 50pin: BP040SB-50-0114-B-R0
Интерфейс связи TTL-232/USB2.0
Цифровой видеоинтерфейс DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Компоненты расширения USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Электрический интерфейс
Напряжение питания 2.7V ~ 5.3V
Типичное потребление энергии 0.8W@50Hz@23±3°C
Механическая/объективная
Размер голого ядра 25.4×25.4×22.7 мм φ36×24,3 мм
Вес ядра 26±1,5 г 28±1,5 г
Оптические линзы Фиксированный фокус: 4,8/9,1/13/19 мм
  • Фиксированный фокус: 25/35/50/70/100 мм
  • Ручная фокусировка: 25/35/50 мм
  • Моторизованная линза: 75/100/150 мм
  • Непрерывный зум: 15~75/20~100/28~90/30~150/30~180/25~225 мм
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза 1500 г@0,4 мс
Вибрация

5.35g, случайная вибрация, 3-ося
Компоненты затвора Необязательно
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Сертификация ROHS2.0/REACH
Промышленное применение
  • Промышленное видение
  • Пожарная и спасательная деятельность
  • Охрана безопасности
  • Наблюдение на открытом воздухе
  • Машинное зрение
  • Потребительская электроника
Способность компании
  • Высокая чувствительность и отличная производительность
  • Мировой лидер в инфракрасной промышленности
  • Различные инфракрасные детекторы доступны - как неохлажденные, так и охлажденные инфракрасные детекторы в разных форматах и размерах пикселей
  • Массовое производство для обеспечения быстрой поставки - три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
Как работает неохлажденный микроболометр фокусной плоскости?
Используя принцип инфракрасного радиационного теплового эффекта, неохлажденный инфракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с помощью инфракрасного абсорбирующего материала,так что температура чувствительного материала увеличиваетсяТогда... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
Каково преимущество неохлажденного инфракрасного детектора?
Неохлажденный инфракрасный детектор фокусной плоскости не требует устройства Integrated Dewar Cooler Assembly (IDCA) и может работать при комнатной температуре.небольшой размерХотя чувствительность неохлажденного инфракрасного детектора огневой плоскости не так хороша, как у охлажденных инфракрасных детекторов, после многих лет разработки,его стоимость производительность была, очевидно, лучше, чем охлажденный детектор, который имеет более широкие перспективы применения.
