640x512 / интерфейсы термального модуля 12μm LWIR Uncooled множественные стандартные
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Разрешение | 640x512 / 12μm | NETD | <40mK |
|---|---|---|---|
| Спектральный ряд | 8~14μm | Размер | 25.4x25.4x14.1mm |
| Диапазон температур | -20℃~+150℃ (ориентированное на заказчика) | Точность температуры | ±3℃ или ±3% |
| Высокий свет | модуль 640x512 LWIR термальный,Множественный стандартный модуль LWIR термальный |
||
Характер продукции

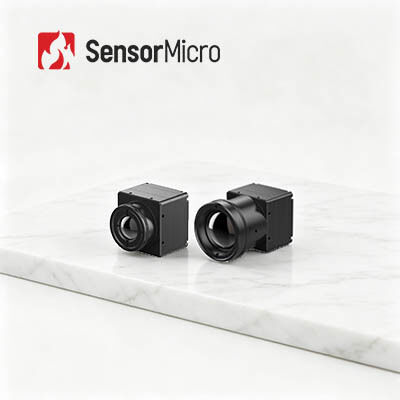

Модуль датчика COIN612/R ультракрасный
Модуль LWIR 640X512/12μm Uncooled ультракрасный интегрированный в термальном Imager, ультракрасной камере
Характер продукции
Модуль камеры COIN612/R ультракрасный термальный принимает современную технологию microbolometer VOx 12μm и интегрирует детектор пакета вафли 640x512 ровный (WLP) ультракрасный термальный. Он отличает в точном визуализировании и хрустящем представлении изображения, компактном размере и низкой цене.
Ядр камеры COIN612/R термальное имеет опционную thermographic функцию с рядом измерения от -20℃~550. Свое ультракрасное радиометрическое измерение выводит более точный и более заслуживающий доверия результат чем термопары на измерениях температурного поля.
Спасибо свои полностью оптимизированная структура, потребление низкой мощности и различные стандартные интерфейсы, ультракрасный модуль камеры COIN612 могут обеспечить клиентов с некоторыми стандартными конфигурациями. Также некоторые подгонянные решения OEM имеют в распоряжении соотвествовать клиентов. Он легко интегрировать в много видов приборов как беспилотные воздушные корабли (UAV), трутни, так же, как блоки полиции и противопожарного.
Основные особенности
- Острое & хрустящее представление термического изображения
- Точное измерение температуры
- Разнообразие успешные решения интеграции
- Множественные стандартные интерфейсы для легкой интеграции
Технические характеристики изделия
| Модель | COIN612/R |
| Представление детектора инфракрасн | |
| Разрешение | 640x512 |
| Тангаж пиксела | 12μm |
| Спектральный ряд | 8~14μm |
| NETD | <40mk> |
| Обработка изображений | |
| Частота кадров | 25Hz/30Hz/50Hz/60Hz |
| Время запуска | <3s> |
| Сетноое-аналогов видео | PAL/NTSC |
| Видео цифров | RAW/YUV/BT656 |
| Затемнять режим | Линейный/гистограмма/смешанный |
| Сигнал цифров | 1~8X постоянный сигнал, размер шага 1/8 |
| Показ изображения | Черный горячий/белый горячий/псевдо цвет |
| Направление изображения | Горизонтально |
| Алгоритм изображения | NUC/AGC/IDE/DNR |
| Электрическая спецификация | |
| Стандартный внешний интерфейс | 30pin_HOURS |
| Режим связи | RS232-TTL, 115200bps |
| Подача напряжения | 3.5~5.5V |
| Типичный расход энергии | <0> |
| Измерение температуры | |
| Температурная амплитуда рабочей температуры | -10°C~50°C |
| Ряд измерения температуры | -20°C~150°C, 100°C~550°C |
| Точность температуры | ±3°C или ±3% (примите максимальное значение) |
| SDK | Поддержка ARM/Windows/Linux SDK, полноэкранная термография |
| Физические характеристики | |
| Размер (mm) | 25.4x25.4x14.1 (с шторкой) |
| Вес | Модуль: 13g±0.5g (с шторкой) Объектив Module+8.8mm: 22.4g±0.5g Объектив Module+13mm: 41g±0.5g Объектив Module+19mm: 43.9g±0.5g |
| Экологическое приспособление | |
| Температура деятельности | -40°C | +70°C |
| Температура хранения | -45°C | +85°C |
| Влажность | 5%~95%, Не-конденсирующ |
| Вибрация | Случайная вибрация 5.35grms, ось 3 |
| Удар | волна Полу-синуса, 40g/11ms, 3 направление оси 6 |
| Оптика | |
| Опционный объектив | Фиксированный фокус Athermal: 8.8mm/13mm/19mm |
Промышленные применения
Модуль датчика VOx LWIR COIN612/R uncooled ультракрасный широко использован в термографии, безопасности & контроле, Outdoors, пожаротушении & спасении, AIoT, умном оборудовании, полезных нагрузках UAV, ADAS etc.
Почетности & сертификаты
Ч.З.В.
1. Что ультракрасное термическое изображение?
Ультракрасное термическое изображение вид метода который использует инфракрасное излучение и тепловую энергию для того чтобы собрать информацию об объектах. Согласно разнице в радиации между объектом самим и окружающей средой предпосылки и радиации разницой в каждой из частей объекта, ультракрасное термальное изображение может показать зыбкость радиации каждой из частей сцены, таким образом показывающ характеристики сцены.
2. Что преимущество ультракрасного термического изображения?
---См. до конца полную темноту;
---Идентификация под камуфлированием;
---Долгосрочное обнаружение;
---Обнаружение распределения жары;
---Внеконтактное измерение температуры;
---Осведомленность занятия
3. Что применения ультракрасного термического изображения?
Измерение температуры и всепогодное воображение 2 основных функции ультракрасной технологии термического изображения. Начатые продукты основанными на этих 2 технологиях широко использованы в электричестве, безопасности & контроле, промышленном производстве, научном исследовании, медицинском лечении и других традиционных полях.
