Микро- ультракрасное термальное ядр 120x90 17μm камеры для умного дома
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 120x90 | Тангаж пиксела | 17μm |
---|---|---|---|
Спектральный ряд | 8~14μm | Диапазон температур | -20℃~+120℃ (ориентированное на заказчика) |
NETD | ≤60mK | Размер | 8.5x8.5x9.16mm |
Высокий свет | термальное ядр камеры 120x90,Микро- ультракрасное термальное ядр камеры,Умное домашнее термальное ядр камеры |

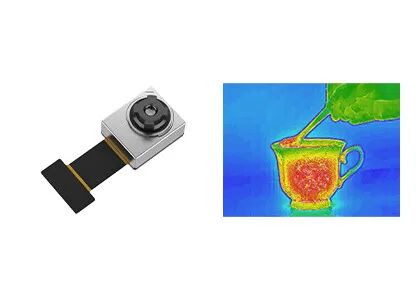

120x90 / ядр камеры 17μm микро- ультракрасное термальное для умного дома, умного здания
Ультракрасный термальный модуль TIMO120 интегрирует детектор пакета вафли 120x90/17μm ровный (WLP) ультракрасный и ориентирован для применений оптимизированного размера, веса, силы, цены (обмена-C). Своя супер миниатюрная структура легка быть интегрированным в различные умные приборы, термальные imagers или мобильные терминалы со строгими требованиями на цене, размере и весе.
Сравненный с инструментами традиционной температуры измеряя, модуль датчика инфракрасн TIMO120 имеет большую чувствительность чем общие массивы термостолбика во время эпидемического предохранения. Также путем использование упаковки вафли ровной, термальный модуль камеры датчика TIMO120 более доступен в ультракрасных отображая применениях которым нужны строгие требования на цене, размере и весе.
Спасибо технология WLP, модуль серии TIMO uncooled термальный предпочтены в появляющийся рынок как бытовая электроника. Легче для модуля термического изображения TIMO быть интегрированным в более терминальные продукты и сократить вторичный срок разработки клиентов.
- Минимальный размер на 8.5x8.5x9.16mm
- Диапазон температур от -20℃~+120℃
- Легкая интеграция
- Полный набор развития SDK
- Дизайн низкой мощности как низко как 9mW
Модель | TIMO-120 |
Представление детектора инфракрасн | |
Разрешение | 120x90 |
Тангаж пиксела | 17μm |
Спектральный ряд | 8~14μm |
NETD | ≤60mK |
Тип объектива | WLO |
Режим фокуса | Фиксированный сигнал |
HFOV | 90°/50° |
Глубина поля | 10cm к безграничности |
Частота кадров | 1~30Hz (ориентированное на заказчика) |
Измерение температуры | |
Диапазон температур | -20°C | +120°C (ориентированное на заказчика) |
Точность температуры | Ориентированный на заказчика (соотвествуйте тела или промышленной термографии) |
Взаимодействуйте/контроль | |
AVDD | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
DVDD | 1.8V±0.05V |
Интерфейс | Цифровой интерфейс |
Расход энергии | 45mW (типичный режим); 9mW (режим низкой мощности) |
Физические характеристики | |
Размер (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (спецификации преобладают) |
Температура деятельности | -20°C | +60°C |
Температура хранения | -40°C | +85°C |
Термальный модуль камеры TIMO120 широко использован в много зон, как термография, умное оборудование, умное здание, умный дом, AIoT etc.
1. Что ультракрасное термическое изображение?
В природе, все объекты температура которых выше чем абсолютный нуль (- ℃ 273) могут излучать ультракрасные лучи. Путем использование ультракрасного детектора камеры для того чтобы измерить разницу в саму температуры инфракрасного излучения между целью и предпосылку, вы можете получить различные ультракрасные изображения, которые также вызваны термальными изображениями.
2. Как делают ультракрасные детекторы работа?
Инфракрасное излучение которое испустило целью входит в воспринимая ряд термального детектора, тогда ультракрасного детектора преобразовывает сигнал радиации различной интенсивности в соответствуя электрический сигнал, и после этого через амплификацию и видео обрабатывая, формы ультракрасное изображение которое может наблюдаться нагими глазами.
3. Что преимущество uncooled ультракрасного детектора?
Uncooled ультракрасному детектору фокальной плоскости не нужен прибор собрания интегрированного дюара более крутой (IDCA) и может работать на комнатной температуре. Он имеет преимущества быстрого начала, потребления низкой мощности, небольшого размера, легковеса, длинной жизни, низкой цены и так далее. Хотя чувствительность uncooled ультракрасного детектора фокальной плоскости нет столь же хороший как это из охлаженных ультракрасных детекторов, после лет развития, свое представление цены очевидно лучшее чем охлаженный детектор, который имеет более широкую перспективу применения.
