120x90 Разрешение 12μm Пиксельная высота инфракрасной тепловой камеры для интеграции в умный дом

  • 120x90 Resolution 12μm Pixel Pitch Infrared Thermal Camera Core for Smart Home Integration
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ТИМО112
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 120х90 Шаг пикселя 12 мкм
Спектральный диапазон 8~14 мкм Диапазон измерения температуры -20℃~+550℃
Вес (г) 1,8 г Размер (мм, без ФПК) 12,6 мм × 12,6 мм × 8,8 мм
Выделить

термальное ядр камеры 120x90

,

Микро- ультракрасное термальное ядр камеры

,

Умное домашнее термальное ядр камеры
Оставьте сообщение
Характер продукции
Микро-инфракрасная тепловизионная камера с ядром 120x90/12 мкм для умного дома
Обзор продукта

Инфракрасный тепловой модуль TIMO112 включает в себя инфракрасный детектор уровня пластин (WLP) 120x90/12 мкм и оптимизирован для приложений, требующих минимальных размеров, веса, мощности и стоимости (SWaP-C). Его сверхкомпактная структура позволяет легко интегрировать его в различные интеллектуальные устройства, тепловизоры или мобильные терминалы с жесткими требованиями к стоимости, размеру и весу.

По сравнению с традиционными средствами измерения температуры модуль ИК-датчика TIMO112 обеспечивает более высокую чувствительность, чем обычные массивы термобатарей. Используя технологию упаковки на уровне пластин, этот модуль тепловизионной камеры обеспечивает исключительную ценность для приложений инфракрасной визуализации с жесткими требованиями к стоимости, размеру и весу.

Основные характеристики
  • Ультраминиатюрный модуль с максимальной оптимизацией SWaP-C
    Детектор уровня пластины + оптика уровня пластины + микроэлектромагнитный затвор клапана
  • Проверенная производительность и быстрое реагирование
    Конструкция со сверхнизким энергопотреблением (всего 9 мВт) и плавной передачей изображений с частотой кадров 25 Гц.
  • Гибкий и экологичный
    Поддерживает интерфейс изображения SPI, совместимый с различными встроенными платформами.
Технические характеристики продукта
Модель ТИМО112
Разрешение 120×90
Размер пикселя 12 мкм
Спектральный отклик 8~14 мкм
Режим фокусировки Фокус бесплатно
Объектив (HFOV/FL) 50°/1,6 мм
Масса 1,8 г
Размер (без ФПК) 12,6 мм × 12,6 мм × 8,8 мм
Количество PIN-кодов 40ПИН
Выходные данные 14-битный необработанный
Частота кадров 25 Гц
Диапазон измерения температуры -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Точность измерения температуры Больше ±2℃/±2%
Рабочая температура -20℃~+60℃
Влажность 5%~85%
Температура хранения -45℃~+85℃
Сертификация RoHS 2.0 / Охват
Промышленное применение

Модуль тепловизионной камеры TIMO112 широко используется в термографии, интеллектуальном оборудовании, умном здании, умном доме, AIoT и различных других промышленных приложениях.

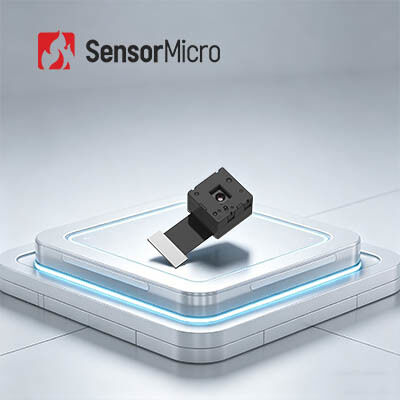

120x90 Разрешение 12μm Пиксельная высота инфракрасной тепловой камеры для интеграции в умный дом 0
Наш подход к обслуживанию
Предварительная продажа
  • Анализ требований
  • Оценка сценария
  • Выбор продукта
  • Индивидуальные решения
Развертывание
  • Быстрая доставка
  • Системная интеграция и тестирование
  • Техническое обучение
  • Руководство по применению
Послепродажное обслуживание
  • Удаленная диагностика
  • Гарантийное обслуживание
  • Обновления прошивки
  • Техническое обслуживание
Часто задаваемые вопросы
Что такое инфракрасное тепловидение?

В природе все объекты с температурой выше абсолютного нуля (-273℃) излучают инфракрасные лучи. Измеряя разницу температур инфракрасного излучения между целями и их фоном с помощью детектора инфракрасной камеры, можно получать различные инфракрасные изображения (тепловые изображения).

Как работают инфракрасные детекторы?

Инфракрасное излучение целей попадает в зону действия теплового детектора. Инфракрасный детектор преобразует сигналы излучения различной интенсивности в соответствующие электрические сигналы, которые затем усиливаются и обрабатываются для формирования инфракрасных изображений, видимых невооруженным глазом.

В чем преимущество неохлаждаемых инфракрасных детекторов?

Неохлаждаемые инфракрасные детекторы в фокальной плоскости работают при комнатной температуре без необходимости использования устройств встроенного охладителя Дьюара (IDCA). Они предлагают такие преимущества, как быстрый запуск, низкое энергопотребление, небольшой размер, легкий вес, длительный срок службы и низкую стоимость. Хотя чувствительность может не соответствовать охлаждаемым детекторам, их экономическая эффективность делает их идеальными для более широкого применения.
