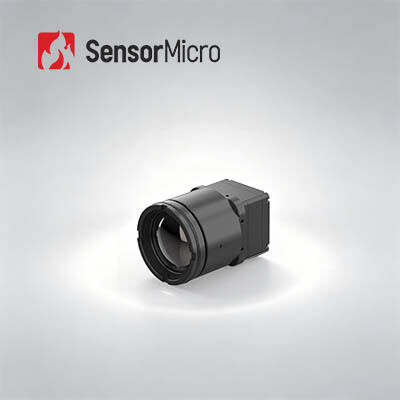

640x512 Разрешение 12μm Pixel Pitch Thermal Imaging Module с измерением температуры
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА612RG2 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.65W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 12 мкм |
| NETD | ≤25мК/Ф1,0/25℃ | Частота кадров | 25 Гц/30 Гц |
| Выделить | Модуль тепловизионной съемки длинноволнового диапазона,Модуль тепловизионной съемки с детектором 12 мкм,Модуль инфракрасной тепловизионной камеры с детектором |
||
Характер продукции

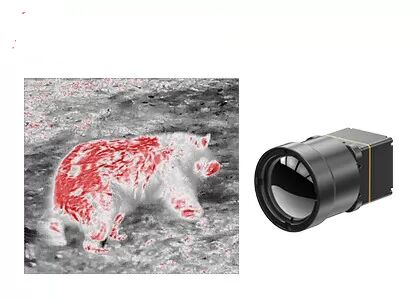

Модуль тепловизора длинноволнового диапазона 640x512 12 мкм с измерением температуры
Обзор продукта
Инфракрасная камера COIN612RG2 для измерения температуры оснащена инфракрасным детектором ApexCore 640*512/12 мкм в компактном, энергоэффективном исполнении. Благодаря передовой обработке сигналов и алгоритмам измерения температуры, она обеспечивает обнаружение температуры в реальном времени с точностью ±2°C или ±2%. Полностью совместимая со стандартными протоколами последовательной связи, COIN612RG2 поддерживает несколько интерфейсов видеовыхода и полный спектр оптических объективов, упрощая вторичную разработку. Она представляет собой комплексное решение для инфракрасного измерения температуры для промышленной термографии, управления технологическими процессами и интеллектуального производства, позволяя пользователям эффективно выполнять вторичную разработку и системную интеграцию — от аппаратного обеспечения до алгоритмов.
Основные характеристики
- Комплексная функциональность, экономичное исполнение
- Разработан с использованием инфракрасного детектора ApexCore на уровне пластины, с NETD ≤ 25 мК
- Сочетает широко используемую матрицу FPA с передовыми алгоритмами обработки изображений для улучшения качества изображения
- Точность измерения температуры до ±2°C или ±2%, поддержка диапазонов от -20°C до 150°C и от 100°C до 550°C, с настраиваемыми расширениями
- Компактный и легкий, высокая эффективность при низком энергопотреблении
- Размеры: 25,4*25,4*15,7 мм
- Вес: 15±1 г, энергопотребление: ≤ 0,65 Вт
- Множество конфигураций, быстрая интеграция
- Опциональные оптические объективы для удовлетворения разнообразных требований приложений
- Поддержка интерфейсов вывода изображений USB2.0/DVP/LVDS/BT.656
- Вывод данных изображений RAW/YUV/TMP с управлением через последовательный порт
Технические характеристики продукта
| Модель | COIN612RG2 |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | VOx |
| Разрешение | 640*512 |
| Размер пикселя | 12 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤ 25 мК/F1.0/25°C |
| Обработка изображений | |
| Частота кадров цифрового видео | 25/30 Гц |
| Время запуска | 6 с |
| Аналоговое видео | PAL/NTSC |
| Цифровое видео | RAW/YUV422/TMP |
| Алгоритм обработки изображений | Коррекция неравномерности (NUC) 3D шумоподавление (3DNR) 2D шумоподавление (DNS) Сжатие динамического диапазона (DRC) Усиление контуров (EE) |
| Отображение изображений | 10 типов (Белая горячая/Лава/Железно-красный/Горячее железо/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черная горячая) |
| Программное обеспечение для ПК | |
| Программное обеспечение ICC | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 50 контактов: DF40C-50DP-0.4V(51), (HRS, Male) |
| Плата расширения USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Интерфейс связи | TTL-232/USB2.0 |
| Интерфейс цифрового видео | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Напряжение питания | 4,5~5,5 В |
| Типичное энергопотребление | 0,65 Вт |
| Измерение температуры | |
| Рабочая температура | -10°C~+50°C |
| Диапазон измерения температуры | -20°C~150°C, 100°C~550°C; Поддержка настройки и расширения |
| Точность измерения температуры | ±2°C или ±2% (выбирается большее значение) |
| Измерение температуры в отдельных областях | Поддержка вывода максимального, минимального и среднего значения температур в измеряемых областях |
| SDK | Android/Windows/Linux; Анализ видеопотока и преобразование из серого в температуру |
| Механические характеристики | |
| Размеры голого модуля (мм) | 25,4*25,4*15,7 мм |
| Вес голого модуля (г) | 15±1 г |
| Приспособляемость к окружающей среде | |
| Рабочая температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 г среднеквадратичное значение, случайная вибрация, 3 оси |
| Удар | Полусинусоида, 40g/11мс, направление удара 3 оси, 6 направлений |
| Сертификация | ROHS2.0/REACH |
| Оптический объектив | |
| Оптический объектив | Фиксированный фокус, атермальный: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм/35 мм |
| Степень защиты | IP67 (передний объектив) |
Промышленные применения
- Термография
- Промышленное зрение
- Пожаротушение и спасение
- Видеонаблюдение
- Наблюдение на открытом воздухе
- Машинное зрение
- Потребительская электроника
Стандартизированное обслуживание
- Полная документация: Руководства по продукту, руководства по настройке и справочные материалы по выбору. Начните работу без догадок.
- Помощь в разработке и тестировании: Интегрированное тестирование образцов, оценка производительности и проверка параметров упрощены.
- Расширенный набор инструментов для разработчиков: SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
- Удаленная техническая поддержка: Круглосуточная поддержка — быстрый отклик и своевременное решение критических проблем.
- Гарантия: Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности.
Часто задаваемые вопросы
Каковы преимущества охлаждаемых тепловизионных модулей?
Охлаждаемые тепловизионные модули предлагают ряд преимуществ, в том числе:
- Более высокая чувствительность: Охлаждаемые модули могут обнаруживать меньшие перепады температур, обеспечивая лучшее качество изображения.
- Большая дальность: Они могут захватывать тепловую информацию на больших расстояниях.
- Более высокое разрешение: Охлаждаемые модули обычно предлагают большее количество пикселей, что приводит к более четким и детализированным изображениям.
- Сниженный шум: Процесс охлаждения значительно снижает шум датчика, что приводит к более четким изображениям.
- Подходит для расширенного анализа: Охлаждаемые модули часто используются для научных исследований, дистанционного зондирования и специализированных приложений, требующих точных измерений температуры и аналитики.
Каковы преимущества неохлаждаемых тепловизионных модулей?
Неохлаждаемые тепловизионные модули имеют свои преимущества, в том числе:
- Более низкая стоимость: Неохлаждаемые модули, как правило, более доступны по цене, чем их охлаждаемые аналоги.
- Компактный размер: Они меньше и легче, что облегчает их интеграцию в различные системы.
- Не требуют обслуживания: Неохлаждаемым модулям не требуются системы криогенного охлаждения, что упрощает обслуживание.
- Мгновенный запуск: Они могут быть быстро включены и создавать тепловые изображения без необходимости охлаждения.
- Энергоэффективность: Неохлаждаемые модули потребляют меньше энергии по сравнению с охлаждаемыми модулями.
Каковы типичные области применения охлаждаемых и неохлаждаемых тепловизионных модулей?
Охлаждаемые и неохлаждаемые тепловизионные модули находят применение в различных областях, в том числе:
- Охлаждаемые тепловизионные модули: Дальнее наблюдение, научные исследования, высококачественная визуализация и т. д.
- Неохлаждаемые тепловизионные модули: Индивидуальные приборы ночного видения, портативные тепловизоры, автомобильная безопасность, инспекция зданий, пожаротушение и потребительская электроника.
Насколько точны инфракрасные термометры для измерения температуры тела?
Инфракрасные термометры (также известные как бесконтактные термометры) могут дать быструю оценку температуры тела. Однако их точность может зависеть от различных факторов, таких как расстояние до цели, внешние температурные условия и калибровка устройства. Для медицинских целей рекомендуется использовать термометры медицинского класса для точных измерений.
