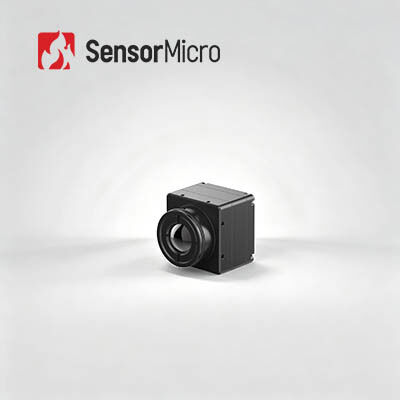

LWIR неохлажденный радиометрический теплоизобразительный модуль 640x512/12μm с низким расходом энергии 0,65 Вт
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА612RG2 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.65W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 12 мкм |
| NETD | ≤25мК/Ф1,0/25℃ | Частота кадров | 25 Гц/30 Гц |
| Выделить | Неохлаждаемый тепловизионный модуль LWIR 640x512,Тепловизионный модуль с детектором 12 мкм,Тепловизионный модуль LWIR с детектором |
||
Характер продукции
Неохлаждаемый радиометрический модуль тепловидения LWIR 640x512 12 мкм для термографии
Обзор продукта
COIN612RG2 — это компактная маломощная инфракрасная камера для измерения температуры, оснащенная инфракрасным детектором ApexCore 640*512/12 мкм. Обладая высокой чувствительностью изображения (NETD≤25 мК) и точным измерением температуры ±2°C/±2%, он поддерживает два температурных диапазона: -20°C-150°C и 100°C-550°C с настраиваемым расширением. Легкий и миниатюрный (25,4*25,4*15,7 мм, 15±1 г, потребляемая мощность ≤0,65 Вт), он предлагает несколько способов вывода изображения и совместимые оптические линзы. Легко поддающийся вторичной разработке и системной интеграции, он идеально подходит для сценариев промышленной термографии, управления процессами и интеллектуального производства.
Основные характеристики
- Комплексная функциональность, экономичный дизайн:Разработан с использованием инфракрасного детектора уровня пластины ApexCore с NETD≤25mK; сочетает в себе широко используемый FPA с передовыми алгоритмами обработки изображений для повышения качества изображения; Точность измерения температуры до ±2°C или ±2%, поддерживаемые диапазоны от -20°C до 150°C и от 100°C до 550°C, с настраиваемыми расширениями
- Компактный и легкий, высокая эффективность при малом энергопотреблении:Размеры: 25,4*25,4*15,7 мм; Вес: 15±1 г; Потребляемая мощность: ≤0,65 Вт
- Несколько конфигураций, быстрая интеграция:Дополнительные оптические линзы для удовлетворения разнообразных требований применения; поддерживает интерфейсы вывода изображения USB2.0/DVP/LVDS/BT.656; Вывод данных изображения RAW/YUV/TMP с управлением через последовательный порт
Технические характеристики продукта
| Модель | МОНЕТА612RG2 |
|---|---|
| Индикаторы ИК-детекторов |
Чувствительный материал:голосовая связь Разрешение:640*512 Размер пикселя:12 мкм Спектральный отклик:8 мкм ~ 14 мкм Типичный NETD:≤25мК/Ф1,0/25℃ |
| Обработка изображений |
Цифровая частота кадров:25/30 Гц Время запуска:6 с Аналоговое видео:ПАЛ/NTSC Цифровое видео:RAW/YUV422/ТМП Алгоритм изображения:Коррекция неоднородности (NUC), 3D-шумоподавление (3DNR), 2D-шумоподавление (DNS), сжатие динамического диапазона (DRC), улучшение краев (EE) Отображение изображения:10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий) |
| Программное обеспечение для ПК | Программное обеспечение ICC:Управление модулем и отображение видео |
| Электрический |
Стандартный внешний интерфейс:50-контактный: DF40C-50DP-0,4 В (51), (HRS, мужчина) Плата расширения USB:USB3.0/USB2.0/ВПК/USB2.0 и ВПК Интерфейс связи:ТТЛ-232/USB2.0 Цифровой видеоинтерфейс:ДВП8/ДВП16/USB2.0/BT.656/LVDS Напряжение питания:4,5 ~ 5,5 В Типичное энергопотребление:0,65 Вт |
| Измерение температуры |
Рабочая температура:-10℃~+50℃ Диапазон измерения температуры:-20℃~150℃, 100℃~550℃; Поддержка настройки и расширения Точность измерения температуры:±2°C или ±2% (в зависимости от того, что больше) Частичное измерение температуры:Поддержка выходного максимального, минимального и среднего значения зон измерения температуры. SDK:Андроид/Виндовс/Линукс; Обеспечьте анализ видеопотока и преобразование серого цвета в температуру |
| Механический |
Размер голого ядра (мм):25,4*25,4*15,7 мм Вес голого ядра (г):15±1 г |
| Экологическая адаптивность |
Рабочая температура:-40℃~+70℃ Температура хранения:-45℃~+85℃ Влажность:5%~95%, без конденсации Вибрация:5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси Влияние:Полусинусоидальная волна, 40 г/11 мс, направление удара, 3 оси, 6 направлений Сертификация:ROHS2.0/ДОСТИГАЕМОСТЬ |
| Оптическая линза |
Оптическая линза:Атермальный объектив с фиксированным фокусом: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 м/35 мм Уровень защиты:IP67 (передняя линза) |
Промышленное применение
Тепловизионный модуль COIN612RG2 применяется в области термографии, промышленного видения, пожаротушения и спасения, охранного наблюдения, наружного наблюдения, машинного зрения, бытовой электроники и т. д.
Наши преимущества
- Широкий спектр форматов продуктов, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
- Богатый ассортимент продукции:Несколько комбинаций разрешения матрицы, размеров пикселей, диапазонов волн и опций линз обеспечивают большую гибкость для разнообразных приложений.
- Выдающаяся производительность:Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность — созданы для работы в широком диапазоне экологических проблем.
- Простая интеграция:Множество вариантов интерфейса упрощают интеграцию и обеспечивают быструю разработку в различных областях применения.
Часто задаваемые вопросы
1. В чем разница между инфракрасным и тепловидением?
Инфракрасное излучение относится к диапазону электромагнитного излучения за пределами видимого света, а тепловидение — это технология, которая использует инфракрасное излучение для регистрации изменений температуры объектов и создания визуального представления их тепловых характеристик. Проще говоря, тепловидение — это одно из применений инфракрасной технологии.
2. Может ли инфракрасное излучение обнаруживать скрытые объекты?
Инфракрасная технология иногда может обнаруживать скрытые объекты, определяя разницу температур между объектом и его окружением. Например, инфракрасные камеры можно использовать для обнаружения скрытых источников тепла, таких как живые организмы или перегревающиеся электрические компоненты, которые могут быть невидимы для человеческого глаза.
3. Насколько точны инфракрасные измерения температуры?
Инфракрасное измерение температуры может дать достаточно точные результаты при правильном использовании. Однако на точность могут влиять такие факторы, как расстояние, излучательная способность (свойства поверхности измеряемого объекта), условия окружающей среды и качество используемого инфракрасного термометра или камеры.
