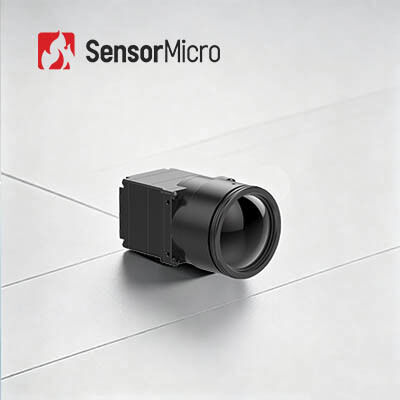

Модуль термоизоляции LWIR с разрешением 1280x1024 и 12μm пиксельной высотой инфракрасной камеры с расширительной платой USB3.0

  • LWIR Thermal Imaging Module with 1280x1024 Resolution and 12μm Pixel Pitch Infrared Camera Core Featuring USB3.0 Extension Board
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА1212
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Напряжение питания 4.5~5.5V Разрешение 1280x1024
Шаг пикселя 12 мкм Плата расширения USB3.0
Потребляемая мощность 1.0W Спектральный диапазон 8~14 мкм
Выделить

Охлаженный модуль ультракрасного детектора термальный

,

модуль детектора 640x512 термальный

,

0.8W охладило ультракрасный детектор
Оставьте сообщение
Характер продукции
Модуль термического изображения LWIR с инфракрасным детектором 1280x1024 12 мкм для безопасности
Обзор продукта

COIN1212 — это ядро ​​инфракрасной камеры высокого разрешения, предназначенное для высокопроизводительных приложений. Используя передовую технологию неохлаждаемого микроболометра, эта инфракрасная камера обеспечивает сверхчеткое тепловизионное изображение для различных отраслей, включая безопасность и наблюдение, промышленный контроль и научные исследования.

Благодаря матрице пикселей 1280x1024 с шагом пикселя 12 мкм ядро ​​тепловизионной камеры обеспечивает эффективное и надежное изображение с высоким разрешением, исключительную температурную чувствительность и широкий динамический диапазон до 14 бит. Тепловой модуль COIN1212 идеально подходит для камер видеонаблюдения дальнего действия, портативных тепловизоров и других приложений, требующих возможности получения изображений с высоким разрешением.

Основные характеристики
  • Визуализация высокой четкости, точное обнаружение:Мегапиксельное разрешение 1280×1024/12 мкм обеспечивает широкое поле зрения и получение изображений высокой четкости на большом расстоянии. Четко фиксирует мелкие детали цели при наблюдении с близкого расстояния.
  • Полнофункциональный и экономичный:Создан на основе ведущего в отрасли широкоформатного инфракрасного детектора уровня пластины. Интегрирован с передовыми алгоритмами обработки изображений для повышения четкости и визуального качества изображения.
  • Быстрая интеграция, ускоренное развитие:Поддерживает несколько интерфейсов вывода изображения, включая DVP и BT.1120. Выводит данные изображения RAW/YUV с управлением через последовательный порт.
Технические характеристики продукта
Модель МОНЕТА1212
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 1280×1024
Размер пикселя 12 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤40мК/Ф1,0/25℃
Обработка изображений
Цифровая частота кадров 30 Гц
Время запуска 6 с
Аналоговое видео /
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция неравномерности (NUC)
3D-шумоподавление (3DNR)
2D-шумоподавление (DNS)
Сжатие динамического диапазона (DRC)
Улучшение границ (EE)
Отображение изображения 10 типов (Белый горячий/Лавовый/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий)
Программное обеспечение для ПК
Программное обеспечение ICC Управление модулем и отображение видео
Электрический
Стандартный внешний интерфейс 50-контактный: DF40C-50DP-0,4 В (51), (HRS, мужчина)
Плата расширения USB3.0
Коммуникационный интерфейс ТТЛ-232
Цифровой видеоинтерфейс ДВП16/БТ.1120/МИПИ
Напряжение питания 4,5 ~ 5,5 В
Типичное энергопотребление 1,0 Вт
Механический
Размер голого ядра (мм) 14 мм/19 мм/25 мм: 25,4 мм×25,4 мм×19,3 мм
35 мм/50 мм/100 м: 35,4 мм×35,4 мм×17,8 мм
Вес голого ядра (г) 14 мм/19 мм/25 мм: 19,7±1 г
35 мм/50 мм/100 м: 32,5±1 г
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация 5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси
Влияние Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Оптическая линза
Оптическая линза Атермальный объектив с фиксированным фокусом: 14 мм/19 мм/25 мм/35 мм/50 мм/100 мм
Уровень защиты IP67 (передняя линза)
Промышленное применение

Тепловизионный модуль COIN1212 применяется в области мониторинга ключевой инфраструктуры, высокотехнологичного производства, промышленного контроля, научных исследований и т. д.

Наши преимущества
  • Диверсифицированный портфель продуктов
  • Глубокая техническая экспертиза
  • Строгая проверка надежности обеспечивает гарантию качества
  • Сосредоточено на инновациях и практическом внедрении в области инфракрасного зондирования.
  • Профессиональная техническая поддержка и услуги совместной разработки
Часто задаваемые вопросы
Применение двухцветного охлаждаемого инфракрасного детектора LWIR, MWIR/LWIR

В технологии инфракрасного тепловидения длинноволновые тепловые детекторы обладают сильным проникновением в запыленную атмосферу, не подвергаются воздействию солнечных бликов и отражений света. Выдающееся качество изображения можно получить в различных сложных условиях, например, при движении автомобиля в пыльной атмосфере, при движении корабля по воде с отражающим светом и при полете самолета сквозь облака.

Двухцветный охлаждаемый инфракрасный детектор сочетает в себе преимущества средневолнового и длинноволнового обнаружения в одном охлаждаемом инфракрасном детекторном блоке, который может одновременно выполнять высокопроизводительную визуализацию в двух волновых диапазонах, что значительно снижает уровень ложных тревог. Его можно использовать для обнаружения сложных фонов и наблюдения за быстродвижущимися целями.
