Uncooled ядр камеры Microbolometer термальное для замечания живой природы

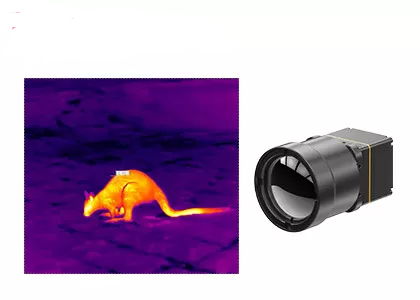

Неохлаждаемый микроболометрический тепловизионный модуль для наблюдения за дикой природой

Тепловизионный модуль TWIN612 - новый продукт, разработанный компанией SensorMicro. Неохлаждаемый инфракрасный модуль 640x512/12µм представляет собой сложный датчик теплового изображения, обеспечивающий высококачественное изображение в компактном и удобном для пользователя корпусе. Этот модуль камеры построен с использованием передовой неохлаждаемой микроболометрической технологии, которая обеспечивает превосходные характеристики теплового изображения по сравнению с обычными системами теплового изображения.

Благодаря массиву пикселей 640x512 и шагу пикселя 12µм, этот модуль камеры обеспечивает возможности изображения сверхвысокого разрешения для широкого спектра применений. Он обеспечивает температурную чувствительность менее 50 мк и имеет динамический диапазон до 14 бит, обеспечивая точное и детальное изображение даже в сложных условиях.

Тепловизионный модуль TWIN612 обладает преимуществами компактного дизайна, легкой конструкции и потребляемой мощности всего 0,8 Вт. Благодаря улучшенным алгоритмам обработки изображений и функции измерения температуры, тепловизионный модуль TWIN612 отображает более стабильные изображения и точную температуру.

Процесс керамической упаковки аналогичен металлической упаковке, которая является зрелой технологией упаковки инфракрасных детекторов. По сравнению с металлической упаковкой, объем и вес упакованного детектора будут значительно уменьшены. Таким образом, тепловизионный модуль TWIN612 может применяться в отраслях, предъявляющих строгие требования к размеру, весу и энергопотреблению.

- Миниатюрный размер: 25,4 мм×25,4 мм×35 мм
- Легкий вес: 25 г
- Типичный NETD<40mk
- Четкое, ясное тепловое изображение
- Типичное энергопотребление всего 0,8 Вт


Тепловизионный модуль TWIN612/R применяется в области термографии, мониторинга безопасности, полезной нагрузки БПЛА, роботов, интеллектуального оборудования, ADAS, пожаротушения и спасения


1. Как работает инфракрасный детектор?

Инфракрасные детекторы работают путем обнаружения электромагнитного излучения в инфракрасном диапазоне. Точный механизм обнаружения зависит от типа инфракрасного детектора.

Тепловые детекторы работают путем измерения изменения температуры, вызванного поглощением инфракрасного излучения. Например, микроболометры состоят из матрицы крошечных резистивных элементов, чувствительных к теплу. Когда инфракрасное излучение поглощается детектором, это вызывает повышение температуры резистивного элемента, что приводит к изменению электрического сопротивления, которое можно обнаружить и преобразовать в изображение.

Фотонные детекторы, с другой стороны, работают путем преобразования фотонов из инфракрасного излучения в электрические сигналы. Два распространенных типа фотонных детекторов - это фотогальванические детекторы и фотопроводники. Фотогальванические детекторы генерируют напряжение при поглощении инфракрасных фотонов, в то время как фотопроводники увеличивают свою проводимость при поглощении фотонов.

Инфракрасные детекторы также могут использовать другие механизмы обнаружения, такие как пироэлектричество, когда изменения температуры вызывают заряд в материале, или термоэлектрические эффекты, когда разница температур между двумя материалами генерирует напряжение.

Выходной сигнал от инфракрасного детектора может быть обработан и отображен в виде изображения, которое может использоваться для различных целей, таких как тепловизионное изображение в медицинских или промышленных приложениях, дистанционное зондирование окружающей среды и тепловое сканирование в системах безопасности.
