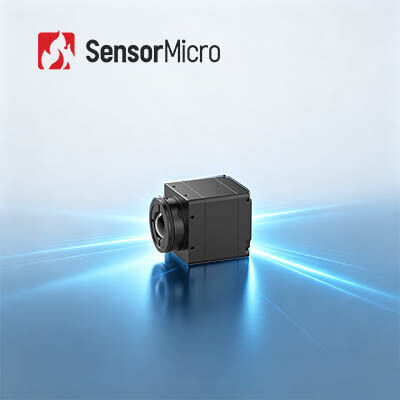

Неохлаждаемый сердечник тепловизионной камеры LWIR с разрешением 384x288 и шагом пикселя 12 мкм для беззатворного мониторинга безопасности

  • Uncooled LWIR Thermal Camera Core with 384x288 Resolution and 12μm Pixel Pitch for Shutterless Security Monitoring
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iSE412
Количество мин заказа 1 ЧАСТЬ
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Спектральный диапазон 8~14 мкм Разрешение 384x288
Потребляемая мощность 0.8W Шаг пикселя 12 мкм
NETD ≤ 30 мК Частота кадров 50 Гц
Выделить

Термальное ядр камеры RS232

,

На открытом воздухе ядр камеры LWIR термальное

,

ядр камеры 640x512 Lwir
Оставьте сообщение
Характер продукции
Неохлаждаемое ядро ​​384x288/12 мкм тепловизионной камеры LWIR для мониторинга безопасности
Обзор продукта

Ядро инфракрасной камеры iSE412 представляет собой высоконадежное миниатюрное тепловизионное решение, основанное на собственной разработке технологии обнаружения керамической упаковки размером 384×288/12 мкм. Он обеспечивает стабильное и высококачественное тепловизионное изображение для различных проектов интеграции интеллектуальных систем. Запатентованная технология формирования изображения без затвора обеспечивает 24-часовой непрерывный мониторинг без перерывов и шумовых помех, вызванных калибровкой затвора.

Основные характеристики
  • Беззатворный дизайн для более плавного просмотра:Калибровка затвора во время работы не требуется, что устраняет заикание изображения, характерное для традиционных систем с затвором. Бесшумная работа обеспечивает незаметное использование без механического шума.
  • Компактный и легкий, гибкий для интеграции:Общие размеры системы составляют всего 25,4×25,4×22,7 мм, вес голого ядра ≤26±1,5 г. Компактная конструкция конструкции обеспечивает гибкую компоновку и интеграцию системы.
  • Многофункциональная, бесшовная интеграция:Поддерживает алгоритмы сверхвысокого разрешения, «картинка в картинке», настраиваемое экранное меню, спящий режим, калибровку одним щелчком мыши и совместимость с различными дисплеями Micro OLED. Совместим с несколькими оптическими линзами и удлинительными компонентами, что упрощает доработку и настройку системы.
Технические характеристики продукта
Модель iSE412
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 384×288
Размер пикселя 12 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤30мК
Обработка изображений
Эффективные пиксели 384×288
Цифровая частота кадров 50 Гц
Время запуска 6 с
Цифровое видео YUV420/YUV422/RGB888/RAW
Алгоритм изображения НУК/ДРК/DNS/DDE/SFFC
Беззатворный Поддерживается
Отображение изображения 10 типов (Белый горячий/Лавовый/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий)
Направление изображения Горизонтальный/Вертикальный/Диагональный
Цифровой зум 1x/2x/4x/8x
Яркость изображения Авто/Ручной
Контрастность изображения Авто/Ручной
Режим компенсации Руководство
Электрический
Стандартный внешний интерфейс
50-контактный: BP040SB-50-0114-B-R0
Коммуникационный интерфейс ТТЛ-232/USB2.0
Цифровой видеоинтерфейс DVP8/BT.656/DVP16/BT.1120/USB2.0/МИПИ-DSI-4LANE
Компоненты расширения USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Электрический интерфейс
Напряжение питания 2,7 В~5,3 В
Типичное энергопотребление 0,8 Вт при 50 Гц при 23 ± 3 ℃
Механический/объектив
Размер голого ядра (мм) 25,4×25,4×22,7 φ36×24,3
Вес голого ядра (г) 26±1,5 28±1,5
Оптическая линза
Атермальный фокус с фиксированным фокусом: 4,9/9,1/13/19 мм
Атермальный объектив с фиксированным фокусом: 25 мм/35 мм
Компоненты затвора Необязательный
Вибрация 5,35 г, случайная вибрация, 3 оси
Влияние Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза 1500 г при 0,4 мс
Уровень защиты IP67 (передняя линза)
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Промышленное применение

Тепловизионный модуль iSE412/R применяется в промышленном зрении, пожаротушении и спасании, охранном наблюдении, наружном наблюдении, машинном зрении, бытовой электронике и т. д.

Наши преимущества
  • Высокая чувствительность и отличная производительность благодаря ведущим мировым технологиям в инфракрасной промышленности.
  • Доступны различные инфракрасные детекторы, включая неохлаждаемые и охлаждаемые ИК-детекторы разных форматов и размеров пикселей.
  • Объемное производство для обеспечения быстрой поставки с тремя производственными линиями и годовой производительностью до миллионов детекторов.
Часто задаваемые вопросы
Что такое инфракрасная изотерма?

Изотермы играют важную роль при использовании инфракрасных камер и при анализе инфракрасных термограмм. Наблюдатели могут интуитивно наблюдать распределение определенного диапазона температур на инфракрасном тепловизионном изображении.

Линия, соединяющая точки с одинаковым значением температуры на графике изотермы, называется изотермой. Изотермы показывают разные состояния, и представленная температура также различна, что подразделяется на следующие ситуации:

  • Если изотерма разрежена, разница температур между разными местами относительно невелика; если изотерма плотная, значит, температура в разных местах сильно различается.
  • Если изотерма прямая, это означает, что факторов, влияющих на распределение температуры, мало; если изотерма искривлена, это означает, что на распределение температуры влияет множество факторов.
  • Тенденция восток-запад означает, что температура меняется в зависимости от широты, и основным фактором является широта; если изотерма параллельна береговой линии, это означает, что температура меняется в зависимости от расстояния от моря, а расстояние от моря является основным фактором.
