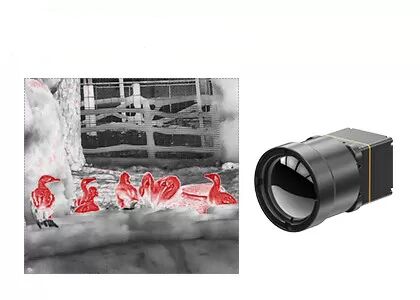

3 ядр камеры оси LWIR термальное с рядом 8~14μM спектральным для роботов

LWIR неохлаждаемый тепловизионный модуль 640x512 12μm с объективом 25 мм для наружного применения

Тепловизионный модуль TWIN612 - новый продукт, разработанный SensorMicro. Он интегрирует неохлаждаемый инфракрасный детектор 640×512/12µм в керамическом корпусе. Обладая типичным NETD＜40mk, тепловизионный модуль TWIN612 может отображать более четкое, резкое и детальное изображение.

Благодаря диапазону измерения температуры от -20℃ до 150℃/0~550℃, точности ±2℃ или ±2% и частоте кадров до 30 Гц, тепловизионный модуль гарантирует плавное тепловое изображение и точное измерение температуры.

Тепловизионный модуль TWIN612 обладает преимуществами компактного дизайна, легкой конструкции и низким энергопотреблением всего 0,8 Вт. Благодаря улучшенным алгоритмам обработки изображений и функции измерения температуры, тепловизионный модуль TWIN612 отображает более стабильные изображения и точную температуру.

Процесс керамической упаковки аналогичен металлической упаковке, которая является зрелой технологией упаковки инфракрасных детекторов. По сравнению с металлической упаковкой, объем и вес упакованного детектора значительно уменьшатся. Таким образом, тепловизионный модуль TWIN612 может применяться в отраслях, предъявляющих строгие требования к размеру, весу и энергопотреблению.

- Миниатюрный размер: 25,4 мм×25,4 мм×35 мм
- Легкий вес: 25 г
- Типичный NETD<40mk
- Четкое, резкое тепловое изображение
- Типичное энергопотребление всего 0,8 Вт


Тепловизионный модуль TWIN612/R применяется в области термографии, мониторинга безопасности, полезной нагрузки БПЛА, роботов, интеллектуального оборудования, ADAS, пожаротушения и спасения


1. Диапазон DRI

Это средство измерения расстояния, на котором инфракрасный детектор может создавать изображение конкретной цели, и его можно разделить на диапазон обнаружения, диапазон распознавания, диапазон идентификации.

D (Обнаружение): способность отличать объект от фона
R (Распознавание): способность классифицировать класс объекта (животное, человек, транспортное средство, лодка и т. д.)
I (Идентификация): способность подробно описывать объект (человек в шляпе, олень, джип и т. д.)

В соответствии с критериями Джонсона, когда вероятность видимости деталей цели на расстоянии DRI составляет 50%, минимальное количество пар линий цели составляет 1:3:6 (или 1:4:8), а соответствующее минимальное количество пикселей составляет 2:6:12 (или 2:8:16).

Предполагая, что диаметр цели равен H, фокусное расстояние равно f, размер пикселя равен d, а количество пар линий равно n, тогда расстояние обзора L=H×f/(2n×d)
