Неохлажденное LWIR тепловое изображение камера ядро с разрешением 1280x1024 и 12μm пиксельного пича
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА1212 |
| Количество мин заказа | 1 ЧАСТЬ |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024 | Потребляемая мощность | 1.0W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 12 мкм |
| NETD | ≤40мК/Ф1,0/25℃ | Частота кадров | 30 Гц |
| Выделить | ядр инфракрасн термического изображения 640x512,ядр инфракрасн термического изображения 12uM,Uncooled термальное ядр детектора LWIR |
||
Характер продукции

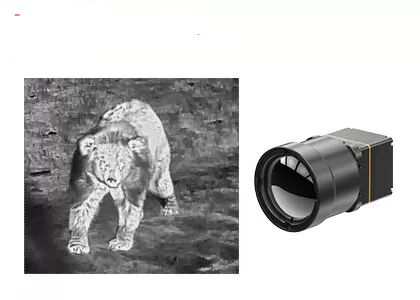

Ультрачестная неохлажденная LWIR термокамера 1280x1024 12μm
Обзор продукции
Инфракрасное ядро камеры COIN1212 оснащено инфракрасным детектором размером 1280×1024/12μm, интегрированным с передовыми схемами обработки сигнала и алгоритмами визуализации.Он поддерживает основные протоколы серийной связи и предлагает различные интерфейсы видеовывода с широким спектром оптических опций линзСпособность быстро обнаруживать горячие точки и получать четкие тепловые изображения значительно упрощает вторичную разработку.Это обеспечивает интеграционное решение термоизоляции для приложений в мониторинге ключевой инфраструктуры, высокотехнологичное производство, интеллектуальный транспорт, научные исследования и другие высокотехнологичные приложения для термоизоляции.
Основные особенности
- Изображения высокой четкости, точное обнаружение:Разрешение 1280×1024/12μm мегапикселей позволяет получать широкое поле зрения и HD-изображения на большие расстояния.
- Полнофункциональный и экономичный:Построен с ведущим в отрасли инфракрасным детектором большого формата, интегрированным с передовыми алгоритмами обработки изображений для повышения четкости изображения и визуального качества.
- Быстрая интеграция, ускоренное развитие:Поддерживает множество интерфейсов вывода изображений, включая DVP и BT.1120Выводит данные изображения RAW/YUV с серийным портом управления.
Спецификации продукции
| Модель | КОНЦЕНТ 1212 |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 1280×1024 |
| Размер пикселя | 12 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 40mK/F1.0/25°C |
| Обработка изображений | |
| Цифровая частота кадров | 30 Гц |
| Время запуска | 6s |
| Аналоговое видео | / |
| Цифровое видео | RAW/YUV422 |
| Алгоритм изображения | Коррекция несоответствия (NUC) Уменьшение шума 3D (3DNR) 2D подавление шума (DNS) Сжатие динамического диапазона (DRC) Усиление краев (EE) |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) |
| Программное обеспечение ПК | Программное обеспечение ICC - Модуль управления и видеодисплей |
| Электрические | |
| Стандартный внешний интерфейс | 50pin: DF40C-50DP-0.4V ((51), (HRS, мужчина) |
| Доска расширения | USB3.0 |
| Интерфейс связи | TTL-232 |
| Цифровой видеоинтерфейс | DVP16/BT.1120/MIPI |
| Напряжение питания | 40,5-5,5 В |
| Типичное потребление энергии | 1.0W |
| Механические | |
| Размер обнаженного ядра ((мм) | 14 мм / 19 мм / 25 мм: 25,4 мм × 25,4 мм × 19,3 мм 35 мм / 50 мм / 100 мм: 35,4 мм × 35,4 мм × 17,8 мм |
| Масса ядра (в граммах) | 14 мм/19 мм/25 мм: 19,7±1 г 35 мм/50 мм/100 м: 32,5±1 г |
| Приспособимость к окружающей среде | |
| Операционная температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35 грамм, случайная вибрация, 3-осяная |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза |
| Сертификация | ROHS2.0/REACH |
| Оптические линзы | |
| Оптические линзы | Фиксированный фокус Атермальный: 14mm/19mm/25mm/35mm/50mm/100mm |
| Уровень защиты | IP67 (предняя линза) |
Промышленное применение
Модуль термоизоляции COIN1212 применяется в области мониторинга ключевой инфраструктуры, высокотехнологичного производства, промышленной инспекции, научных исследований и т.д.
Производственные мощности
Внутренние технологии инфракрасных детекторов
- 8-дюймовые 0,11 мкм VOx неохлажденные инфракрасные детекторы
- 8-дюймовые 0,5 мкм MCT охлажденные инфракрасные детекторы
- 8-дюймовые 0,5 мкм T2SL охлажденные инфракрасные детекторы
Производственные мощности и преимущества
- 6 миллионов самостоятельно разработанных инфракрасных детекторов в год
- 30Объект по производству полупроводников площадью 1000 м2
- 20Площадь чистых помещений в 000 м2
Часто задаваемые вопросы
1. Пространственное разрешение
Как показатель ясности теплового изображения, он показывает способность разрешать пространственную форму цели и обычно выражается в мрад (миллирадиана).
Пространственное разрешение - это измерение самого маленького объекта, который может быть разрешен датчиком, или площади земли, изображенной для мгновенного поля зрения (IFOV) датчика.IFOV зависит от размера отдельного элемента обнаружения, d и фокусное расстояние объектива, f. Это iFOV = d / f.
Для данного расстояния, меньшее значение пространственного разрешения, меньшая цель и богаче деталей можно увидеть.чем больше расстояния, тем больше будет обнаружено..
