Модуль термоизоляции LWIR с инфракрасным детектором 1280x1024/8μm
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 ЧАСТЬ |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024 | Потребляемая мощность | 1 Вт |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 8 мкм |
| NETD | ≤30мК | Частота кадров | 25 Гц/30 Гц |
| Выделить | модуль детекторов инфракрасн 640x512 термальный,Модуль термического изображения термографии LWIR,модуль термического изображения 12um |
||
Характер продукции

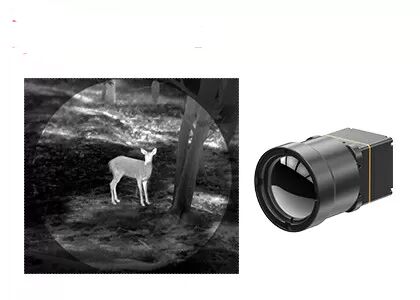

Модуль термоизоляции LWIR с инфракрасным детектором 1280x1024/8μm
Обзор продукции
Тепловой модуль iTL1208 разработан компанией SensorMicro и включает неохлажденный инфракрасный детектор 1280*1024/8μm.и более подробные термические изображения.
Компактный дизайн, легкая структура и низкое потребление энергии в 1 Вт делают тепловой модуль iTL1208 идеальным для приложений со строгими требованиями к размеру, весу и мощности.Улучшенные алгоритмы изображения обеспечивают сверхчеткие тепловые изображения.
Основные особенности
Сверхлегкий дизайн
- Компактный размер 22,6*22,6*34,5 мм и вес 35,7 г (включая линзы 12 мм)
- Среди самых высоких уровней интеграции в своем классе
Высокая чувствительность, точное обнаружение
- Ультрамаленький размер пикселя 8 мкм с разрешением 1280*1024 для получения тонких деталей и четких изображений
- Типичная NETD ≤ 30mK для надежного обнаружения тонких температурных различий
Упрощенное развитие, быстрая интеграция
- Многочисленные оптические объективы, доступные для различных требований приложения
- Поддерживает интерфейс вывода изображения MIPI CSI
- Выход данных изображения RAW и YUV с управлением через серийный порт/I2C
Спецификации продукции
| Модель | iTL1208 |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 1280*1024 |
| Размер пикселя | 8 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25/30 Гц |
| Время запуска | ≤ 6 с |
| Цифровое видео | РАВ/ЮВ |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) |
| Программное обеспечение ПК | Модуль управления и видеодисплей |
| Электрические | |
| Стандартный внешний интерфейс | Интерфейс 34Pin_Connector: BP04SD-34-0065-R0 |
| Интерфейс связи | TTL-232/I2C |
| Цифровой видеоинтерфейс | MIPI-CSI |
| Напряжение питания | 40,5-5,5 В |
| Типичное потребление энергии | 1 Вт |
| Механические | |
| Размер (включая линзы) | С линзой 5 мм: 22,6mm*22,6mm*50mm (внешний диаметр линзы Φ37mm) С 10 мм линзой: 22,6*22,6*45,3 мм (внешний диаметр линзы Φ33 мм) С линзой 12 мм: 22,6mm*22,6mm*34,5mm (внешний диаметр линзы Φ26,6mm) С линзой 17 мм: 22,6mm*22,6mm*35,4mm (внешний диаметр линзы Φ27mm) С линзой 25 мм: 22,6mm*22,6mm*44,2mm (внешний диаметр линзы Φ33mm) С 35 мм линзой: 22,6*22,6*50,9 мм (внешний диаметр линзы Φ43,2 мм) |
| Масса (включая линзы) | 85.5±4.5g (с линзой 5 мм) 70.5±3.6g (с линзой 10 мм) 35.7±2g (с линзой 12 мм) 40.7±2.1g (с 17 мм объективом) 71.0±3.6g (с объективом 25 мм) 110±5,5 г (с 35 мм объективом) |
| Приспособимость к окружающей среде | |
| Операционная температура | -40°C до +70°C |
| Температура хранения | -45°C до +85°C |
| Влажность | от 5% до 95%, неконденсирующий |
| Вибрация | 5.35 грамм, случайная вибрация, 3-осяная |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза |
| Сертификация | ROHS2.0/REACH |
| Оптические линзы | Фиксированный фокус: 5/10/12/17/25/35 мм |
Промышленное применение
Модуль термоизоляции iTL1208 применяется в различных областях, включая борьбу с лесными пожарами, обслуживание электроэнергии, фотоэлектрическую инспекцию, мониторинг безопасности, носимые устройства, портативные устройства,и еще больше..
Профиль компании
Как ведущий мировой производитель и поставщик услуг инфракрасных детекторов, SensorMicro может похвастаться многолетним опытом в области инфракрасных тепловых изображений.Руководствуясь основной философией "SensorMicro, Sense More" и руководствуясь потребностями пользователей, мы стремимся раскрыть весь потенциал инфракрасной технологии, предоставляя высокопроизводительные продукты и профессиональные услуги клиентам по всему миру.
Часто задаваемые вопросы
1Разрешение инфракрасного детектора
Высокое разрешение означает больше точек наблюдения и измерения температуры.позволяет наблюдать и измерять меньшие цели на больших расстоянияхТипичные инфракрасные разрешения тепловых изображений варьируются от 256x192, 384x288, 640x512, 800x600, 1024x768, до 1280x1024.
2Поле зрения (FOV)
Поле обзора (FOV) относится к двумерному полю обзора объекта, наблюдаемому оптической системой инфракрасного термоизолятора.Предполагая, что размер массива детекторов A*B, размер пикселя d, и фокусное расстояние объектива f, то горизонтальный угол FOV θ=2*acrtan (A*d/2f). После выбора массива детекторов и размера пикселя,поле зрения меняется только с фокусным расстоянием оптической системы: большее фокусное расстояние приводит к более узкому поле зрения, в то время как более короткое фокусное расстояние обеспечивает более широкое поле зрения.
