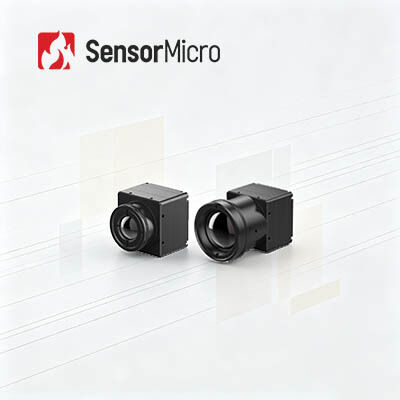

LWIR Uncooled Thermal Imaging Module с разрешением 384x288 17μm Pixel Pitch и 25mm Lens
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА417G3 |
| Количество мин заказа | 1 ЧАСТЬ |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 384x288 | Потребляемая мощность | 0.65W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 17 мкм |
| NETD | ≤30мК/Ф1,0/25℃ | Частота кадров | 25/30/50 Гц |
| Выделить | Термальный модуль 12uM камеры,модуль камеры 640x512 LWIR термальный,Компактное ядр камеры LWIR |
||
Характер продукции
LWIR Uncooled 384x288 17μm Модуль термоизоляции с 25mm линзой
Обзор продукции
Оборудованный инфракрасным детектором 384×288 17 мкм на уровне пластинки, ядро тепловой камеры COIN417G3 имеет ультравысокую тепловую чувствительность NETD≤30mK и оптимизированные алгоритмы визуализации.С многоформатным выходом изображения и дизайном низкого энергопотребления, это инфракрасное ядро камеры поддерживает гибкое сопоставление линз и удобную вторичную интеграцию.периферийные системы промышленного машинного зрения и ADAS для транспортных средств.
Основные особенности
- Всеобъемлющая функциональность, экономичный дизайн- Разработан с использованием высокопроизводительного детектора упаковки на уровне пластинки с интегрированными передовыми алгоритмами обработки изображений для повышения качества изображения
- Высокая производительность, превосходный образ- Высокая чувствительность с типичным NETD≤30mK и алгоритмами изображения следующего поколения, обеспечивающими более четкие и резкие тепловые изображения
- Гибкое расширение, быстрая интеграция- Многочисленные оптооптические опции, доступные для различных сценариев применения с поддержкой интерфейсов вывода изображения USB2.0/DVP/LVDS/BT.656 и вывода данных изображения RAW/YUV с управлением серийным портом
Спецификации продукции
| Модель | COIN417G3 |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 384×288 |
| Размер пикселя | 17 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30mK/F1.0/25°C |
| Обработка изображений | |
| Цифровая частота кадров | 25/30/50 Гц |
| Время запуска | 6s |
| Аналоговое видео | PAL/NTSC |
| Цифровое видео | RAW/YUV422 |
| Алгоритм изображения | Коррекция несоответствия (NUC) Уменьшение шума 3D (3DNR) 2D подавление шума (DNS) Сжатие динамического диапазона (DRC) Усиление краев (EE) |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) |
| Программное обеспечение ПК | |
| Программное обеспечение | Модуль управления и видеодисплей |
| Электрические | |
| Стандартный внешний интерфейс | 50pin: DF40C-50DP-0.4V ((51), (HRS,Male) |
| Доска расширения | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Интерфейс связи | TTL-232/USB2.0 |
| Цифровой видеоинтерфейс | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Напряжение питания | 40,5-5,5 В |
| Типичное потребление энергии | 0.65 Вт |
| Механические | |
| Размер обнаженного ядра ((мм) | 25.4мм х 25.4мм х 16.5мм |
| Масса ядра (в граммах) | 160,6±1 |
| Приспособимость к окружающей среде | |
| Операционная температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | Случайная вибрация, 5,35 грамм, 3-ося |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза |
| Сертификация | ROHS2.0/REACH |
| Оптические линзы | |
| Оптические линзы | Фиксированный фокус: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм/35 мм |
| Уровень защиты | IP67 ((Фронтальная линза) |
Промышленное применение
Модуль термоизоляции COIN417G3 применяется в области промышленного зрения, мониторинга безопасности, пожаротушения и спасения, на открытом воздухе, машинного зрения, ADAS и т. д.
Преимущества продукта
- Диверсифицированный портфель продукции- Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции
- Богатое разнообразие продуктов- Многочисленные разрешения массива, размеры пикселей, волны и опции объектива обеспечивают большую гибкость для различных приложений
- Выдающиеся результаты- четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем
- Легкая интеграция- Многочисленные варианты интерфейсов позволяют легко интегрировать и быстро развивать различные области применения
Часто задаваемые вопросы
Может ли тепловая камера обнаруживать через стекло?
Вы можете быть удивлены, узнав, что тепловые фотографы часто не могут обнаружить через стекло.
С точки зрения физики трудно объяснить технические причины этой проблемы, но ее принцип очень прост.но стекло действует как зеркало для инфракрасных длин волн (поэтому объективы термоизоляционных камер часто изготавливаются из германия или цинка селенида, а не стекла).
Если вы направляете термокамеру на окно, экран не покажет изображение с другой стороны ясно, вы, скорее всего, увидите размытие,и это, вероятно, размытое отражение объектива, который вы держите.
Но это не абсолютно, некоторые инфракрасные частоты могут проходить через стекло, и некоторые типы и конфигурации стекла позволяют проходить различные степени инфракрасного света.автомобильные лобовые стекла, как правило, дают лучшие результаты, чем стандартное домашнее стекло.
