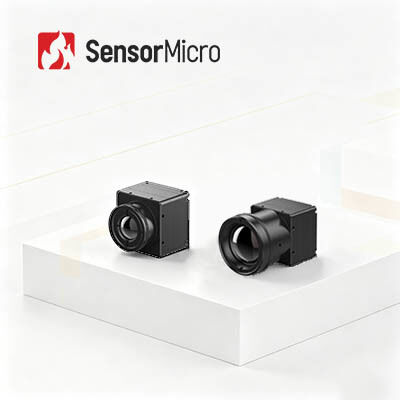

Модуль термоизоляции LWIR с разрешением 384x288 и шириной пикселей 17μm для производительности NETD ≤30mK

  • LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for ≤30mK NETD Performance
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА417G3
Количество мин заказа 1 ЧАСТЬ
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 384x288 Потребляемая мощность 0.65W
Спектральный диапазон 8~14 мкм Шаг пикселя 17 мкм
NETD ≤30мК/Ф1,0/25℃ Частота кадров 25/30/50 Гц
Выделить

12uM ядр камеры детекторов LWIR

,

Медицинское ядр камеры осмотра LWIR

,

модуль детекторов инфракрасн 640x512 термальный
Оставьте сообщение
Характер продукции
Тепловизионный модуль LWIR с инфракрасным детектором 384x288 17 мкм
Обзор продукта

COIN417G3 обеспечивает оптимальный баланс между производительностью изображения и стоимостью приобретения. Обладая исключительной тепловой чувствительностью с NETD ≤ 30 мК, сверхнизким энергопотреблением и универсальной совместимостью интерфейсов, он устраняет дополнительные затраты на адаптацию для развертывания в различных сценариях. Множество сменных оптических объективов поддерживают всепогодное наблюдение на открытом воздухе, экстренное пожаротушение и обнаружение промышленных дефектов, позволяя разработчикам значительно сократить время выхода продуктов тепловидения на рынок.

Основные характеристики
Комплексная функциональность, экономичный дизайн
  • Разработан с использованием высокопроизводительного детектора в корпусе wafer-level
  • Интегрирован с передовыми алгоритмами обработки изображений для улучшения качества изображения
Выдающаяся производительность, превосходное изображение
  • Высокая чувствительность с типичным NETD ≤ 30 мК
  • Алгоритмы обработки изображений нового поколения обеспечивают более четкие и резкие тепловые изображения
Гибкое расширение, быстрая интеграция
  • Доступны различные варианты оптических объективов для различных сценариев применения
  • Поддерживает интерфейсы вывода изображений USB2.0/DVP/LVDS/BT.656
  • Выводит данные изображений RAW/YUV с управлением через последовательный порт
Технические характеристики продукта
Модель COIN417G3
Индикаторы ИК-детекторов
Чувствительный материал VOx
Разрешение 384×288
Размер пикселя 17 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤30 мК/F1.0/25℃
Обработка изображений
Частота кадров 25/30/50 Гц
Время запуска 6 с
Аналоговое видео PAL/NTSC
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция неравномерности (NUC)
3D шумоподавление (3DNR)
2D шумоподавление (DNS)
Сжатие динамического диапазона (DRC)
Усиление контуров (EE)
Отображение изображений 10 типов (белая горячая/лава/железно-красный/горячее железо/медицинский/арктический/радуга 1/радуга 2/оттенок/черная горячая)
Программное обеспечение для ПК Программное обеспечение ICC - Управление модулем и отображение видео
Электрические характеристики
Стандартный внешний интерфейс 50 контактов: DF40C-50DP-0.4V(51), (HRS, Male)
Плата расширения USB3.0/USB2.0/VPC/USB2.0&VPC
Интерфейс связи TTL-232/USB2.0
Интерфейс цифрового видео DVP8/DVP16/USB2.0/BT.656/LVDS
Напряжение питания 4.5~5.5V
Типичное энергопотребление 0.65 Вт
Механические характеристики
Размер голой сердцевины (мм) 25.4 мм × 25.4 мм × 16.5 мм
Вес голой сердцевины (г) 16.6 ± 1
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация Случайная вибрация, 5.35grms, 3 оси
Удар Полусинусоидальная волна, 40g/11ms, направление удара по оси X, 3 раза
Сертификация ROHS2.0/REACH
Оптический объектив
Оптический объектив Фиксированный фокус атермальный: 4.8 мм/7 мм/9.1 мм/13 мм/19 мм/25 мм/35 мм
Уровень защиты IP67 (передний объектив)
Промышленные применения

Тепловизионный модуль COIN417G3 применяется в промышленном зрении, охранном мониторинге, пожаротушении и спасении, на открытом воздухе, машинного зрения, ADAS и смежных областях.

Наши преимущества

Являясь ведущим мировым производителем и поставщиком услуг инфракрасных детекторов, SensorMicro обладает многолетним глубоким опытом в области решений для инфракрасной тепловизионной съемки. Руководствуясь основной философией "SensorMicro, Sense More" и ориентируясь на потребности пользователей, мы стремимся раскрыть весь потенциал инфракрасных технологий, предоставляя высокопроизводительные продукты и профессиональные услуги клиентам по всему миру.

Часто задаваемые вопросы
Широкое применение инфракрасных тепловизионных модулей

Инфракрасные тепловые модули широко используются в промышленном измерении температуры, медицинских осмотрах, строительстве и других областях.

Промышленные применения: Тепловизионные модули могут использоваться для обнаружения неисправностей и мониторинга температуры механического оборудования, повышения эффективности производства и снижения производственных затрат.

Медицинские применения: Инфракрасные модули камер могут использоваться для диагностики рака молочной железы, измерения температуры поверхности тела и других медицинских применений, улучшения стандартов здравоохранения и предоставления дополнительной диагностической информации для медицинских работников.

Строительные применения: Инфракрасные тепловизионные модули могут обнаруживать потери энергии в зданиях, повышая эффективность использования энергии и снижая потребление энергии.

Дополнительные сценарии применения включают охранный мониторинг, полезные нагрузки, ночное видение для личного пользования, термографию и многие другие области.
