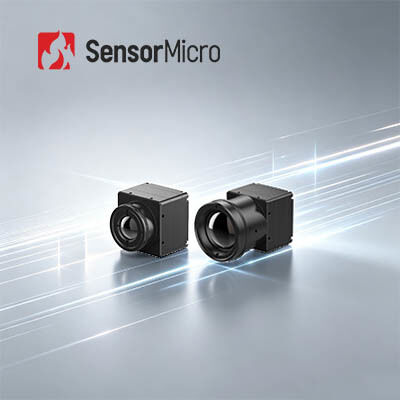

Инфракрасный тепловой модуль LWIR с разрешением 384x288 Потребление энергии 0,65 Вт и частота кадров 25 Гц / 30 Гц для машинного зрения

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА417G3
Количество мин заказа 1 ЧАСТЬ
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 384x288 Потребляемая мощность 0.65W
Спектральный диапазон 8~14 мкм Шаг пикселя 17 мкм
NETD ≤30мК/Ф1,0/25℃ Частота кадров 25/30/50 Гц
Выделить

Модуль LWIR ультракрасный термальный

,

ультракрасный термальный модуль 640x512

,

Модуль полезных нагрузок LWIR UAV термальный
Оставьте сообщение
Характер продукции
Инфракрасный тепловой модуль LWIR 384x288 25 Гц/30 Гц для машинного зрения
Обзор продукта

COIN417G3 включает в себя неохлаждаемый инфракрасный детектор размером 384×288/17 мкм с типичным NETD ≤30 мК. Этот тепловой модуль отличается компактным дизайном, легкой конструкцией и энергопотреблением всего 0,65 Вт. Усовершенствованные алгоритмы изображения обеспечивают исключительно плавное тепловизионное изображение.

Разработанное для различных сценариев периферийного обзора, ядро ​​инфракрасной камеры уровня пластины COIN417G3 обеспечивает надежное ночное тепловое обнаружение для мониторинга безопасности и наблюдения за границами на открытом воздухе. Для рабочих процессов промышленного и машинного зрения его высококачественный вывод данных в формате RAW поддерживает идентификацию тепловых дефектов с помощью искусственного интеллекта. Для автомобильных ADAS и потребительских устройств AIoT сверхнизкое энергопотребление продлевает срок службы оборудования в режиме ожидания. Богатые интерфейсы расширения обеспечивают плавную интеграцию со всеми основными встраиваемыми терминалами машинного зрения.

Основные характеристики
  • Комплексная функциональность, экономичный дизайн
    • Разработан с использованием высокопроизводительного детектора упаковки на уровне пластины.
    • Интегрирован с передовыми алгоритмами обработки изображений для повышения качества изображения.
  • Выдающаяся производительность, превосходное изображение
    • Высокая чувствительность с типичным NETD ≤30 мК
    • Алгоритмы изображения нового поколения обеспечивают более четкие и резкие тепловые изображения.
  • Гибкое расширение, быстрая интеграция
    • Доступно несколько вариантов оптических линз для различных сценариев применения.
    • Поддерживает интерфейсы вывода изображения USB2.0/DVP/LVDS/BT.656.
    • Вывод данных изображения RAW/YUV с управлением через последовательный порт.
Технические характеристики продукта
Модель МОНЕТА417G3
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 384×288
Размер пикселя 17 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤30мК/Ф1,0/25℃
Обработка изображений
Цифровая частота кадров 25/30/50 Гц
Время запуска 6 с
Аналоговое видео ПАЛ/NTSC
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция неравномерности (NUC)
3D-шумоподавление (3DNR)
2D-шумоподавление (DNS)
Сжатие динамического диапазона (DRC)
Улучшение границ (EE)
Отображение изображения 10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий)
Программное обеспечение для ПК
Программное обеспечение ICC Управление модулем и отображение видео
Электрический
Стандартный внешний интерфейс 50-контактный: DF40C-50DP-0,4 В (51), (HRS, мужчина)
Плата расширения USB3.0/USB2.0/ВПК/USB2.0 и ВПК
Коммуникационный интерфейс ТТЛ-232/USB2.0
Цифровой видеоинтерфейс ДВП8/ДВП16/USB2.0/BT.656/LVDS
Напряжение питания 4,5 ~ 5,5 В
Типичное энергопотребление 0,65 Вт
Механический
Размер голого ядра (мм) 25,4 мм×25,4 мм×16,5 мм
Вес голого ядра (г) 16,6±1
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация Случайная вибрация, 5,35 г (среднеквадратичное значение), 3 оси
Влияние Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Оптическая линза
Оптическая линза Атермальный объектив с фиксированным фокусом: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм/35 мм
Уровень защиты IP67 (передняя линза)
Промышленное применение

Тепловизионный модуль COIN417G3 применяется в промышленном зрении, мониторинге безопасности, пожаротушении и спасании, на открытом воздухе, машинном зрении, ADAS и в смежных областях.

Наш подход к обслуживанию
Предварительная продажа
  • Анализ требований
  • Оценка сценария
  • Выбор продукта
  • Индивидуальные решения
Развертывание
  • Быстрая доставка
  • Системная интеграция и тестирование
  • Техническое обучение
  • Руководство по применению
Послепродажное обслуживание
  • Удаленная диагностика
  • Гарантийное обслуживание
  • Обновления прошивки
Часто задаваемые вопросы
Преимущества охлаждаемого инфракрасного детектора T2SL

Сверхрешетка типа II в основном используется при изготовлении высокопроизводительных матриц формирования изображений в инфракрасной фокальной плоскости. Охлаждаемые инфракрасные детекторы в фокальной плоскости, основанные на материалах сверхрешетки типа II, обладают многочисленными преимуществами и широкими рыночными перспективами в различных областях:

  • Высокая квантовая эффективность, высокая частота кадров, высокая чувствительность
  • Сильное проникновение, сильная защита от помех
  • Всепогодная эксплуатация
  • Более широкая полоса отклика и более высокая рабочая температура
  • Малый темновой ток, высокая эффективность обнаружения длинных волн/двойного цвета
  • Высокая скорость обнаружения, лучшая однородность, больше подходит для устройств с массивами большой площади.
