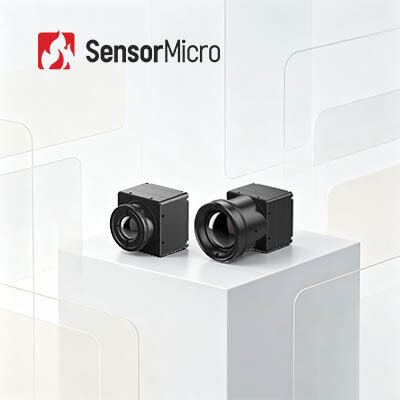

Многофункциональный модуль тепловидения LWIR с разрешением 384x288 и шагом пикселя 17 мкм для превосходной производительности NETD ≤30 мК

  • Multifunctional LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Superior NETD ≤30mK Performance
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА417G3
Количество мин заказа 1 ЧАСТЬ
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Шаг пикселя 17 мкм Разрешение 384x288
Потребляемая мощность 0.65W Спектральный диапазон 8~14 мкм
NETD ≤ 30 мК Частота кадров 25/30/50 Гц
Выделить

Многофункциональный модуль LWIR термальный

,

модуль детекторов инфракрасн 12uM термальный

,

Модуль 640x512 термического изображения LWIR
Оставьте сообщение
Характер продукции
Многофункциональный тепловизионный модуль LWIR с ИК-детектором 384x288, 17 мкм
Обзор продукта

COIN417G3 — это экономичное ядро ​​инфракрасной камеры на уровне пластины размером 384 × 288/17 мкм с NETD≤30mK. Он поддерживает многоинтерфейсный выход USB2.0/DVP/LVDS/BT.656 и настраиваемое соответствие объективов. Разработанный для встроенной интеграции с низким энергопотреблением, он обслуживает системы промышленного зрения, безопасности, пожаротушения и ADAS, а также легко дорабатывается.

Благодаря эксклюзивным алгоритмам обработки изображений ядро ​​инфракрасной камеры COIN417G3 создает более четкие тепловые контуры с меньшим шумом при небольших перепадах температур. Благодаря полной совместимости интерфейсов и гибкой возможности расширения объектива его можно использовать во многих областях.

Основные характеристики
  • Комплексная функциональность, экономичный дизайн
    • Разработан с использованием экономичного детектора упаковки на уровне пластины.
    • Интеграция с передовыми алгоритмами обработки изображений для повышения качества изображения.
  • Выдающаяся производительность, превосходное изображение
    • Высокая чувствительность с типовым значением NETD≤30 мК.
    • Алгоритмы изображения нового поколения обеспечивают более четкие и резкие тепловые изображения.
  • Гибкое расширение, быстрая интеграция
    • Доступно несколько вариантов оптических линз для различных сценариев применения.
    • Поддерживает интерфейсы вывода изображения USB2.0/DVP/LVDS/BT.656.
    • Выводит данные изображения RAW/YUV с управлением через последовательный порт.
Технические характеристики продукта
Модель МОНЕТА417G3
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 384×288
Размер пикселя 17 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤30мК/Ф1,0/25℃
Обработка изображений
Цифровая частота кадров 25/30/50 Гц
Время запуска 6 с
Аналоговое видео ПАЛ/NTSC
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция неравномерности (NUC)
3D-шумоподавление (3DNR)
2D-шумоподавление (DNS)
Сжатие динамического диапазона (DRC)
Улучшение границ (EE)
Отображение изображения 10 типов (Белый горячий/Лавовый/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий)
Программное обеспечение для ПК
Программное обеспечение ICC Управление модулем и отображение видео
Электрический
Стандартный внешний интерфейс 50-контактный: DF40C-50DP-0,4 В (51), (HRS, мужчина)
Плата расширения USB3.0/USB2.0/ВПК/USB2.0 и ВПК
Коммуникационный интерфейс ТТЛ-232/USB2.0
Цифровой видеоинтерфейс ДВП8/ДВП16/USB2.0/BT.656/LVDS
Напряжение питания 4,5 ~ 5,5 В
Типичное энергопотребление 0,65 Вт
Механический
Размер голого ядра (мм) 25,4 мм×25,4 мм×16,5 мм
Вес голого ядра (г) 16,6±1
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация Случайная вибрация, 5,35 г (среднеквадратичное значение), 3 оси
Влияние Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Оптическая линза
Оптическая линза Атермальный объектив с фиксированным фокусом: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм/35 мм
Уровень защиты IP67 (передняя линза)
Промышленное применение

Тепловизионный модуль COIN417G3 применяется в области промышленного зрения, мониторинга безопасности, пожаротушения и спасения, наружного применения, машинного зрения, ADAS и т. д.

Наши преимущества
  • Полная документация:Руководства по продуктам, руководства по настройке и рекомендации по выбору. Начинайте без догадок.
  • Помощь в разработке и тестировании:Примеры комплексного тестирования, оценки производительности и проверки параметров стали проще.
  • Расширенный набор инструментов разработчика:SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
  • Удаленная техническая поддержка:Круглосуточная поддержка — быстрый ответ и своевременное решение критических проблем.
  • Гарантия:Оригинальные детали и строгое соблюдение технологических процессов для восстановления оптимальной производительности.
Часто задаваемые вопросы
Преимущества оптической визуализации газа
  • Экономия времени и эффективность:поддержка крупномасштабного обнаружения в режиме реального времени, быстрое обнаружение утечек, отсутствие необходимости прерывания производства
  • Обнаружение на большом расстоянии:вдали от опасных и сложных зон, бесконтактный неразрушающий контроль, без дополнительного источника излучения
  • Легко анализировать:интуитивно понятная визуализация, мгновенное хранение, удобный анализ
  • Многофункциональный осмотр:можно обнаружить различные газы с превосходной функцией дистанционного измерения температуры
