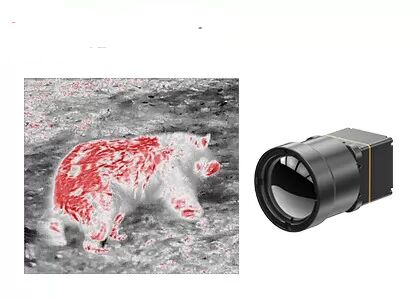

LWIR Uncooled Thermal Camera Core с разрешением 1280x1024 и пиксельным диапазоном 12μm для изображения высокой четкости

  • LWIR Uncooled Thermal Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for High-Definition Imaging
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА1212
Количество мин заказа 1 ЧАСТЬ
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024 NETD ≤40мК/Ф1,0/25℃
Потребляемая мощность 1.0W Частота кадров 30 Гц
Спектральный диапазон 8~14 мкм Шаг пикселя 12 мкм
Выделить

Модуль 12uM LWIR Uncooled термальный

,

Ядр камеры ночного видения LWIR

,

ядр камеры ясности 640x512 термальное
Оставьте сообщение
Характер продукции
Неохлаждаемое ядро ​​1280x1024 12 мкм тепловизионной камеры LWIR для персонального ночного видения
Обзор продукта

Ядро инфракрасной камеры COIN1212 представляет собой специализированное высококлассное тепловизионное решение для множества ключевых отраслевых сценариев. Его система обнаружения на уровне пластин размером 12 мкм с разрешением 1280 × 1024 высокой четкости обеспечивает широкий диапазон мониторинга на больших расстояниях и точное обнаружение на малых расстояниях, что идеально соответствует требованиям точности промышленного контроля качества и расследования безопасности инфраструктуры.

Оснащенный полным набором протоколов связи и режимами вывода видео, он может быть быстро интегрирован в интеллектуальные транспортные системы и экспериментальное оборудование для научных исследований, обеспечивая стабильную, эффективную и высокоточную поддержку тепловидения для различных приложений высокого класса.

Основные характеристики
  • Визуализация высокой четкости, точное обнаружение:Мегапиксельное разрешение 1280×1024/12 мкм обеспечивает широкое поле зрения и получение изображений высокой четкости на большом расстоянии. Четко фиксирует мелкие детали цели при наблюдении с близкого расстояния.
  • Полнофункциональный и экономичный:Создан на основе ведущего в отрасли широкоформатного инфракрасного детектора уровня пластины. Интегрирован с передовыми алгоритмами обработки изображений для повышения четкости и визуального качества изображения.
  • Быстрая интеграция, ускоренное развитие:Поддерживает несколько интерфейсов вывода изображения, включая DVP и BT.1120. Выводит данные изображения RAW/YUV с управлением через последовательный порт.
Технические характеристики продукта
Модель МОНЕТА1212
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 1280×1024
Размер пикселя 12 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤40мК/Ф1,0/25℃
Обработка изображений
Цифровая частота кадров 30 Гц
Время запуска 6 с
Аналоговое видео /
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция неравномерности (NUC)
3D-шумоподавление (3DNR)
2D-шумоподавление (DNS)
Сжатие динамического диапазона (DRC)
Улучшение границ (EE)
Отображение изображения 10 типов (Белый горячий/Лавовый/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий)
Программное обеспечение для ПК
Программное обеспечение ICC Управление модулем и отображение видео
Электрический
Стандартный внешний интерфейс 50-контактный: DF40C-50DP-0,4 В (51), (HRS, мужчина)
Плата расширения USB3.0
Коммуникационный интерфейс ТТЛ-232
Цифровой видеоинтерфейс ДВП16/БТ.1120/МИПИ
Напряжение питания 4,5 ~ 5,5 В
Типичное энергопотребление 1,0 Вт
Механический
Размер голого ядра (мм) 14 мм/19 мм/25 мм: 25,4 мм×25,4 мм×19,3 мм
35 мм/50 мм/100 м: 35,4 мм×35,4 мм×17,8 мм
Вес голого ядра (г) 14 мм/19 мм/25 мм: 19,7±1 г
35 мм/50 мм/100 м: 32,5±1 г
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация 5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси
Влияние Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Оптическая линза
Оптическая линза Атермальный объектив с фиксированным фокусом: 14 мм/19 мм/25 мм/35 мм/50 мм/100 мм
Уровень защиты IP67 (передняя линза)
Промышленное применение

Тепловизионный модуль COIN1212 применяется в области мониторинга ключевой инфраструктуры, высокотехнологичного производства, промышленного контроля, научных исследований и т. д.

О нас

Сосредоточив внимание на технологии инфракрасного тепловидения, SensorMicro специализируется на предоставлении комплексного портфеля основных продуктов, включая высокопроизводительные охлаждаемые и неохлаждаемые инфракрасные детекторы, тепловые модули и инфракрасные ядра. Эти продукты служат «глазами» восприятия тепла, обеспечивая широкий спектр отраслей промышленности надежными и эффективными инфракрасными решениями.

Часто задаваемые вопросы
1. Интерфейс инфракрасного теплового модуля * HDMI

HDMI – это сокращение от «Мультимедийный интерфейс высокой четкости». Он используется для замены старого интерфейса передачи аналогового сигнала AV, такого как RCA. HDMI является наиболее широко используемым цифровым аудио- и видеоинтерфейсом в области бытовой электроники для инфракрасного тепловидения, а также широко используется в различных модулях инфракрасных камер.

Существует множество версий интерфейса HDMI:

  • Стандартный интерфейс HDMI:а именно интерфейс HDMI A-типа шириной 14 мм, который используется для HD-телевизора, настольного компьютера, проектора и другого оборудования.
  • Мини-интерфейс HDMI:а именно интерфейс HDMI C-типа шириной 10,5 мм, который используется для MP4, планшетных компьютеров, камер и других устройств.
  • Микроинтерфейс HDMI:а именно интерфейс HDMI D-типа шириной 6 мм, который используется для смартфонов, планшетов и других устройств.

В настоящее время инфракрасный тепловой модуль, разработанный SensorMicro, использует стандартный интерфейс HDMI.
