Камера 256x192 12μM модуля термического изображения небольшого размера Uncooled LWIR OEM
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 256x192 | Тангаж пиксела | 12μm |
---|---|---|---|
Спектральный ряд | 8~14μm | Диапазон температур | -20℃~+120℃ (ориентированное на заказчика) |
NETD | ≤45mK | Размер | 15x13x6.83mm |
Высокий свет | Модуль камеры термического изображения LWIR,Модуль камеры термического изображения OEM,Uncooled ядр 12uM термического изображения |

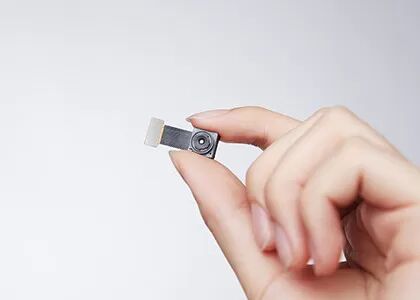

Облегченное ядр термического изображения LWIR Uncooled с 256x192 разрешением, размер пиксела 12μm
Uncooled модуль воображения инфракрасн TIMO256, также известный как uncooled термальный модуль, одна из семьи модуля камеры TIMO ультракрасной начатой глобальной сенсорной техникой (GST). Он включает детектор пакета исключительно небольшой вафли размера 256x192/12μm ровный (WLP) ультракрасный который покрывает длинную длину волны от 8 до 14 микрона.
Спасибо технология WLP, термальный модуль камеры инфракрасн TIMO256 достигают супер микро- структуры, ультра промежутка времени расходования низкой цены предлагают большую чувствительность и главное качество изображения на доступной цене, позволяющ клиент выбрать самый соответствующий тип согласно их собственным требованиям.
Должный к своей полностью оптимизированной структуре, термальному ядру камеры TIMO256 популярный и широко используемый в ультракрасных применениях термического изображения как термография, эпидемическое предохранение, умное оборудование, AIoT etc.
- Детектор: Microbolometer WLP uncooled
- Разрешение: μm 256x192/12
- Миниатюрный размер: 15x13x6.83mm
- NETD: ≤45mK
Модель | TIMO-256 |
Представление детектора инфракрасн | |
Разрешение | 256x192 |
Тангаж пиксела | 12μm |
Спектральный ряд | 8~14μm |
NETD | ≤45mK |
Тип объектива | WLO |
Режим фокуса | Фиксированный сигнал |
HFOV | 53°±1° |
Глубина поля | 10cm к безграничности |
Частота кадров | 1~30Hz (ориентированное на заказчика) |
Измерение температуры | |
Диапазон температур | -20°C | +120°C (ориентированное на заказчика) |
Точность температуры | Ориентированный на заказчика (соотвествуйте тела или промышленной термографии) |
Взаимодействуйте/контроль | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Интерфейс | Цифровой интерфейс |
Расход энергии | 70mW |
Физические характеристики | |
Размер (mm) | 15x13x6.83 (спецификации преобладают) |
Температура деятельности | -20°C | +60°C |
Температура хранения | -40°C | +85°C |
Термальное ядр камеры TIMO256 широко использовано в много зон, как термография, умное оборудование, умное здание, умный дом, AIoT etc.
1. Термальное изображение против визуального изображения
Видимый свет электромагнитная волна которая может быть увидена людьми. Свой диапазон длины волны вообще падает между 360-400 nm~760-830nm. Этот электромагнитный спектр также вызван видимым спектром, и свой диапазон изменения частот 830-750THz~395-360THz.
Инфракрасный электромагнитная волна с длиной волны между микроволной и видимым светом. Своя длина волны между 760 нанометрами (nm) и 1 миллиметром (mm). Невидимый свет с длиной волны более длинной чем красный свет. Частоты составляют около в границах 430 THz к 300 GHz.
2. Детектор термальных изображения & визуального изображения
Для детекторов ядра устройства обработки изображений, приборы видимого света используют детектор CCD и CMOS, пока термическое изображение использует охлаженный и uncooled детектор. Основное различие что видимый свет CCD/CMOS может воспринять световые волны в диапазоне видимого света, и детекторы термического изображения могут воспринять световые волны радиации тепла в ультракрасном диапазоне. Ультракрасные детекторы термического изображения разделены в много типов согласно различным процессам производства и упаковочным материалам. Более макроскопическое чувство что ультракрасные детекторы термического изображения дороже чем видимый свет CCDs.
