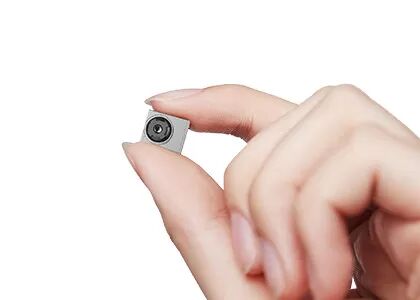

Ядр 256x192 12μm термического изображения небольшого размера Uncooled LWIR OEM

Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели TIMO256
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 256x192 Тангаж пиксела 12μm
Спектральный ряд 8~14μm Диапазон температур -20℃~+120℃ (ориентированное на заказчика)
NETD ≤45mK Размер 15x13x6.83mm
Высокий свет

Ядр 256x192 термического изображения

,

Небольшое ядр 12uM термического изображения

,

Модуль камеры OEM ультракрасный термальный

Оставьте сообщение
Характер продукции
Термальное ядр камеры TIMO256




Облегченное ядр термического изображения LWIR Uncooled с 256x192 разрешением, размер пиксела 12μm



Характер продукции



Uncooled модуль воображения инфракрасн TIMO256, также известный как uncooled термальный модуль, одна из семьи модуля камеры TIMO ультракрасной начатой глобальной сенсорной техникой (GST). Он включает детектор пакета исключительно небольшой вафли размера 256x192/12μm ровный (WLP) ультракрасный который покрывает длинную длину волны от 8 до 14 микрона.



Спасибо технология WLP, термальный модуль камеры инфракрасн TIMO256 достигают супер микро- структуры, ультра промежутка времени расходования низкой цены предлагают большую чувствительность и главное качество изображения на доступной цене, позволяющ клиент выбрать самый соответствующий тип согласно их собственным требованиям.



Должный к своей полностью оптимизированной структуре, термальному ядру камеры TIMO256 популярный и широко используемый в ультракрасных применениях термического изображения как термография, эпидемическое предохранение, умное оборудование, AIoT etc.



Основные особенности



- Детектор: Microbolometer WLP uncooled
- Разрешение: μm 256x192/12
- Миниатюрный размер: 15x13x6.83mm
- NETD: ≤45mK



Технические характеристики изделия



Модель TIMO-256
Представление детектора инфракрасн
Разрешение 256x192
Тангаж пиксела 12μm
Спектральный ряд 8~14μm
NETD ≤45mK
Тип объектива WLO
Режим фокуса Фиксированный сигнал
HFOV 53°±1°
Глубина поля 10cm к безграничности
Частота кадров 1~30Hz (ориентированное на заказчика)
Измерение температуры
Диапазон температур -20°C | +120°C (ориентированное на заказчика)
Точность температуры Ориентированный на заказчика (соотвествуйте тела или промышленной термографии)
Взаимодействуйте/контроль
AVDD 3.6V±0.05V
VSK/VDET 5.0±0.05V
DVDD 1.8V±0.05V
Интерфейс Цифровой интерфейс
Расход энергии 70mW
Физические характеристики
Размер (mm) 15x13x6.83 (спецификации преобладают)
Температура деятельности -20°C | +60°C
Температура хранения -40°C | +85°C



Промышленные применения



Термальное ядр камеры TIMO256 широко использовано в много зон, как термография, умное оборудование, умное здание, умный дом, AIoT etc.



Ядр 256x192 12μm термического изображения небольшого размера Uncooled LWIR OEM 0



Наши продукты инфракрасн



Ядр 256x192 12μm термического изображения небольшого размера Uncooled LWIR OEM 1



Ч.З.В.



1. Разница между термальными изображением & визуальным изображением об объективе

Основное различие объектива что объектив термического изображения необходимо сделать из особенных материалов. Главная причина что ультракрасная радиация жары не может пройти через стекло (кремний), поэтому особенные объективы сделали из особенного германия, хромия и другие материалы металла использованы. Это также причиняет цену объектива термического изображения быть немного более высоким чем это из оптически объектива, который также увеличивает цену всего прибора.



2. Разница между термальными изображением & визуальным изображением об отображать принцип

Их отображая принципы по существу эти же. Устройства обработки изображений отображают световые волны внутри некоторый диапазон длины волны. В природе, диапазон длины волны видимого света от 0.39μm до 0.78μm, пока диапазон длины волны ультракрасной радиации тепла от 0.75μm до 1000μm. Покуда температура цели выше чем ℃ абсолютного нуля -273, будет инфракрасное излучение.
