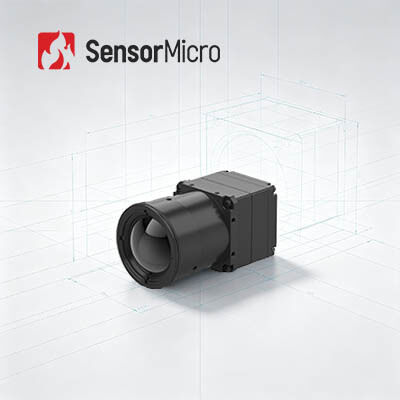

Радиометрический модуль тепловой камеры LWIR 1280x1024 / 12μm
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА1212R |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024/12 мкм | NETD | ≤40мК/Ф1,0/25℃ |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Цифровая частота кадров | 30 Гц |
| Типичное энергопотребление | 1.0W | Напряжение питания | 4.5~5.5V |
| Выделить | Модуль 12um камеры VOx термальный,Модуль 1280x1024 камеры LWIR термальный,Модуль камеры VOx LWIR |
||
Характер продукции

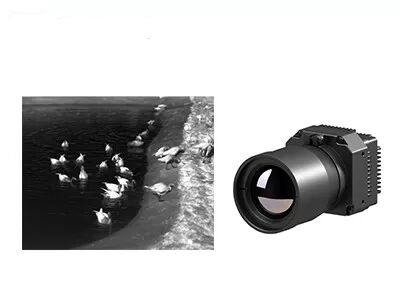

Радиометрический тепловизионный модуль Неохлаждаемый LWIR 1280x1024 / 12 мкм
Инфракрасный тепловизионный модуль COIN1212R оснащен неохлаждаемым инфракрасным детектором мегапиксельного разрешения 1280*1024/12 мкм, интегрированным с передовыми схемами обработки сигналов и алгоритмами измерения температуры. Он поддерживает широко используемые протоколы последовательной связи и предлагает различные видеоинтерфейсы, а также полный спектр оптических объективов. Способный быстро обнаруживать температурные различия и выдавать четкие тепловые изображения и точные температурные данные, он значительно упрощает вторичную разработку систем измерения температуры. Это делает его универсальным решением для интеграции тепловизионных систем в приложениях интеллектуального мониторинга, высокотехнологичного производства, управления технологическими процессами, научных исследований и других передовых тепловизионных приложениях.
Основные характеристики
- Высококачественное изображение, точное обнаружение
- Мегапиксельное высококачественное обнаружение обеспечивает измерение инфракрасной температуры на более широких полях обзора и больших площадях
- При мониторинге мельчайших температурных вариаций более детально отображаются тепловые характеристики объекта
- Многофункциональность и эффективность
- Разработан с использованием передового крупноформатного неохлаждаемого инфракрасного детектора
- Интегрирован с множеством передовых алгоритмов обработки изображений для улучшения качества изображения
- Точность измерения температуры до ±3°C или ±3%, поддержка диапазонов от -20°C до 150°C и от 0 до 550°C, с возможностью индивидуального расширения
- Множество конфигураций, быстрая интеграция
- Поддерживает различные режимы вывода изображения, включая DVP и BT.1120
- Вывод данных изображения RAW/YUV с управлением через последовательный порт
Технические характеристики продукта
| Модель | COIN1212R |
| Индикаторы ИК-детекторов | |
| Чувствительный материал | VOx |
| Разрешение | 1280*1024 |
| Размер пикселя | 12 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤40mK/F1.0/25°C |
| Обработка изображений | |
| Цифровая частота кадров | 30 Гц |
| Время запуска | 6 с |
| Аналоговое видео | / |
| Цифровое видео | RAW/YUV422/TMP |
| Алгоритм обработки изображений | Коррекция неравномерности (NUC) 3D шумоподавление (3DNR) 2D шумоподавление (DNS) Сжатие динамического диапазона (DRC) Усиление контуров (EE) |
| Отображение изображений | 10 типов (Белая горячая/Лава/Железно-красный/Горячее железо/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черная горячая) |
| Программное обеспечение для ПК | |
| Программное обеспечение ICC | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 50-контактный: DF40C-50DP-0.4V(51), (HRS, Male) |
| Плата расширения | USB3.0 |
| Интерфейс связи | TTL-232 |
| Интерфейс цифрового видео | DVP16/BT.1120/MIPI |
| Напряжение питания | 4.5~5.5V |
| Типичное энергопотребление | 1.0 Вт |
| Измерение температуры | |
| Рабочая температура | -10°C~+50°C |
| Диапазон измерения температуры | -20°C~150°C, 0°C~550°C; Поддержка индивидуальной настройки и расширения |
| Точность измерения температуры | Больше из ±2°C / ±2% |
| Частичное измерение температуры | Поддержка вывода максимального, минимального и среднего значения областей измерения температуры |
| SDK | Android/Windows/Linux; Анализ видеопотока и преобразование из серого в температуру |
| Механические характеристики | |
| Размер голой матрицы (мм) | 14 мм/19 мм/25 мм: 25.4 мм*25.4 мм*19.3 мм 35 мм/50 мм/100 м: 35.4 мм*35.4 мм*17.8 мм |
| Вес голой матрицы (г) | 14 мм/19 мм/25 мм: 19.7±1 г 35 мм/50 мм/100 м: 32.5±1 г |
| Экологическая адаптивность | |
| Рабочая температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5.35grms, случайная вибрация, 3 оси |
| Удар | Полусинусоида, 40g/11ms, направление удара 3 оси, 6 направлений |
| Сертификация | ROHS2.0/REACH |
| Оптический объектив | |
| Оптический объектив | Атермальный объектив с фиксированным фокусом: 14 мм/19 мм/24 мм |
| Степень защиты | IP67 (передний объектив) |
Промышленные применения
Инфракрасный тепловизионный модуль COIN1212R широко используется в электроэнергетике, машинной зрении, инспекции зданий, металлургической и нефтехимической промышленности и т. д.
Стандартизированное обслуживание
- Полная документация: Руководства по продукту, руководства по настройке и справочные материалы по выбору. Начните работу без догадок.
- Помощь в разработке и тестировании: Образцы интегрированного тестирования, оценка производительности и проверка параметров упрощены.
- Расширенный набор инструментов для разработчиков: SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
- Удаленная техническая поддержка: Круглосуточная поддержка — быстрый отклик и своевременное решение критических проблем.
- Гарантия: Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности.
Часто задаваемые вопросы
1. О инфракрасном детекторе с керамической упаковкой
Процесс керамической упаковки аналогичен металлической упаковке, что является зрелой технологией упаковки инфракрасных детекторов. По сравнению с металлической упаковкой объем и вес упакованного детектора значительно уменьшаются. Для керамической упаковки его схема считывания имеет функцию саморегулирующейся рабочей температуры и не требует стабилизации TEC.
2. Упаковка на уровне пластины
Упаковка на уровне пластины, также известная как упаковка размером с пластину, стала важной частью передовой технологии упаковки в полупроводниковой промышленности. Упаковка на уровне пластины (WLP) — это процесс завершения высоко вакуумной упаковки непосредственно на всей пластине MEMS, затем нанесения маркировки и разрезания для изготовления одного инфракрасного детектора. Он выполняет большинство или все процедуры упаковки и тестирования непосредственно на пластине ИК-детектора перед разрезанием. Это улучшенный пакет размером с чип, который отвечает требованиям небольшого размера, легкого веса, портативности, ручного использования, низкой цены и высокой производственной эффективности.
