Высокочувствительный неохлаждаемый тепловизионный модуль VOx с разрешением 1280x1024/12 мкм
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА1212R |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024/12 мкм | NETD | ≤40мК/Ф1,0/25℃ |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Цифровая частота кадров | 30 Гц |
| Типичное энергопотребление | 1.0W | Напряжение питания | 4.5~5.5V |
| Выделить | Модуль камеры VOx LWIR термальный,Модуль 1280x1024 камеры VOx термальный,Uncooled модуль 12uM камеры |
||
Характер продукции

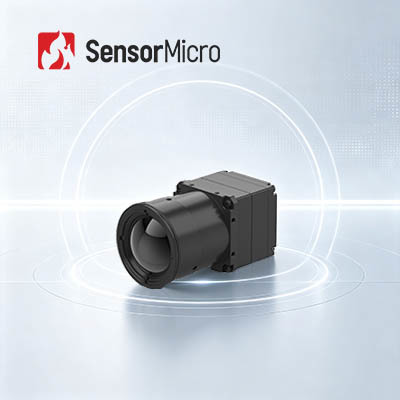

Высокочувствительный неохлаждаемый тепловизионный модуль VOx LWIR 1280x1024/12 мкм
Обзор продукта
Инфракрасный тепловизионный модуль COIN1212R оснащен неохлаждаемым инфракрасным детектором мегапиксельного разрешения 1280*1024/12 мкм, интегрированным с передовыми схемами обработки сигналов и алгоритмами измерения температуры. Он поддерживает широко используемые протоколы последовательной связи и предлагает различные интерфейсы видеовыхода, а также полный спектр оптических объективов.
Способный быстро обнаруживать разницу температур и выдавать четкие тепловые изображения и точные данные о температуре, он значительно упрощает вторичную разработку систем измерения температуры. Это делает его универсальным решением для интеграции тепловизионных систем в приложениях интеллектуального мониторинга, высокотехнологичного производства, управления технологическими процессами, научных исследований и других высококлассных тепловизионных приложениях.
Основные характеристики
- Высококачественное изображение, точное обнаружение: Мегапиксельное высококачественное обнаружение обеспечивает измерение инфракрасной температуры в более широких полях зрения и на больших площадях. При мониторинге мельчайших температурных вариаций более детально отображаются тепловые характеристики объекта.
- Многофункциональность и эффективность: Разработан с использованием передового крупноформатного неохлаждаемого инфракрасного детектора. Интегрирован с множеством передовых алгоритмов обработки изображений для улучшения качества изображения. Точность измерения температуры до ±3°C или ±3%, поддержка диапазонов от -20°C до 150°C и от 0 до 550°C, с возможностью индивидуальной настройки и расширения.
- Множество конфигураций, быстрая интеграция: Поддерживает различные режимы вывода изображения, включая DVP и BT.1120. Вывод данных изображения RAW/YUV с управлением через последовательный порт.
Технические характеристики продукта
| Модель | COIN1212R |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | VOx |
| Разрешение | 1280*1024 |
| Размер пикселя | 12 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤40mK/F1.0/25℃ |
| Обработка изображений | |
| Цифровая частота кадров | 30 Гц |
| Время запуска | 6 с |
| Аналоговое видео | / |
| Цифровое видео | RAW/YUV422/TMP |
| Алгоритм изображения | Коррекция неравномерности (NUC) 3D шумоподавление (3DNR) 2D шумоподавление (DNS) Сжатие динамического диапазона (DRC) Усиление контуров (EE) |
| Отображение изображений | 10 типов (Белая горячая/Лава/Железно-красный/Горячее железо/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черная горячая) |
| Программное обеспечение для ПК | |
| Программное обеспечение ICC | Управление модулем и отображение видео |
| Электрические параметры | |
| Стандартный внешний интерфейс | 50 контактов: DF40C-50DP-0.4V(51), (HRS, Male) |
| Плата расширения | USB3.0 |
| Интерфейс связи | TTL-232 |
| Интерфейс цифрового видео | DVP16/BT.1120/MIPI |
| Напряжение питания | 4.5~5.5V |
| Типичное энергопотребление | 1.0 Вт |
| Измерение температуры | |
| Рабочая температура | -10℃~+50℃ |
| Диапазон измерения температуры | -20℃~150℃, 0℃~550℃; Поддержка индивидуальной настройки и расширения |
| Точность измерения температуры | Больше из ±2℃ / ±2% |
| Частичное измерение температуры | Поддержка вывода максимального, минимального и среднего значения областей измерения температуры |
| SDK | Android/Windows/Linux; Реализация анализа видеопотока и преобразования из серого в температуру |
| Механические параметры | |
| Размер голой матрицы (мм) | 14 мм/19 мм/25 мм: 25.4 мм*25.4 мм*19.3 мм 35 мм/50 мм/100 м: 35.4 мм*35.4 мм*17.8 мм |
| Вес голой матрицы (г) | 14 мм/19 мм/25 мм: 19.7±1 г 35 мм/50 мм/100 м: 32.5±1 г |
| Экологическая адаптивность | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5.35grms, случайная вибрация, 3 оси |
| Удар | Полусинусоида, 40g/11ms, направление удара 3 оси, 6 направлений |
| Сертификация | ROHS2.0/REACH |
| Оптический объектив | |
| Оптический объектив | Фиксированный фокус, атермальный: 14 мм/19 мм/24 мм |
| Степень защиты | IP67 (передний объектив) |
Промышленные применения
Инфракрасный тепловизионный модуль COIN1212R широко используется в электроэнергетике, машинной зрении, инспекции зданий, металлургической нефтехимии и т.д.
Наши основные инфракрасные детекторы
Собственные технологии инфракрасных детекторов:
- 8-дюймовые неохлаждаемые инфракрасные детекторы VOx 0.11 мкм
- 8-дюймовые охлаждаемые инфракрасные детекторы MCT 0.5 мкм
- 8-дюймовые охлаждаемые инфракрасные детекторы T2SL 0.5 мкм
Производственные мощности и преимущества:
- 6 миллионов саморазработанных инфракрасных детекторов в год
- 30 000 м² производственных мощностей по производству полупроводников
- 20 000 м² чистых помещений
Часто задаваемые вопросы
1. Что такое инфракрасная термография?
Термография — это новая и эффективная технология неинвазивного диагностического метода, основанная на обнаружении температуры поверхности объекта. Инфракрасное (ИК) излучение, испускаемое объектом, записывается и визуализируется в виде карты распределения температуры.
2. Для чего может использоваться инфракрасная термография?
Инфракрасное тепловое изображение может использоваться для проведения домашних инспекций, определения структурных дефектов, электрических неисправностей, механических неисправностей, физиологических изменений у людей и животных и многого другого.
3. Каковы преимущества инфракрасной термографии?
Для неразрушающего контроля это простой и быстрый тест без повреждений, что приводит к экономии затрат, повышению эффективности работы, сокращению рабочей силы и амортизации оборудования.
Для медицинской термографии это очень эффективный способ выявления скрытых проблем в организме человека, на 100% безопасный, без излучения и боли, что делает его идеальным инструментом для раннего скрининга здоровья.
