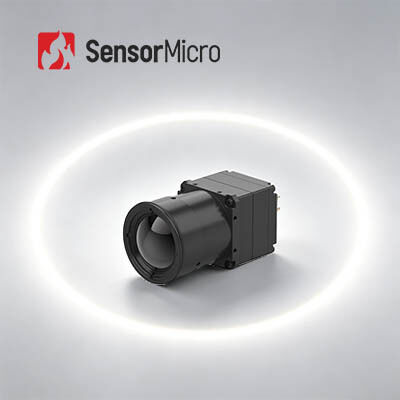

1280×1024/12μm LWIR инфракрасный камерный модуль с спектральным диапазоном 8~14μm

  • 1280×1024/12μm LWIR Infrared Camera Module with 8~14μm Spectral Range
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА1212R
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024/12 мкм NETD ≤40мК/Ф1,0/25℃
Спектральный диапазон 8~14 мкм Цифровая частота кадров 30 Гц
Напряжение питания 4.5~5.5V Типичное энергопотребление 1.0W
Выделить

Высокий модуль камеры разрешения LWIR

,

термальный модуль камеры 14um

,

Ядр камеры термического изображения VOx
Оставьте сообщение
Характер продукции

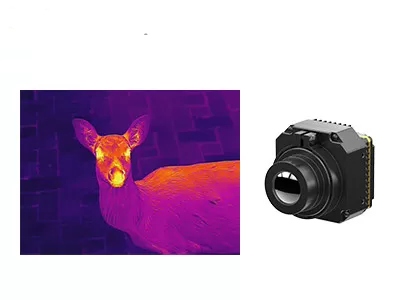

Инфракрасный модуль камеры 1280*1024/12μm LWIR 8~14μm Спектральный диапазон

COIN1212R - один из модулей инфракрасной камеры серии COIN-R, разработанный SensorMicro.профессиональная схема обработки сигнала, и передовой платформы обработки изображений для полного преобразования инфракрасного излучения цели в точные температурные данные.Модуль поддерживает измерение температуры с настраиваемыми диапазонами от -20°C до 550°C для промышленных применений.

Благодаря своему большому массиву разрешения 1280x1024, неохлажденный тепловой модуль COIN1212R обеспечивает превосходную детализацию изображения и поддерживает более широкое поле зрения.Уменьшенный размер пикселей 12 мкм обеспечивает повышенное пространственное разрешение и позволяет сокращать фокусные расстояния оптических линз для достижения целей миссии с тем же диапазоном.

Основные особенности
Изображения высокой четкости, точное обнаружение
  • Мегапиксельное обнаружение высокой четкости позволяет измерять инфракрасную температуру на более широких изображениях и больших площадях
  • Ясное раскрытие большего количества тепловых деталей при мониторинге крошечных колебаний температуры
Полноценный и эффективный
  • Разработан с помощью высокотехнологичного инфракрасного детектора большого формата без охлаждения
  • Интегрирован с несколькими передовыми алгоритмами обработки изображений для повышения качества изображения
  • Точность измерения температуры до ±3°C или ±3%, поддерживающая диапазоны от -20°C до 150°C и от 0 до 550°C с настраиваемыми расширениями
Много конфигураций, быстрая интеграция
  • Поддерживает различные режимы вывода изображений, включая DVP и BT.1120
  • Выход данных изображения RAW/YUV с серийным управлением портом
Спецификации продукции
Модель КОИН1212R
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 1280*1024
Размер пикселя 12 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 40mK/F1.0/25°C
Обработка изображений
Цифровая частота кадров 30 Гц
Время запуска 6s
Аналоговое видео /
Цифровое видео RAW/YUV422/TMP
Алгоритм изображения Коррекция несоответствия (NUC)
Уменьшение шума 3D (3DNR)
2D подавление шума (DNS)
Сжатие динамического диапазона (DRC)
Усиление краев (EE)
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Программное обеспечение ПК
Программное обеспечение Модуль управления и видеодисплей
Электрические
Стандартный внешний интерфейс 50pin: DF40C-50DP-0.4V ((51), (HRS, мужчина)
Доска расширения USB3.0
Интерфейс связи TTL-232
Цифровой видеоинтерфейс DVP16/BT.1120/MIPI
Напряжение питания 40,5-5,5 В
Типичное потребление энергии 1.0W
Измерение температуры
Операционная температура -10°C~+50°C
Диапазон измерения температуры -20°C~150°C, 0°C~550°C; Поддержка настройки и расширения
Точность измерения температуры Более ±2°C / ±2%
Частичное измерение температуры Максимальное, минимальное и среднее значение выходной поддержки для зон измерения температуры
SDK Android/Windows/Linux; Получить анализ видеопотока и преобразование от серого до температуры
Механические
Размер обнаженного ядра ((мм) 14 мм / 19 мм / 25 мм: 25,4 мм * 25,4 мм * 19,3 мм
35 мм / 50 мм / 100 мм: 35,4 мм * 35,4 мм * 17,8 мм
Масса ядра (в граммах) 14 мм/19 мм/25 мм: 19,7±1 г
35 мм/50 мм/100 м: 32,5±1 г
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Вибрация 5.35 грамм, случайная вибрация, 3-осяная
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара 3 оси, 6 направления
Сертификация ROHS2.0/REACH
Оптические линзы
Оптические линзы Фиксированный фокус: 14 мм/19 мм/24 мм
Уровень защиты IP67 ((Фронтальная линза)
Промышленное применение

Инфракрасный модуль обработки изображений COIN1212R широко используется в электроэнергетике, машинном зрении, инспекции зданий, металлургии, нефтехимии и различных других промышленных областях.

Диверсифицированный портфель продукции
  • Богатый ассортимент продукции:Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
  • Выдающаяся работа:Четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем.
  • Легкая интеграция:Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Часто задаваемые вопросы
1Что такое инфракрасная термоизоляция?

Инфракрасная термическая визуализация - это метод использования инфракрасного излучения и тепловой энергии для сбора информации об объектах, с целью формирования изображений их,или получить информацию о температуре объектов, даже в условиях низкой видимости.

2Как работает инфракрасная термоизоляция?

Инфракрасная система термоизоляции - это пассивная бесконтактная технология обнаружения и идентификации инфракрасных лучей.Он фокусирует инфракрасное излучение сцены на фокальной плоскости массива инфракрасного детектора через инфракрасную оптическую систему, которая может пройти через инфракрасное излучениеТепловой детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем посредством усиления и видеообработки,образует инфракрасное изображение, которое можно наблюдать невооруженным глазом.
