Разрешение 1280x1024 модуля LWIR камеры VOx Uncooled ультракрасное высокое
| Место происхождения | Провинция Ухань, Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | PLUG1212R |
| Количество мин заказа | 1 часть |
| Цена | negotiable |
| Условия оплаты | Л/К, Т/Т |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Разрешение | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| Спектральный диапазон | 8~14μm | Размер | 20x20x10.4mm |
| Выделить | Модуль камеры VOx Uncooled ультракрасный,Модуль камеры LWIR Uncooled ультракрасный,модуль камеры 1280x1024 LWIR |
||
Характер продукции

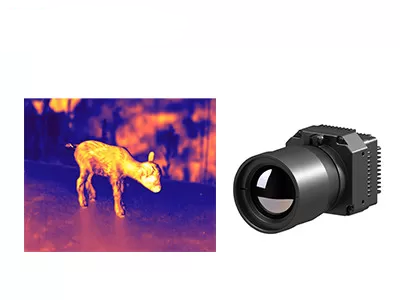

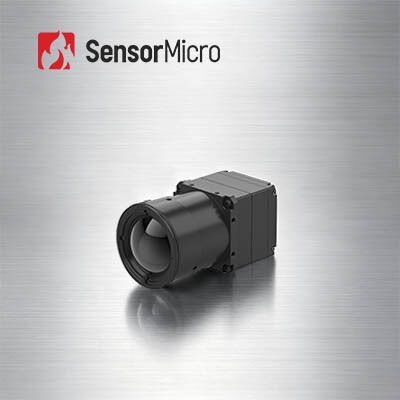

PLUG1212 Модуль инфракрасной камеры
VOx Тепловизионный модуль высокого разрешения Неохлаждаемый LWIR 1280x1024 / 12μм
Описание продукта
PLUG1212R - один из неохлаждаемых модулей инфракрасной камеры серии PLUG-R, разработанный SensorMicro. Он использует наиболее предпочтительный на рынке неохлаждаемый инфракрасный детектор микроболометр VOx в фокальной плоскости, профессиональную схему обработки сигналов и платформу обработки изображений, полностью преобразует инфракрасное излучение цели в данные о температуре. Доступно измерение температуры, и диапазон температур может быть настроен в диапазоне от -20℃ до 150 ℃ для измерения температуры в промышленности.
Благодаря большому массиву разрешением 1280x1024, неохлаждаемый тепловой модуль PLUG1212R может отображать больше деталей изображения и поддерживать большее поле зрения. Уменьшенный размер пикселя 12μм обеспечивает лучшее пространственное разрешение и соответствует более короткому фокусу оптического объектива для достижения той же дальности действия.
Основные характеристики
- Шаг пикселя: 12μм
- Разрешение: 1280x1024
- Спектральный диапазон: 8μм -14μм
- Высокая чувствительность: NETD<30mK
- Диапазон температур: -20℃~150℃, 100℃~550℃
- Точность температуры: ±2℃ или ±2%
- Высокая надежность и сильная адаптивность к окружающей среде.
Технические характеристики продукта
| Модель | PLUG1212R |
| Производительность ИК-детектора | |
| Разрешение | 1280x1024 |
| Шаг пикселя | 12μм |
| Спектральный диапазон | 8~14μм |
| NETD | <30mk |
| Обработка изображений | |
| Частота кадров | 25 Гц |
| Время запуска | <25 с |
| Аналоговое видео | / |
| Цифровое видео | HDMI/RAW/YUV/BT1120 |
| Компонент расширения | USB/Camerlink |
| Режим затемнения | Линейный/Гистограмма/Смешанный |
| Цифровое увеличение | 1~8X Непрерывное увеличение, размер шага 1/8 |
| Отображение изображения | Черное горячее/Белое горячее/Псевдоцвет |
| Направление изображения | Горизонтальное/Вертикальное/Диагональное отражение |
| Алгоритм обработки изображений | NUC/AGC/IDE |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 50pin_HRS Interface |
| Режим связи | RS232-TTL, 115200 бит/с |
| Напряжение питания | 5±0,5 В |
| Измерение температуры | |
| Диапазон рабочих температур | -10°C~50°C |
| Диапазон температур | -20°C~150°C, 100°C~550°C |
| Точность температуры | ±2°C или ±2% (берется максимальное значение) |
| SDK | ARM/Windows/Linux SDK, полноэкранная термография |
| Физические характеристики | |
| Размеры (мм) | 56x56x40.2 |
| Вес | ≤200 г |
| Адаптация к окружающей среде | |
| Рабочая температура | -40°C ~ +70°C |
| Температура хранения | -45°C ~ +85°C |
| Влажность | 5%~95%, без конденсации |
| Вибрация | Случайная вибрация 5,35grms, 3 оси |
| Удар | Полусинусоидальная волна, 40g/11ms, 3 оси 6 направлений |
| Оптика | |
| Дополнительный объектив | Фиксированный фокус Атермальный: 19 мм/25 мм |
Промышленное применение
Модуль инфракрасной визуализации PLU1212R широко используется в электроэнергетике, машинном зрении, инспекции зданий, металлургической нефтехимической промышленности и т. д.
Наши основные инфракрасные детекторы
Часто задаваемые вопросы
1. Что такое инфракрасная изотерма?
Линия, соединяющая точки с одинаковым значением температуры на графике изотермы, называется изотермой. Изотермы показывают разные состояния, и представленная температура также разная, которые делятся на следующие ситуации.
- Если изотерма разрежена, разница температур между разными местами относительно невелика; если изотерма плотная, это означает, что температура в разных местах сильно отличается.
- Если изотерма прямая, это означает, что мало факторов, влияющих на распределение температуры; если изотерма изогнута, это означает, что много факторов, влияющих на распределение температуры
- Восточно-западная тенденция означает, что температура меняется в зависимости от широты, и фактор широты является основным фактором; если изотерма параллельна береговой линии, это означает, что температура меняется в зависимости от расстояния от моря, и расстояние от моря является основным фактором.
