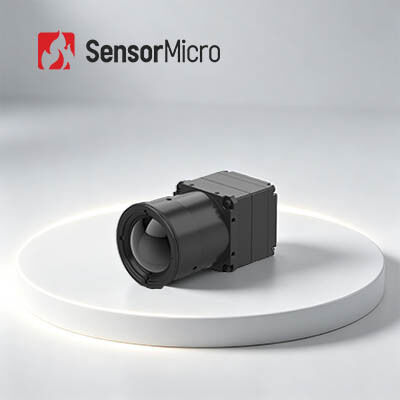

1280x1024/12μm Инфракрасный модуль камеры для промышленной термографии

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА1212R
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Температурный диапазон -20℃~+550℃ (настраиваемый) Точность температуры ±2℃ или ±2%
Разрешение 1280x1024/12 мкм NETD ≤40мК/Ф1,0/25℃
Спектральный диапазон 8~14 мкм ДВ Цифровая частота кадров 30 Гц
Выделить

Ядр 640x512 модуля камеры

,

Ядр модуля камеры термографии

,

ультракрасный термальный модуль камеры 17um
Оставьте сообщение
Характер продукции
1280x1024 12 мкм инфракрасный модуль камеры для промышленной термографии
Обзор продукта

Инфракрасный модуль камеры COIN1212R оснащен неохлаждаемым инфракрасным детектором с разрешением мегапикселей 1280*1024/12 мкм, интегрированным с передовыми схемами обработки сигналов и алгоритмами измерения температуры. Он поддерживает широко используемые протоколы последовательной связи и предлагает различные интерфейсы видеовыхода наряду с полным спектром оптических объективов.

Способный быстро обнаруживать разницу температур и обеспечивать четкие тепловые изображения и точные данные о температуре, он значительно упрощает вторичную разработку систем измерения температуры.

Основные характеристики
Высококачественное изображение, точное обнаружение
  • Мегапиксельное высококачественное обнаружение позволяет измерять инфракрасную температуру в более широких полях зрения и на больших площадях
  • При мониторинге мельчайших температурных вариаций более подробно отображаются тепловые детали объекта
Полнофункциональный и эффективный
  • Разработан с использованием первоклассного крупноформатного неохлаждаемого инфракрасного детектора
  • Интегрирован с множеством передовых алгоритмов обработки изображений для улучшения качества изображения
  • Точность измерения температуры до ±3°C или ±3%, поддержка диапазонов от -20°C до 150°C и от 0 до 550°C, с настраиваемыми расширениями
Множество конфигураций, быстрая интеграция
  • Поддерживает различные режимы вывода изображения, включая DVP и BT.1120
  • Вывод данных изображения RAW/YUV с управлением через последовательный порт
Технические характеристики продукта
Модель COIN1212R
Индикаторы ИК-детекторов Чувствительный материал: VOx
Разрешение: 1280*1024
Размер пикселя: 12 мкм
Спектральный отклик: 8 мкм ~ 14 мкм
Типичный NETD: ≤40mK/F1.0/25℃
Обработка изображений Частота кадров цифрового видео: 30 Гц
Время запуска: 6 с
Аналоговое видео: /
Цифровое видео: RAW/YUV422/TMP
Алгоритм изображения: Коррекция неравномерности (NUC), 3D шумоподавление (3DNR), 2D шумоподавление (DNS), Сжатие динамического диапазона (DRC), Усиление краев (EE)
Отображение изображений: 10 типов (белая горячая/лава/железно-красный/горячее железо/медицинский/арктический/радуга 1/радуга 2/оттенок/черная горячая)
Программное обеспечение для ПК Программное обеспечение ICC: Управление модулем и отображение видео
Электрические характеристики Стандартный внешний интерфейс: 50 контактов: DF40C-50DP-0.4V(51), (HRS, Male)
Плата расширения: USB3.0
Интерфейс связи: TTL-232
Интерфейс цифрового видео: DVP16/BT.1120/MIPI
Напряжение питания: 4.5~5.5V
Типичное энергопотребление: 1.0 Вт
Измерение температуры Рабочая температура: -10℃~+50℃
Диапазон измерения температуры: -20℃~150℃, 0℃~550℃; Поддержка настройки и расширения
Точность измерения температуры: Большее из ±2℃ / ±2%
Частичное измерение температуры: Поддержка вывода максимального, минимального и среднего значения областей измерения температуры
SDK: Android/Windows/Linux; Достижение анализа видеопотока и преобразования из серого в температуру
Механические характеристики Размер голой сердцевины (мм): 14 мм/19 мм/25 мм: 25,4 мм*25,4 мм*19,3 мм; 35 мм/50 мм/100 м: 35,4 мм*35,4 мм*17,8 мм
Вес голой сердцевины (г): 14 мм/19 мм/25 мм: 19,7±1 г; 35 мм/50 мм/100 м: 32,5±1 г
Адаптивность к окружающей среде Рабочая температура: -40℃~+70℃
Температура хранения: -45℃~+85℃
Влажность: 5%~95%, без конденсации
Вибрация: 5,35 г среднеквадратичное значение, случайная вибрация, 3 оси
Удар: Полусинусоида, 40g/11ms, направление удара 3 оси, 6 направлений
Сертификация: ROHS2.0/REACH
Оптический объектив Оптический объектив: Фиксированный фокус атермальный: 14 мм/19 мм/24 мм
Степень защиты: IP67 (передний объектив)
Промышленное применение

Тепловизионный модуль COIN1212R широко используется в инспекции электроэнергетики, машинного зрения, безопасности и мониторинга систем ОВК зданий, на открытом воздухе, в пожаротушении и спасении, правоохранительных органах и спасении и т. д.

Преимущества продукта
Разнообразный портфель продуктов

Широкий спектр форматов продуктов, включая инфракрасные детекторы, модули камер и модули, для удовлетворения различных требований к интеграции.

Богатое разнообразие продуктов

Множество разрешений массива, размеров пикселей, волновых диапазонов и комбинаций вариантов объективов обеспечивают большую гибкость для различных применений.

Выдающаяся производительность

Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность — разработаны для работы в широком диапазоне экологических условий.

Простая интеграция

Множество вариантов интерфейсов упрощают интеграцию и обеспечивают быструю разработку в различных областях применения.

Часто задаваемые вопросы
Что такое инфракрасная изотерма?
Линия, соединяющая точки с одинаковым значением температуры на изотермическом графике, называется изотермой. Изотермы показывают различные состояния, и представляемая температура также различна, что делится на следующие ситуации:
  • Если изотерма разрежена, разница температур между разными местами относительно мала; если изотерма плотная, это означает, что температура в разных местах сильно отличается.
  • Если изотерма прямая, это означает, что на распределение температуры влияет мало факторов; если изотерма изогнутая, это означает, что на распределение температуры влияет много факторов.
  • Восточно-западное направление означает, что температура зависит от широты, и фактор широты является основным; если изотерма параллельна береговой линии, это означает, что температура зависит от расстояния от моря, и расстояние от моря является основным фактором.
