Ядр 640x512 17μM модуля камеры ясного изображения ультракрасное термальное для ADAS

  • Clear Image Infrared Thermal Camera Module Core 640x512 17μM For ADAS
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели PLUG617R
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Диапазон температур -20℃~+550℃ (ориентированное на заказчика) Точность температуры ±2℃ или ±2%
Разрешение 640x512/17μm NETD <30mK
Спектральный ряд 8~14μm LW Размер 44.5x44.5x36.6mm
Высокий свет

Ясное ядр модуля камеры изображения

,

ядр модуля камеры 17uM

,

модуль камеры 640x512
Оставьте сообщение
Характер продукции
Ядр PLUG617R Uncooled термальное



Ультракрасное термальное ядр 640x512 модуля камеры/17μM для промышленной термографии



Характер продукции



Модуль камеры PLUG617R uncooled термальный состоит из детектора uncooled fpa 640x512/17μm ультракрасного, полной серии оптически компонентов, профессиональной цепи обработки сигнала и алгоритма обработки изображений.



PLUG617R вид uncooled модуля камеры приложенного в поле промышленного измерения термического изображения и температуры. Диапазон температур ориентирован на заказчика, который может соотвествовать специфические промышленной термографии и представить ясному термальному изображению.



Как изготовители ведущие термальные модуля камеры, глобальная сенсорная техника совершена к открытию нового зрения для промышленного измерения температуры. После лет технических накопления и практического опыта в поле ультракрасного измерения температуры, мы обеспечивали наших клиентов полный диапасон решений зрения термического изображения машины.



Основные особенности


- NETD<30mk> - Стабилизированное представление
- Легкая интеграция
- Ясные качество & детали изображения
- Ориентированный на заказчика диапазон температур
- Сильная экологическая приспособляемостьь



Технические характеристики изделия



Модель PLUG617R
Представление детектора инфракрасн
Разрешение 640x512
Тангаж пиксела 17μm
Спектральный ряд 8~14μm
NETD <30mk>
Обработка изображений
Частота кадров 25Hz/30Hz
Время запуска <15s>
Сетноое-аналогов видео PAL/NTSC
Видео цифров RAW/YUV/BT656/LVDS
Компонент расширения USB/Camerlink
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров 1~8X постоянный сигнал, размер шага 1/8
Показ изображения Черный горячий/белый горячий/псевдо цвет
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс интерфейс 50pin_HOURS
Режим связи RS232-TTL, 115200bps
Подача напряжения 4~6V
Измерение температуры
Температурная амплитуда рабочей температуры -10°C~50°C
Диапазон температур -20°C~150°C, 100°C~550°C
Точность температуры ±2°C или ±2% (примите максимальное значение)
SDK ARM/Windows/Linux SDK, полноэкранная термография
Физические характеристики
Размер (mm) 44.5x44.5x36.6
Вес <90g>
Экологическое приспособление
Температура деятельности -40°C | +70°C
Температура хранения -45°C | +85°C
Влажность 5%~95%, Не-конденсирующ
Вибрация Случайная вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Оптика
Опционный объектив Фиксированный фокус Athermal: 7.5mm/13mm/19mm/25mm/35mm
Моторизованный объектив: 75mm/100mm/150mm



Промышленные применения



Модуль термического изображения PLUG617R широко использован в осмотре электричества, компьютерном зрении, строя безопасности & контролировать HVAC, Outdoors, пожаротушении & спасении, правоохранительных органах & спасении, полезных нагрузках etc ADAS, UAV.

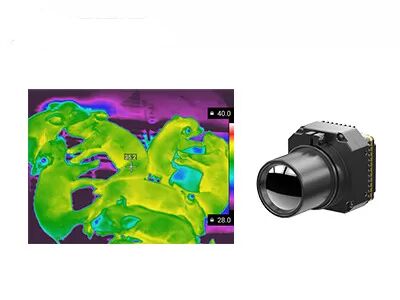

Ядр 640x512 17μM модуля камеры ясного изображения ультракрасное термальное для ADAS 0



Глобальная команда сенсорной техники



Ядр 640x512 17μM модуля камеры ясного изображения ультракрасное термальное для ADAS 1



Ч.З.В.



1. О керамическом упаковывая ультракрасном детекторе

Керамический упаковывая процесс подобен металлу упаковывая, который зрелая ультракрасная технология упаковки детектора. Сравненный с металлом упаковывая, том и вес упакованного детектора значительно будут уменьшены. Для керамической упаковки, своя цепь отсчета имеет само-регулировать функцию рабочей температуры и не требует ТЕХНИЧЕСКОЙ стабилизации.



2. Упаковка вафли ровная

на уровне Вафл упаковка, также известная как на уровне вафл размер упаковывая, шла важной частью предварительной технологии упаковки в индустрии полупроводника. Упаковка вафли ровная (WLP) процесс выполнения упаковки глубокого вакуума сразу на всей вафле MEMS, после этого размечающ и режущ для того чтобы сделать одиночный ультракрасный детектор. Она выполняет больше всего или все упаковки и методикаа проверки сразу на вафле детектора инфракрасн перед dicing.

Улучшенный пакет размера обломока который отвечает потребностямы небольшого размера, облегченный, портативный, handheld, низкой цены и высокой эффективности продукции.
