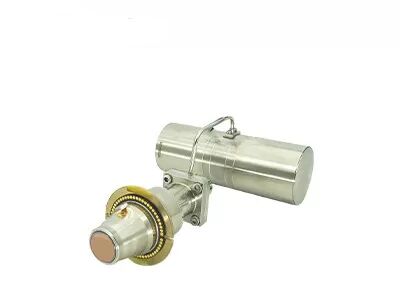

Система мониторинга безопасности, охлаждаемый инфракрасный детектор среднего диапазона волн (MWIR) 640x512/15 мкм
| Место происхождения | Ухань, провинция Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | C615M MWIR |
| Количество мин заказа | 1 часть |
| Цена | negotiable |
| Условия оплаты | Л/К, Т/Т |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Приложение | Контроль состояния безопасности | Технология | Ультракрасное термическое изображение |
|---|---|---|---|
| Спектральный диапазон8~14 мкм | 3,7~4,8 мкм МВт | Разрешение | 640x512/12 мкм |
| Рабочая температура | -45℃~+71℃ | NETD | ≤17 мК (F2); ≤18 мК (F4) |
| Выделить | MWIR охладило ультракрасный детектор 15uM,Детектор охлаженный контролем состояния безопасности ультракрасный,MWIR охладило детектор 640x512 |
||
Характер продукции
Инфракрасный детектор среднего диапазона MWIR с охлаждением 640x512 15μм
Описание продукта
C615M MWIR - один из охлаждаемых инфракрасных детекторов HgCdTe/MCT, разработанных SensorMicro. Он имеет наиболее популярные характеристики 640x512/15μм для практически всех возможных применений, таких как системы наблюдения на большие расстояния, портативные тепловизоры, камеры обнаружения утечек газа и т. д.
C615M RS058 взаимозаменяем с большинством основных продуктов, таких как Scorpio, при конфигурации с интегрированным криокулером RS058. Конструкция девара, размер кулера и механический/электрический интерфейс практически одинаковы, поэтому интеграторам камер нужно только извлечь свой старый дефектный аналог и легко подключить наш взаимозаменяемый C615M RS058 для дальнейшей внутренней настройки.
Основные характеристики
Четкое и ясное изображение
• Хорошая однородность, эффективная скорость пикселей＞99,5%
• Высокая чувствительность, типичный NETD всего 17 мК
Гарантированная непрерывная поставка
• Взаимозаменяемый стандартный интерфейс
• Массовое производство, хорошая согласованность
Разработано для конкретных применений
• Длина волны может быть настроена
• F-число может быть настроено
• Монтажная поверхность может быть настроена
• Доступно несколько криокулеров
Технические характеристики продукта
| Модель | C615M MW |
| Материал | MCT |
| Разрешение | 640x512 |
| Шаг пикселя | 15μм |
| Спектральный диапазон | 3,7μм～4,8μм MW |
| Режим работы | Снимок, режим интеграции ITR/IWR; Оконный режим; Защита от переполнения |
| Емкость заряда | 9,1Me-/6,5Me-(ITR) 7,8Me-/5,2Me-(IWR) |
| Динамический диапазон | ≥75 дБ |
| Количество выходов | 4; До 10 Мпикселей/с на выход |
| NETD | F2: ≤17 мК F4: ≤18 мК |
| Эффективная скорость пикселей | ≥99,5% |
| Неравномерность отклика | ≤8% |
| Тип криокулера | RS058/RS046 |
| Потребляемая мощность в устойчивом режиме | ≤6 Вт @ RS058 ≤5 Вт @ RS046 |
| Максимальная потребляемая мощность | ≤12 Вт @ RS058 ≤11 Вт @ RS046 |
| Электропитание | RS058: 24 В постоянного тока RS046: 32 В постоянного тока |
| Время охлаждения | ≤6 мин @ RS058 ≤5 мин 30 с @ RS046 |
| Вес | ≤600 г @ RS058 ≤350 г @ RS046 |
| Размеры (мм) | RS046: 122x46,3x82 RS058: 147x58,5x71 |
| Рабочая температура | -45°C ~ +71°C |
Промышленные применения
Криогенно охлаждаемый инфракрасный детектор C615M MWIR широко используется во многих областях, таких как системы дистанционного мониторинга, системы улучшения обзора в полете, многосенсорные полезные нагрузки и т. д.
Наша производственная линия
Высокая чувствительность и отличная производительность
Ведущие мировые технологии в инфракрасной промышленности
Доступны различные инфракрасные детекторы
Как неохлаждаемые, так и охлаждаемые lR детекторы в различных форматах и размерах пикселей
Массовое производство для обеспечения быстрой доставки
Три производственные линии с годовой производственной мощностью до миллионов детекторов.
Часто задаваемые вопросы
1. Что такое инфракрасное излучение?
Говоря об инфракрасной тепловизионной съемке, первое, о чем следует подумать, это инфракрасное излучение (ИК). Длина волны инфракрасного излучения начинается примерно с 700 нм и простирается до примерно 1 мм. Все объекты излучают определенное количество тепла в виде инфракрасного излучения, которое невидимо для нас, потому что во всем электромагнитном спектре невооруженным глазом можно увидеть только «видимый свет».
2. Как работает инфракрасный тепловизор?
Основным компонентом инфракрасного оборудования является инфракрасный тепловой детектор, который может чувствительно обнаруживать небольшую разницу температур окружающих объектов. Затем он собирает эту информацию об излучении от объекта и выводит информацию о температуре для получения изображения, которое основано на информации о разнице температур. Чем горячее объект, тем больше инфракрасного излучения он производит. Если интенсивность слишком высока, вы можете почувствовать это как тепло.
