Миниатюрное ядр 120x90 камеры термического изображения VOx FPA/17μm
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Спектральный диапазон | 8~14 мкм | NETD | ≤60mK |
|---|---|---|---|
| Разрешение | 120x90 | Тангаж пиксела | 17 мкм |
| Диапазон температур | -20℃~+120℃ (ориентированное на заказчика) | Размер | 8.5x8.5x9.16mm |
| Высокий свет | Камера термического изображения VOx FPA,Миниатюрное ядр камеры термического изображения,Термальное ядр 120x90 камеры |
||
Характер продукции

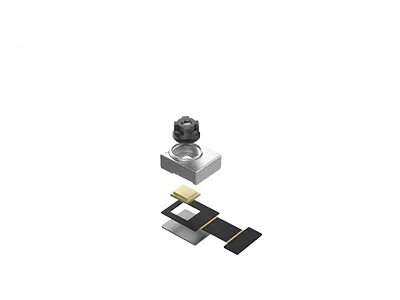

Термальное ядр камеры TIMO120
Миниатюрное ядр камеры термического изображения VOx FPA 120x90/17μm интегрированное в ультракрасных камерах
Характер продукции
Миниатюрный ультракрасный модуль TIMO120 интегрирует на уровне вафл оптику, детектор пакета вафли 120x90/17μm ровный (WLP) и основную цепь обработки изображений быстро для того чтобы получить термальные изображения распределения площади мишени и жары.
Ядр термического изображения TIMO120 ориентировано для оптимизированного размера, веса, силы, применений цены (обмена-C) ультракрасных отображая. Свои супер миниатюрная структура и ultralow расход энергии удобны быть интегрированным в различные умные приборы, термальные imagers или мобильные терминалы со строгими требованиями на цене, размере и весе.
Основные особенности
- Минимальный модуль WLP ультракрасный, размер на 8.5x8.5x9.16mm
- Интерфейс DVP, совместимый с различными врезанными платформами
- Видимый эквивалент модуля камеры, сразу интеграция
- Полный набор развития SDK
- Дизайн низкой мощности для продлить более длинное работая время
- Низкая цена для много видов умных применений
Технические характеристики изделия
| Модель | TIMO-120 |
| Представление детектора инфракрасн | |
| Разрешение | 120x90 |
| Тангаж пиксела | 17μm |
| Спектральный ряд | 8~14μm |
| NETD | ≤60mK |
| Тип объектива | WLO |
| Режим фокуса | Фиксированный сигнал |
| HFOV | 90°/50° |
| Глубина поля | 10cm к безграничности |
| Частота кадров | 1~30Hz (ориентированное на заказчика) |
| Измерение температуры | |
| Диапазон температур | -20°C | +120°C (ориентированное на заказчика) |
| Точность температуры | Ориентированный на заказчика (соотвествуйте тела или промышленной термографии) |
| Взаимодействуйте/контроль | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| Интерфейс | Цифровой интерфейс |
| Расход энергии | 45mW (типичный режим); 9mW (режим низкой мощности) |
| Физические характеристики | |
| Размер (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (спецификации преобладают) |
| Температура деятельности | -20°C | +60°C |
| Температура хранения | -40°C | +85°C |
Промышленные применения
Ультракрасное термальное ядр камеры TIMO120 широко использовано в много зон, как термография, умное оборудование, умное здание, умный дом, AIoT etc.
Глобальная команда сенсорной техники
Ч.З.В.
1. Что инфракрасное излучение?
Говоря об ультракрасном термическом изображении, первая вещь для того чтобы думать около инфракрасное излучение (инфракрасн). Длина волны энергии инфракрасного излучения начинает на около 700nm и удлиняет до около 1mm. Все объекты испускают некоторое количество жары в форме инфракрасного излучения, которое невидимо к нам, потому что во всем электромагнитном спектре, нагой глаз может только увидеть «видимый свет».
2. Как делает ультракрасный термальный imager работа?
Компонент ядра ультракрасного оборудования ультракрасный термальный детектор, который может обидчиво обнаружить крошечную разницу в температуры окружающих объектов. После этого, он собирает эти данные по радиации от объекта и выводит наружу данные по температуры для отображать, который основан на данных по разнице в температуры. Горячий объект, больше инфракрасное излучение он производит. Если интенсивность слишком высока, то вы можете чувствовать его как жара.
