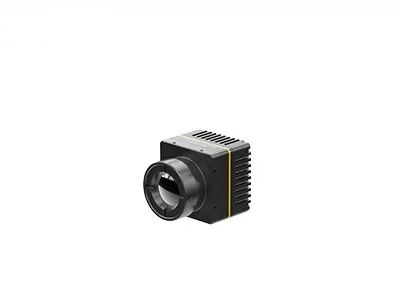

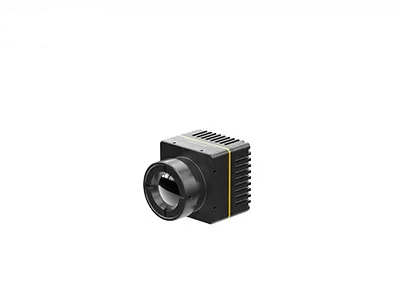

Быстрый модуль 384x288 17μM камеры термического изображения интеграции для здравоохранения

Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iHA417W
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 384x288 Расход энергии 0,85 Вт
Спектральный диапазон 8~14 мкм Тангаж пиксела 17 мкм
Типичное NETD <50 мК Частота кадров 25 Гц
Высокий свет

Термальный модуль 17uM камеры

,

термальный модуль камеры 384x288

,

модуль камеры термического изображения 0.85W

Оставьте сообщение
Характер продукции
модуль медицинского диагноза iHA417W термальный



интеграция модуля камеры термического изображения 384x288/17μM быстрая для здравоохранения



Характер продукции



модуль iHA417W термальный специально развит для медицинского диагноза. Он интегрирован с само-разработанным детектором вафли ровным упаковывая 384×288/17μm ультракрасным, объективом 9.1mm, стандартным интерфейсом 30pin (опционным типом-C доской расширения) и преданным SDK для медицинского измерения температуры.



2 режима расстояния измерения температуры: 5 метров и 0,5 метра, могущие понадобиться в различных сценариях. Модуль медицинского диагноза iHA417 термальный имеет лучшую последовательность измерения температуры и главную точность измерения температуры ±0.5°C. Никакая потребность для встроенного черного тела не обеспечивает компактный дизайн и более легкое измерение температуры.



Модуль камеры iHA417W термальный можно быстро интегрировать в различные медицинские приборы термического изображения, и ожидано, что широко использовано в полях скрининга заболеванием, физиотерапии медицины традиционного китайского, проверки здоровья, реабилитации etc. в настоящее время и в будущем.



Основные особенности


- Небольшой размер: 25.4mm×25.4mm×30.3mm (с объективом)
- Типичное NETD<50mk> - обнаружьте расстояние: 0.5m/5m
- Легковес как низкий как 32.2g
- Главная точность измерения температуры: ±0.5℃



Технические характеристики изделия



Модель iHA417W
Представление детектора инфракрасн
Разрешение 384×288
Размер пиксела 17μm
Спектральный ряд 8~14μm
Типичное NETD <50mk
Обработка изображений
Частота кадров 25Hz
Время запуска 5s
Видео цифров RAW/YUV
Показ изображения Черный горячий/белый горячий/псевдо цвет
Алгоритм изображения NUC/3DNR/DNS/DRC/EE/SFFC
Электрическая спецификация
Стандартный внешний интерфейс Тип-C
Режим связи USB
Подача напряжения 5±0.5V
Типичный расход энергии 0.85W
Измерение температуры
Температурная амплитуда рабочей температуры -10°C | +50°C
Ряд измерения температуры 15℃ | 50℃
Точность измерения температуры ≤±0.5℃ (отсутствие ветра крытого, диапазона температур 32℃~42℃ цели)
Измеряя расстояние 2 режима: 0.5m или 5m
SDK Поддержка Windows/андроид/Линукс SDK, достигает полноэкранной термографии
Физические характеристики
Размер (mm) ≤25.4×25.4×30.3 (с объективом 9.1mm)
Вес 32.2±3g (с объективом 9.1mm)
Экологическая приспособляемостьь
Рабочая температура -40°C | +70°C
Температура хранения -45°C | +85°C
Влажность 5%~95%, не-конденсирующ
Вибрация Случайная вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Оптика
Опционный объектив Фиксированный фокус Athermal: 9.1mm
Сертификат
Стандарт ROHS/REACH



Обнаружьте расстояние

Быстрый модуль 384x288 17μM камеры термического изображения интеграции для здравоохранения 0

Промышленные применения


Ожидано, что широко использован термальный модуль iHA417 в полях скрининга заболеванием, физиотерапии медицины традиционного китайского, проверки здоровья, реабилитации etc. в настоящее время и в будущем.
Быстрый модуль 384x288 17μM камеры термического изображения интеграции для здравоохранения 1

Наши преимущества




Быстрый модуль 384x288 17μM камеры термического изображения интеграции для здравоохранения 2


Ч.З.В.



1. Что инфракрасное излучение?
Говоря об ультракрасном термическом изображении, первая вещь для того чтобы думать около инфракрасное излучение (инфракрасн). Длина волны энергии инфракрасного излучения начинает на около 700nm и удлиняет до около 1mm. Все объекты испускают некоторое количество жары в форме инфракрасного излучения, которое невидимо к нам, потому что во всем электромагнитном спектре, нагой глаз может только увидеть «видимый свет».


2. Как делает ультракрасный термальный imager работа?
Компонент ядра ультракрасного оборудования ультракрасный термальный детектор, который может обидчиво обнаружить крошечную разницу в температуры окружающих объектов. После этого, он собирает эти данные по радиации от объекта и выводит наружу данные по температуры для отображать, который основан на данных по разнице в температуры. Горячий объект, больше инфракрасное излучение он производит. Если интенсивность слишком высока, то вы можете чувствовать его как жара.
