xРазрешение | 640x512 | Расход энергии | 0,8 Вт |
---|---|---|---|
Спектральный диапазон | 8~14 мкм | Тангаж пиксела | 12 мкм |
NETD | <40mK | Частота кадров | 25Hz/30Hz |
Высокий свет | модуль термического изображения VOx 0.8W LWIR,Модуль 640x512 термического изображения VOx,Модуль ультракрасной камеры LWIR термальный |

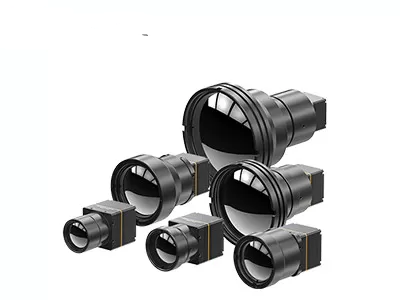

Модуль 640x512 термического изображения VOx LWIR интегрировал в ультракрасную камеру
Термальный модуль TWIN612 новый продукт прибытия начатый глобальной сенсорной техникой. Он интегрирует детектор керамического пакета 640×512/12µm uncooled ультракрасный. С типичным NETD<40mk, термальный модуль TWIN612 смог представить более ясное, более острое и более детальное изображение.
С рядом измерения температуры -20℃~150℃/0~550℃, точностью ±2℃ или ±2% и частотой кадров до 30Hz, термальный модуль гарантирует ровное термальное изображение и точное измерение температуры.
Термальный модуль TWIN612 имеет преимущества компактного дизайна, облегченной структуры и расхода энергии как низко как 0.8w. С увеличенными алгоритмами изображения и функцией измерения температуры, термальный модуль TWIN612 представляет более стабилизированные изображения и точную температуру.
Керамический упаковывая процесс подобен металлу упаковывая, который зрелая ультракрасная технология упаковки детектора. Сравненный с металлом упаковывая, том и вес упакованного детектора значительно будут уменьшены. Таким образом, термальный модуль TWIN612 смог быть приложен к индустриям которые имеют строгие требования на размере, весе и расходе энергии.
- Мини размер: 25.4mm×25.4mm×35mm
- Легковес: 25g
- Типичное NETD<40mk>
- острое, ясное термическое изображение
- Типичный расход энергии как низко как 0.8W
Модель | TWIN612/R |
Представление детектора инфракрасн | |
Разрешение | 640×512 |
Размер пиксела | 12μm |
Спектральный ряд | 8~14μm |
Типичное NETD | <40mK |
Обработка изображений | |
Частота кадров | 25Hz/30Hz |
Время запуска | 6s |
Сетноое-аналогов видео | PAL/NTSC |
Видео цифров | YUV/BT.656/LVDS/USB2.0 |
Показ изображения | 11 в полном (белое горячее/лава/Ironbow/Aqua/горячие утюг/медицинский/ледовитый/радуга 1/радуга 2/накаленное докрасна/черные горячие) |
Алгоритм изображения | NUC/3D/2D/DRC/EE |
Электротехнические условия | |
Стандартный внешний интерфейс | 50pin_HOURS |
Интерфейс связи | RS232/USB2.0 |
Подача напряжения | 4~5.5V |
Типичный расход энергии | 0.8W |
Измерение температуры | |
Температурная амплитуда рабочей температуры | -10℃~50℃ |
Ряд измерения температуры | -20℃~150℃, 0℃~550℃ |
Точность измерения температуры | Большой ±2℃ или ±2% |
SDK | Windows/Линукс; Достигните анализа и преобразования видеопотока от серого цвета к температуре |
Физические характеристики | |
Размер (mm) | 25.4×25.4×35 (без объектива) |
Вес | 25g (без объектива) |
Экологическая приспособляемостьь | |
Рабочая температура | -40℃~+70℃ |
Температура хранения | -45℃~+85℃ |
Влажность | 5%~95%, не-конденсирующ |
Вибрация | 5.35grms, ось 3 |
Удар | Половинная волна синуса, 40g/11ms, 3 ось, направление 6 |
Оптика | |
Опционный объектив | Фиксированное Athermal: 13mm |
Модуль термического изображения TWIN612/R приложен к полю термографии, контроля состояния безопасности, полезных нагрузок UAV, роботов, умного оборудования, ADAS, пожаротушения & спасения
1. Что инфракрасное излучение?
Говоря об ультракрасном термическом изображении, первая вещь для того чтобы думать около инфракрасное излучение (инфракрасн). Длина волны энергии инфракрасного излучения начинает на около 700nm и удлиняет до около 1mm. Все объекты испускают некоторое количество жары в форме инфракрасного излучения, которое невидимо к нам, потому что во всем электромагнитном спектре, нагой глаз может только увидеть «видимый свет».
2. Как делает ультракрасный термальный imager работа?
Компонент ядра ультракрасного оборудования ультракрасный термальный детектор, который может обидчиво обнаружить крошечную разницу в температуры окружающих объектов. После этого, он собирает эти данные по радиации от объекта и выводит наружу данные по температуры для отображать, который основан на данных по разнице в температуры. Горячий объект, больше инфракрасное излучение он производит. Если интенсивность слишком высока, то вы можете чувствовать его как жара.
