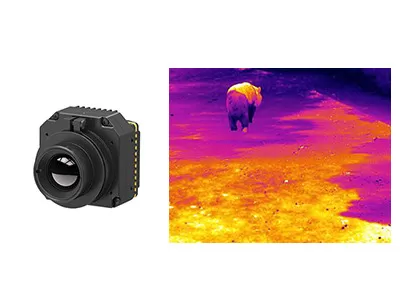

Неохлаждаемый сердечник тепловизионной камеры LWIR 384x288/12 мкм для плавного формирования изображений

  • 384x288 / 12μm Uncooled LWIR Thermal Camera Core for Smooth Imaging
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iSE412
Количество мин заказа 1 кусок
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 384x288/12 мкм Частота кадров 50 Гц
Типичный NETD ≤ 30 мК Спектральный диапазон 8~14 мкм
Время запуска 6S Алгоритм изображения НУК/ДРК/DNS/DDE/SFFC
Выделить

Линейное ядр камеры LWIR термальное

,

ядр камеры 50Hz LWIR термальное
Оставьте сообщение
Характер продукции
LWIR 384x288 / 12μm Неохлажденная камера термоизоляции
Обзор продукции
Основанный на нашем собственном высокопроизводительном 384×288/12μм керамическом теплоизоляторе, инфракрасная камера iSE412 исключает необходимость калибровки затвора,эффективно решать проблемы заикания и шума во время наблюденияДля удовлетворения различных потребностей пользователей, iSE412 поддерживает алгоритмы сверхвысокого разрешения, картинку в картинке, настраиваемый OSD, режим сна, электронный зум и другие функции.Он также предлагает различные видеоинтерфейсы и объективы для легкой интеграцииОбщий размер этого мощного ядра камеры составляет менее 25,4×25,4×22,7 мм, с весом ядра менее 26 г,обеспечивает плавный и стабильный опыт обнаружения даже на ограниченном пространстве и в строгих условияхОн идеально подходит для OEM-клиентов для вторичной разработки и интеграции во все виды тепловых фотокамер и инфракрасных камер.
Основные особенности
  • Беззащитная конструкция для более плавного просмотра
    • Не требуется калибровка затвора во время работы, исключая заикание изображения, распространенное в традиционных системах на основе затвора
    • Тихая работа обеспечивает дискретное использование без механического шума
  • Компактный и легкий, гибкий для интеграции
    • Общие габариты системы не превышают 25,4×25,4×22,7 мм, масса ядра ≤ 26±1,5 г
    • Сберегающий пространство конструктивный дизайн позволяет гибко планировать и интегрировать систему
  • Богатая функциями, бесшовная интеграция
    • Поддерживает алгоритмы сверхвысокого разрешения, картинку в картинке, настраиваемый OSD, режим сна, калибровку одним щелчком мыши и совместимость с различными микро-OLED-дисплеями
    • Совместим с несколькими оптическими линзами и компонентами расширения для легкой вторичной разработки и настройки системы
Спецификации продукции
Модель iSE412
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 384×288
Размер пикселя 12 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 30 мК
Обработка изображений
Эффективные пиксели 384×288
Цифровая частота кадров 50 Гц
Время запуска 6s
Цифровое видео YUV420/YUV422/RGB888/RAW
Алгоритм изображения NUC/DRC/DNS/DDE/SFFC
Без затвора Поддерживается
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Направление изображения Горизонтальная/вертикальная/диагональная
Цифровой зум 1х/2х/4х/8х
Яркость изображения Автоматический/ручный
Контраст изображения Автоматический/ручный
Режим компенсации Учебное пособие
Электрические
Стандартный внешний интерфейс
50pin: BP040SB-50-0114-B-R0
Интерфейс связи TTL-232/USB2.0
Цифровой видеоинтерфейс DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Компоненты расширения USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Электрический интерфейс
Напряжение питания 2.7V ~ 5.3V
Типичное потребление энергии 0.8W@50Hz@23±3°C
Механическая/объективная
Размер обнаженного ядра ((мм) 25.4х25.4х22.7 φ36х24.3
Масса ядра (в граммах) 26±1.5 28±1.5
Оптические линзы
Фиксированный фокус: 4,9/9,1/13/19 мм
Фиксированный фокус: 25/35 мм
Компоненты затвора Необязательно
Вибрация 5.35g, случайная вибрация, 3-ося
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза 1500 г@0,4 мс
Уровень защиты IP67 ((Фронтальная линза)
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Сертификация ROHS2.0/REACH
Промышленное применение
Ядро тепловой камеры iSE412 широко используется в промышленном зрении, пожарной и спасательной работе, охране безопасности, наружном наблюдении, машинном зрении, потребительской электронике и многом другом.
Наш способ служения
Предпродажи
  • Анализ потребностей
  • Оценка сценария
  • Выбор продукта
  • Настраиваемые решения
Размещение
  • Быстрая доставка
  • Интеграция системы и тестирование
  • Техническая подготовка
  • Руководство по применению
Послепродажное обслуживание
  • Диагностика на расстоянии
  • Гарантийный сервис
  • Усовершенствования прошивки
  • Техническое обслуживание
Часто задаваемые вопросы
Что такое диапазон DRI?
Диапазон DRI - это средство измерения расстояния, на котором инфракрасный детектор может создать изображение конкретной цели и может быть разделен на диапазон обнаружения, диапазон распознавания,и диапазон идентификации.

D (обнаружение):способность отличать объект от фона
R (признание):способность к классификации класса объекта (животное, человек, транспортное средство, лодка...)
I (идентификация):способность подробно описать объект (человек с шляпой, олень, джип...)

Согласно критериям Джонсона, когда вероятность детализации цели, видимой на расстоянии DRI, составляет 50%, минимальные пары числовых линий цели составляют 1:3:6 (или 1:4:8), а соответствующее минимальное количество пикселей - 2:612 (или 2:816).

Предположим, что диаметр цели H, фокусное расстояние f, размер пикселя d, а количество пар линий n, тогда расстояние просмотра L=H×f/(2n×d)
