ЧАСЫ 50pin взаимодействуют Uncooled ядр камеры термического изображения для животного замечания
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 640x512 / 17 мкм | Объектив | Доступно несколько |
---|---|---|---|
Вес | <90 г | NETD | <30 мК |
Спектральный диапазон | 8~14 мкм ДВ | Размер | 44,5x44,5x33,6 мм |
Высокий свет | ЧАСЫ 50pin взаимодействуют ядр камеры,Ядр камеры животного замечания Uncooled |

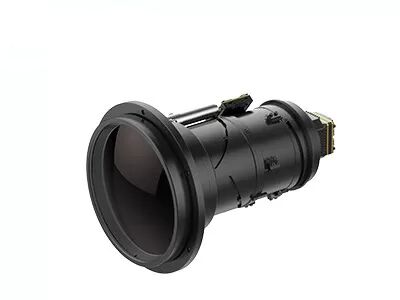

Uncooled модуль 640x512 17μM камеры термического изображения для животного замечания
PLUG617 один из модуля датчика камеры серии ШТЕПСЕЛЬНОЙ ВИЛКИ uncooled термального развитого глобальной сенсорной техникой (GST).
Состоят из датчик камеры 640x512/17µm uncooled термальный, полная серия оптически компонентов, цепь обработки сигнала и уникальный алгоритм обработки изображений, модуль камеры PLUG617 LWIR обеспечивают ясное изображение и главное представление.
Модули серии ШТЕПСЕЛЬНОЙ ВИЛКИ uncooled ультракрасные специально развиты для различных персонализированных требований к замечания, которые обеспечивают различные стандартные промышленные интерфейсы и ультракрасные варианты объектива для того чтобы соотвествовать специфические интеграции. Некоторые профессиональные решения термического изображения были приложены к много применений.
- NETD<30mk>
- Стабилизированное представление
- Легкие интеграция & вставляемый
- Ясные качество & детали изображения
- Сильная экологическая приспособляемостьь
Модель | PLUG617 |
Представление детектора инфракрасн | |
Разрешение | 640x512 |
Тангаж пиксела | 17μm |
Спектральный ряд | 8~14μm |
NETD | <30mk |
Обработка изображений | |
Частота кадров | 9Hz/25Hz/30Hz/50Hz/60Hz |
Время запуска | <10s> |
Сетноое-аналогов видео | PAL/NTSC |
Видео цифров | RAW/YUV/BT656/LVDS |
Компонент расширения | USB/Camerlink |
Затемнять режим | Линейный/гистограмма/смешанный |
Сигнал цифров | 1~8X постоянный сигнал, размер шага 1/8 |
Показ изображения | Черный горячий/белый горячий/псевдо цвет |
Направление изображения | Горизонтально/вертикально/раскосно сальто |
Алгоритм изображения | NUC/AGC/IDE |
Электрическая спецификация | |
Стандартный внешний интерфейс | интерфейс 50pin_HOURS |
Режим связи | RS232-TTL, 115200bps |
Подача напряжения | 4~6V |
Типичный расход энергии | <1> |
Физические характеристики | |
Размер (mm) | 44.5x44.5x36.6 |
Вес | <90g> |
Экологическое приспособление | |
Температура деятельности | -40°C | +70°C |
Температура хранения | -45°C | +85°C |
Влажность | 5%~95%, Не-конденсирующ |
Вибрация | Случайная вибрация 5.35grms, ось 3 |
Удар | волна Полу-синуса, 40g/11ms, 3 направление оси 6 |
Оптика | |
Опционный объектив | Фиксированный фокус Athermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Моторизованный объектив: 75mm/100mm/150mm Непрерывный оптически сигнал: 30-150mm |
Модуль термального imager PLUG617 широко использован в безопасности и контроле, Outdoors, спасении правоохранительных органов, пожаротушении и спасении, полезных нагрузках etc ADAS, UAV.
1. Классификация ультракрасных массивов фокальной плоскости
Согласно охлаждая методу, ультракрасный массив фокальной плоскости можно разделить в охлаженные и uncooled детекторы термического изображения. Охлаженный детектор FPA ультракрасный главным образом принимает бутылку дюара/холодильник быстрого начала холодильник дросселируя и бутылку дюара/цикл Стерлинга в настоящее время. Пока uncooled детектор инфракрасн FPA термальный работает на комнатной температуре. Ядр uncooled системы термического изображения. Самые общие теплочувствительные материалы включают окись ванадия (Vox) и аморфический кремний (-Si). Материал окиси ванадия выбор основного направления в настоящем рынке; он имеет высокотемпературный коэффициент сопротивления, и высокую термальную чувствительность.
