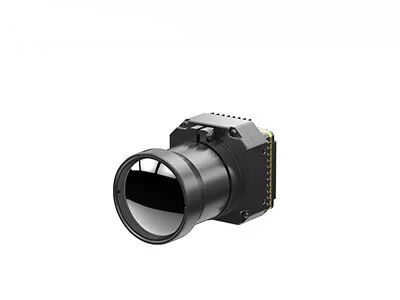

Ядр камеры PAL/NTSC Uncooled термальное с постоянным сигналом 1~8X

Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ВИЛКА617
Количество мин заказа 1 кусок
Цена Negotiable
Условия оплаты Л/К, Т/Т

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512 / 17 мкм Объектив Доступно несколько
Вес <90 г NETD <30 мК
Спектральный диапазон 8~14 мкм ДВ Размер 44,5x44,5x33,6 мм
Высокий свет

Ядр камеры NTSC Uncooled термальное

,

ядр камеры постоянного сигнала 8X термальное

Оставьте сообщение
Характер продукции
Ультракрасный модуль камеры PLUG617



640x512 / модуль камеры термического изображения 17μm Uncooled для Outdoors, животного замечания



Характер продукции



PLUG617 один из модуля датчика камеры серии ШТЕПСЕЛЬНОЙ ВИЛКИ uncooled термального развитого глобальной сенсорной техникой (GST).



Состоят из датчик камеры 640x512/17µm uncooled термальный, полная серия оптически компонентов, цепь обработки сигнала и уникальный алгоритм обработки изображений, модуль камеры PLUG617 LWIR обеспечивают ясное изображение и главное представление.



Модули серии ШТЕПСЕЛЬНОЙ ВИЛКИ uncooled ультракрасные специально развиты для различных персонализированных требований к замечания, которые обеспечивают различные стандартные промышленные интерфейсы и ультракрасные варианты объектива для того чтобы соотвествовать специфические интеграции. Некоторые профессиональные решения термического изображения были приложены к много применений.



Основные особенности


- NETD<30mk> - Стабилизированное представление
- Легкие интеграция & вставляемый
- Ясные качество & детали изображения
- Сильная экологическая приспособляемостьь



Технические характеристики изделия



Модель PLUG617
Представление детектора инфракрасн
Разрешение 640x512
Тангаж пиксела 17μm
Спектральный ряд 8~14μm
NETD <30mk
Обработка изображений
Частота кадров 9Hz/25Hz/30Hz/50Hz/60Hz
Время запуска <10s>
Сетноое-аналогов видео PAL/NTSC
Видео цифров RAW/YUV/BT656/LVDS
Компонент расширения USB/Camerlink
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров 1~8X постоянный сигнал, размер шага 1/8
Показ изображения Черный горячий/белый горячий/псевдо цвет
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс интерфейс 50pin_HOURS
Режим связи RS232-TTL, 115200bps
Подача напряжения 4~6V
Типичный расход энергии <1>
Физические характеристики
Размер (mm) 44.5x44.5x36.6
Вес <90g>
Экологическое приспособление
Температура деятельности -40°C | +70°C
Температура хранения -45°C | +85°C
Влажность 5%~95%, Не-конденсирующ
Вибрация Случайная вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Оптика
Опционный объектив Фиксированный фокус Athermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm
Моторизованный объектив: 75mm/100mm/150mm
Непрерывный оптически сигнал: 30-150mm



Промышленные применения



Модуль термального imager PLUG617 широко использован в безопасности и контроле, Outdoors, спасении правоохранительных органов, пожаротушении и спасении, полезных нагрузках etc ADAS, UAV.



Ядр камеры PAL/NTSC Uncooled термальное с постоянным сигналом 1~8X 0



Хваления от клиентов



Ядр камеры PAL/NTSC Uncooled термальное с постоянным сигналом 1~8X 1



Ч.З.В.



1. Что ультракрасное разрешение детектора



То есть, число пикселов термического изображения. Более высокое разрешение значит больше пунктов замечания и измерения температуры, таким образом более небольшой целью на международном можно наблюдать и измерять. Обычно разрешение ультракрасных рядов термического изображения от 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, etc. с более высоким разрешением, цена детектора будет больше.



2. Область видимости (FOV)



Оно ссылается на двухмерную область видимости космоса объекта наблюдаемого оптической системой ультракрасного термального imager. Принимать горизонтальный FOV в качестве примера, высказывающ предположение о том, что размер массива детектора A×B, размер пиксела d, и фокусное расстояние объектива f, тогда горизонтальный угол θ=2×acrtan FOV (A×d/2f).

После того как массив детектора и размер пиксела выбраны, изменения области видимости единственные с фокусным расстоянием оптической системы: с более длинным фокусным расстоянием, область видимости будет уже; с более коротким фокусным расстоянием, область видимости будет шире.
