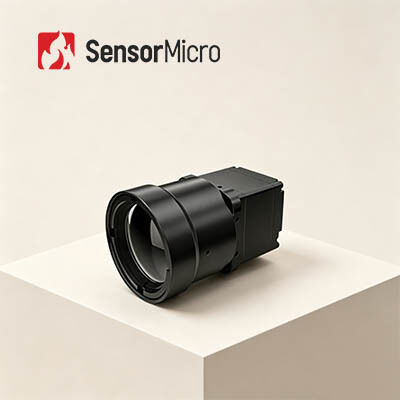

iSE612 Неохлажденное LWIR тепловое ядро камеры с разрешением 640x512 12μm Размер пикселя и безоткрывающая работа
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iSE612 |
| Количество мин заказа | 1 кусок |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Типичное энергопотребление | 0,8 Вт при 50 Гц при 23 ± 3 ℃ | тип | Неохлаждаемый инфракрасный модуль |
|---|---|---|---|
| Разрешение | 640x512/12 мкм | NETD | ≤20мК |
| Спектральный ответ | 8μm | 14μm | Цифровая частота кадров | 50 Гц |
| Выделить | Ядр 12uM камеры LWIR,Ядр камеры PLUG612 LWIR |
||
Характер продукции

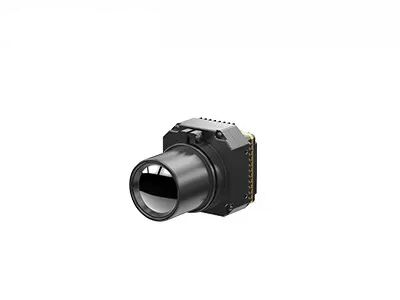

iSE612 Неохлаждаемая тепловизионная камера LWIR, ядро 640x512, 12 мкм с четким тепловизионным изображением
Обзор продукта
Тепловизионное ядро iSE612 сочетает в себе неохлаждаемый термодатчик размером 640x512/12 мкм с комплексными оптическими компонентами, схемой обработки сигналов и усовершенствованными алгоритмами обработки изображений, обеспечивающими исключительную четкость изображения и превосходную производительность.
Это ядро инфракрасной камеры устраняет необходимость в калибровке затвора, эффективно решая проблемы заикания и шума во время наблюдения. Разработанный с учетом разнообразных требований пользователей, iSE612 поддерживает алгоритмы сверхвысокого разрешения, функцию «картинка в картинке», настраиваемое экранное меню, спящий режим, электронный зум и другие расширенные функции. Он предлагает несколько видеоинтерфейсов и варианты объективов для простой интеграции, а оптимизированный для SWaP дизайн обеспечивает превосходное качество изображения в условиях ограниченного пространства.
Основные характеристики
- Гладкая, стабильная и высокая экономичность:Калибровка затвора во время работы не требуется, что устраняет заикание изображения, характерное для традиционных систем с затвором. Использует экономичный детектор ApexCore в керамической упаковке с NETD≤20mK.
- Компактный и легкий, гибкий для интеграции:Размеры всего 25,4×25,4×22,7 мм, вес голого ядра ≤26±1,5 г. Компактная конструкция конструкции обеспечивает гибкую компоновку и интеграцию системы.
- Богатые возможности для бесшовной интеграции:Поддерживает алгоритмы сверхвысокого разрешения, «картинка в картинке», настраиваемое экранное меню, спящий режим, калибровку одним щелчком мыши и совместимость с различными дисплеями Micro OLED. Совместим с несколькими оптическими линзами и удлинительными компонентами, что упрощает доработку и настройку системы.
Технические характеристики продукта
| Модель | iSE612 | |
| Индикаторы ИК-детекторов | ||
| Чувствительный материал | голосовая связь | |
| Разрешение | 640×512 | |
| Размер пикселя | 12 мкм | |
| Спектральный отклик | 8 мкм ~ 14 мкм | |
| Типичный NETD | ≤20мК | |
| Обработка изображений | ||
| Цифровая частота кадров | 50 Гц | |
| Время запуска | 6 с | |
| Цифровое видео | YUV420/YUV422/RGB888/RAW | |
| Алгоритм изображения | НУК/ДРК/DNS/DDE/SFFC | |
| Беззатворный | Поддерживается | |
| Отображение изображения | 10 типов (Белый горячий/Лавовый/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий) | |
| Направление изображения | Горизонтальный/Вертикальный/Диагональный | |
| Цифровой зум | 1x/2x/4x/8x | |
| Электрический | ||
| Стандартный внешний интерфейс | 50-контактный:BP040SB-50-0114-B-R0 | |
| Коммуникационный интерфейс | ТТЛ-232/USB2.0 | |
| Цифровой видеоинтерфейс | DVP8/BT.656/DVP16/BT.1120/USB2.0/МИПИ-DSI-4LANE | |
| Компоненты расширения | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Электрический интерфейс | ||
| Напряжение питания | 2,7 В~5,3 В | |
| Типичное энергопотребление | 0,8 Вт при 50 Гц при 23 ± 3 ℃ | |
| Механический/объектив | ||
| Размер голого ядра (мм) | 25,4×25,4×22,7 мм | φ36×24,3 мм |
| Вес голого ядра (г) | 26±1,5 | 28±1,5 |
| Оптическая линза | Атермальный объектив с фиксированным фокусом: 4,8 мм/9,1 мм/13 мм/19 мм | Атермальный объектив с фиксированным фокусом: 25 мм/35 мм/50 мм/70 мм/100 мм Ручная фокусировка: 25 мм/35 мм/50 мм Моторизованный объектив: 75 мм/100 мм/150 мм Непрерывный зум: 15–75 мм/20–100 мм/28–90 мм/30–150 мм/30–180 мм/25–225 мм |
| Влияние | Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза | 1500 г при 0,4 мс |
| Вибрация | 5,35 г, случайная вибрация, 3 оси | |
| Компоненты затвора | Необязательный | |
| Экологическая адаптивность | ||
| Рабочая температура | -40℃~+70℃ | |
| Температура хранения | -45℃~+85℃ | |
| Влажность | 5%~95%, без конденсации | |
| Сертификация | ROHS2.0/ДОСТИГАЕМОСТЬ | |
Промышленное применение
Промышленное видение Пожаротушение и спасение Наблюдение за безопасностью Наружное наблюдение Машинное зрение Бытовая электроника
Наши преимущества
- Полная документация:Руководства по продуктам, руководства по настройке и рекомендации по выбору для немедленного внедрения.
- Помощь в разработке и тестировании:Примеры услуг комплексного тестирования, оценки производительности и проверки параметров.
- Расширенный набор инструментов разработчика:SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
- Удаленная техническая поддержка:Круглосуточная поддержка с быстрым реагированием и своевременным решением критических проблем.
- Гарантия:Оригинальные детали и строгое соблюдение технологических процессов для восстановления оптимальной производительности.
Часто задаваемые вопросы
Что такое разрешение инфракрасного детектора?
Разрешение инфракрасного детектора относится к количеству пикселей в тепловизионном изображении. Более высокое разрешение означает больше точек наблюдения и измерения температуры, что позволяет обнаруживать более мелкие цели на больших расстояниях. Обычное разрешение инфракрасного тепловидения варьируется от 256x192, 384x288, 640x512, 800x600, 1024x768 до 1280x1024. Более высокое разрешение обычно увеличивает стоимость детектора.
Что такое поле зрения (FOV)?
Поле зрения — это двумерное поле зрения пространства объекта, наблюдаемое оптической системой инфракрасного тепловизора. Возьмем, к примеру, горизонтальное поле зрения, с размером матрицы детекторов A×B, размером пикселя d и фокусным расстоянием объектива f, угол горизонтального поля зрения θ=2×arctan(A×d/2f). После выбора матрицы детекторов и размера пикселей поле зрения меняется только в зависимости от фокусного расстояния оптической системы: большее фокусное расстояние приводит к более узкому полю зрения, а более короткое фокусное расстояние обеспечивает более широкое поле зрения.
