Охлаждаемый оптический газовый тепловизор MWIR Тепловой модуль 320x256
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xФункция | Обнаружение утечки газа | Криоохладитель | РС058/РС058И |
---|---|---|---|
Разрешение детектора | 320x256 | Размер пикселя | 30 мкм |
NETD | 10 мК (F1.5) | Спектральный диапазон | 3,2±0,1~3,5±0,1 мкм |
Высокий свет | Тепловой модуль MWIR 320x256,Охлаждаемый тепловой модуль MWIR,Модуль визуализации газа MWIR |
модуль оптического изображения газа 320кс256 30μМ охлаженный МВИР термальный для визуализировать утечки газа

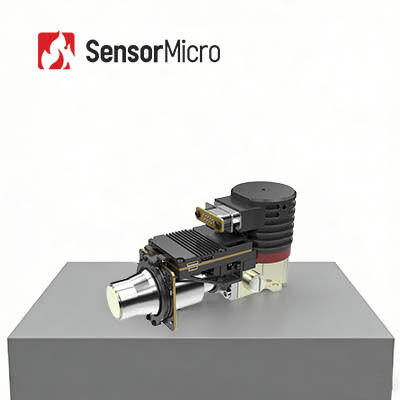

Охлаждаемый рекламный модуль EYAS330G разработан на базе охлаждаемого инфракрасного детектора C330M-G и оснащен высокопроизводительной схемой обработки сигналов.Это ускоритель для клиентов, которым трудно начать быструю интеграцию оптической системы газовой визуализации.Используя инфракрасную технологию, можно быстро и эффективно обнаруживать невидимые утечки летучих органических соединений (ЛОС) для обеспечения безопасности производства, транспортировки и переработки на нефтехимических предприятиях.
Сократите цикл разработки
• Использование высокопроизводительных схем обработки сигналов для преобразования аналогового сигнала в цифровой.
• Поддержка источника питания 12 В для сертификации взрывозащищенности.
Простая и быстрая интеграция
• Интерфейс Cameralink выводит 16-битные данные RAW, управление последовательным портом
• Интегрированная структура, имеющая одинаковые размеры с детектором
Модель | ЭЯС330Г | ЭЯС330Г2 |
Производительность | ||
Разрешение | 320×256 | |
Размер пикселя | 30 мкм | |
Криоохладитель | RS058 | РС058И |
Спектральный диапазон | 3,2 мкм±0,1 мкм~3,5 мкм±0,1 мкм | |
Время охлаждения (25 ℃) | ≤6мин30с | ≤7мин |
Типичный NETD | 10 мК (F1.5) | |
Рабочий режим | ||
Частота кадров | 1~200 Гц (регулируемый) | |
Рабочий режим | снимок;Режим интеграции ITR;Режим Windows;анти-цветение | |
Электрические характеристики | ||
Стандартный внешний интерфейс | QSH 60pin | |
Цифровое видео | Выход Cameralink: 16-битные необработанные данные | |
Внешняя синхронизация | CC1: внешняя синхронизация кадра INT CC2: внешняя синхронизация MC |
|
Коммуникация | Последовательный порт Cameralink: TFG+/-, TC+/-, 9600 бит/с | |
Источник питания | Панель обработки изображений канала 1: 5 В Канал 1 Криоохладитель: 24 В |
Панель обработки изображений канала 1: 5 В Канал 1 Криоохладитель: 12 В |
Стабильное энергопотребление | 7 Вт | |
Размер (мм) | 142×58,5×71 | |
Масса | ≤680г | |
Рабочая температура | -40°К~+60°К |
Охлаждаемый модуль AD EYAS330G используется для визуализации невидимых ЛОС (летучих органических соединений) и обнаружения утечек газа, таких как: метан, этан, пропан, бутан, пентан, гексан, гептан, октан, этилен, пропилен, изопрен, метанол, этанол, Бутанон, бензол, толуол, ксилол, этилбензол и т.д.
1. Преимущества оптической газовой визуализации
Экономия времени и эффективность: поддержка крупномасштабного обнаружения в реальном времени, быстрое обнаружение утечек, отсутствие необходимости прерывания производства.
Обнаружение на большом расстоянии: вдали от опасных и сложных зон, бесконтактный неразрушающий контроль, без дополнительного источника излучения
Легко анализировать: интуитивно понятное изображение, мгновенное сохранение, удобный анализ
Многофункциональный контроль: можно обнаружить различные газы с отличной функцией дистанционного измерения температуры
2. Принцип работы оптической газовой визуализации
Оптическая газовая визуализация — это своего рода инфракрасная технология, позволяющая обнаруживать невидимые промышленные газы.
После поглощения инфракрасного излучения на определенных длинах волн между газом и фоном возникает разница в инфракрасном излучении.
Инфракрасный детектор для обнаружения утечек газа со встроенным узкополосным фильтром принимает только инфракрасный диапазон, близкий к пику инфракрасного поглощения газа, и может преобразовывать газ в видимые инфракрасные изображения за счет разницы излучений между газом и фоном.
