Охлажденный датчик 320кс256 термического изображения МВИР с роторным охладителем Стирлинг
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xФункция | Обнаружение утечки газа | Охладитель Cryo | RS058/RS058I/LS734 |
---|---|---|---|
Разрешение детектора | 320x256 | Размер пиксела | 30μm |
NETD | ≤15mK | Спектральный ряд | 3.2±0.1~3.5±0.1μm |
Высокий свет | Роторный тепловизионный датчик охладителя Стирлинга,охлаждаемый тепловизионный датчик MWIR |

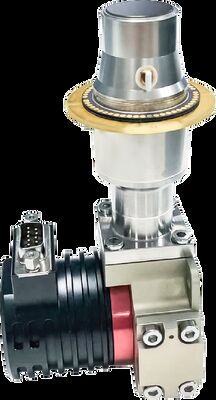

320x256 датчик термического изображения с охлаждением 30μM MWIR для визуализации утечек газа
Охлаждаемый инфракрасный детектор C330M-G специально разработан для обнаружения утечек газа ЛОС с функцией преобразования инфракрасного излучения цели с длиной волны 3,2–3,5 мкм в электрический сигнал.Его внешний механический интерфейс, оптический интерфейс и электронный интерфейс обычно используются и могут быть расширены.C330M-G может широко использоваться для мониторинга атмосферной среды и обнаружения утечек газа, выбросов загрязняющих веществ, обнаружения химических газов на нефтехимических и нефтеперерабатывающих заводах.
Оптическая газовая визуализация
• Бесконтактное обнаружение на большом расстоянии
• Высокоэффективный, безопасный и широкий спектр обнаружения утечек газа
Высокая чувствительность
• Высокочувствительный охлаждаемый инфракрасный детектор, достаточно эффективный при низкой концентрации газа и медленном потоке газа.
• Эффективное обнаружение утечек включает алканы, алкены, спирты, бензолы, кетоны и другие газы.
Разработано для требований пользователей
• Поддержка источника питания 12 В для сертификации взрывозащищенности.
• Доступны различные криокулеры с малым весом, низким энергопотреблением, длительным сроком службы и высокой надежностью.
• Настраиваемый спектральный диапазон: 3 мкм~5 мкм MWIR (для других типов обнаружения газов: CO, CO2 и т. д.)
Модель | C330M-G | ||
Чувствительный материал | HgCdTe/МСТ | ||
Разрешение | 320×256 | ||
Размер пикселя | 30 мкм | ||
Спектральный диапазон | 3,2 мкм ± 0,1 мкм ~ 3,5 мкм ± 0,1 мкм (настраиваемый диапазон: 3 мкм ~ 5 мкм) | ||
Рабочий режим | снимок;Режим интеграции ITR;Режим Windows;анти-цветение | ||
Емкость заряда | 36Me-/12Me- | ||
Динамический диапазон | ≥80 дБ | ||
Количество выходов | 1 или 4;До 6,6 МГц на выход | ||
Типичный NETD | 10 мК (F1.5) | ||
Эффективная скорость пикселей | ≥99,5% | ||
Неравномерность реакции | ≤8% | ||
Криоохладитель | RS058 | РС058И | ЛС734 |
Тип кулера | Встроенный роторный охладитель Стирлинга | Встроенный роторный охладитель Стирлинга | Линейный роторный охладитель Стирлинга |
Стабильное энергопотребление | ≤7Вт | ≤7Вт | ≤10 Вт |
Максимум.Потребляемая мощность | ≤15 Вт | ≤15 Вт | ≤45 Вт |
Источник питания | 24 В постоянного тока | 12 В постоянного тока | 24 В постоянного тока |
Время охлаждения | ≤6мин30с | ≤7мин | ≤5мин |
Размер (мм) | 142 x 58,5 x 71 | 142×58,5×71 | Компрессор Φ46×122 Дьюар Φ40×114 |
Масса | ≤600г | ≤600г | ≤1,2 кг |
Рабочая температура | -45°С ~ +71°С |
Охлаждаемый тепловизионный детектор MWIR для обнаружения утечек газа C330M-G используется для клиентов, которые имеют большие возможности для развития.Встраивая этот охлаждаемый термодатчик, можно обнаруживать и визуализировать невидимые ЛОС (летучие органические соединения), чтобы избежать дальнейшего повреждения.К этим газам относятся: метан, этан, пропан, бутан, пентан, гексан, гептан, октан, этилен, пропилен, изопрен, метанол, этанол, бутанон, бензол, толуол, ксилол, этилбензол и т. д.
Часто задаваемые вопросы
1. Как работает микроболометр с неохлаждаемой матрицей в фокальной плоскости?
Используя принцип теплового эффекта инфракрасного излучения, неохлаждаемый инфракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с помощью материала, поглощающего инфракрасное излучение, так что температура чувствительного материала увеличивается.Затем определенный физический параметр чувствительного материала соответствующим образом изменяется и преобразуется в электрический сигнал или сигнал видимого света с помощью определенного механизма преобразования, предназначенного для реализации обнаружения объекта.
2. В чем преимущество неохлаждаемого инфракрасного детектора?
Неохлаждаемый инфракрасный детектор в фокальной плоскости не нуждается во встроенном охладителе Дьюара (IDCA) и может работать при комнатной температуре.Он имеет преимущества быстрого запуска, низкого энергопотребления, небольшого размера, легкого веса, длительного срока службы, низкой стоимости и так далее.Хотя чувствительность неохлаждаемого инфракрасного детектора в фокальной плоскости не так хороша, как у охлаждаемых инфракрасных детекторов, после многих лет разработки его стоимость явно лучше, чем у охлаждаемого детектора, который имеет более широкую перспективу применения.
