Безлучие 640×512 Разрешение 8μm Пиксельный пичч Инфракрасный модуль камеры для медицинской термической визуализации
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | RoHS2.0; Reach |
| Номер модели | iHA608W |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.6W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 8 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 25 Гц |
| Выделить | Модуль камеры радиации свободный ультракрасный,Медицинский ультракрасный модуль 384x288 камеры,Медицинский термальный модуль камеры изображения |
||
Характер продукции
Безопасный инфракрасный камерный модуль 640×512/8 мкм без излучения для медицинского тепловизионного скрининга
Обзор продукта

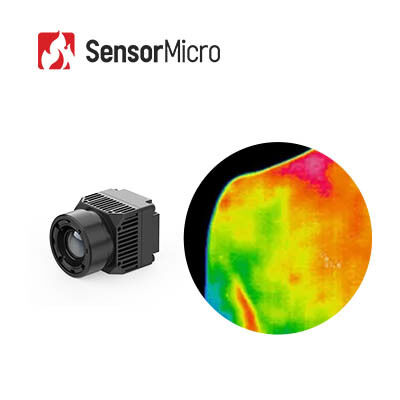

Неохлаждаемый тепловизионный модуль iHA608W представляет собой профессиональное решение для тепловидения, оснащенное высокопроизводительным инфракрасным детектором с разрешением 640×512 и размером пикселя 8 мкм, ориентированное на бесконтактное интеллектуальное измерение температуры. Благодаря точности измерения температуры ±0,5 °C и оптимизированной технологии формирования медицинских изображений он обеспечивает четкие тепловые изображения и стабильный вывод данных о температуре. Обладая миниатюрными размерами, малой массой и широким набором интерфейсов, данный модуль поддерживает быструю системную интеграцию и вторичную разработку. Он служит идеальным базовым компонентом для коммерческого медицинского скринингового оборудования, бытовых приборов контроля здоровья и систем мониторинга температуры в животноводстве.
Основные особенности
- Точные измерения, детализированное тепловизионное изображение
- Разработан специально для бесконтактного измерения температуры тела с точностью до ±0,5 °C
- Оптический объектив медицинского класса и специализированные алгоритмы обработки медицинских изображений обеспечивают четкое изображение
- Компактная конструкция, удобство интеграции
- Оснащен инфракрасным детектором ApexCore с шагом пикселя 8 мкм для обеспечения компактного форм-фактора
- Размеры всего 21×21×31,5 мм и вес 25±2 г делают его идеальным для интеграции в компактные устройства
- Быстрая интеграция, простая разработка
- Стандартизированные интерфейсы Type-C + USB 2.0 для упрощенной системной интеграции
- Предоставляет SDK для Windows, Android и Linux для быстрого и простого старта разработки
Технические характеристики
| Модель | iHA608W |
|---|---|
| Параметры ИК-детектора | |
| Чувствительный материал | VOx |
| Разрешение | 640×512 |
| Размер пикселя | 8 мкм |
| Спектральный диапазон | 8 мкм ~ 14 мкм |
| Типичная NETD | ≤30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | RAW/YUV/TMP |
| Алгоритмы обработки изображений | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | Медицинский / Псевдоцвета |
| ПО для ПК | Управление модулем и отображение видео |
| Измерение температуры | |
| Рабочая температура | 10 ℃ ~ +50 ℃ |
| Диапазон измерения температуры | 32 ℃ ~ +42 ℃ |
| Точность измерения температуры | ≤±0,5 ℃ (после 2-минутного прогрева, при температуре окружающей среды 23±3 °C, температуре объекта 32–42 °C) |
| Дистанция измерения | 0,5–5 м; поддержка многодистанционного измерения температуры через SDK |
| SDK | Поддержка SDK для Windows/Android/Linux, анализ видеопотока, управление модулем, измерение температуры по всей матрице, тепловизионная визуализация, настройка температурных окон, комплексная интеграция |
| Электрические характеристики | |
| Стандартный внешний интерфейс | USB(TYPE-C) |
| Интерфейс связи | USB |
| Интерфейс цифрового видео | USB 2.0 |
| Напряжение питания | 5 В ± 0,5 |
| Типичное энергопотребление | 0,6 Вт |
| Оптический объектив | |
| Фокусное расстояние | 4 мм |
| Тип объектива | Фиксированный фокус, атермальный |
| F/# | 1 |
| Поле зрения FOV (Г×В) | 69,2°×55,4° |
| Механические параметры | |
| Размер (включая объектив) | 21 мм × 21 мм × 31,5 мм (включая объектив 4 мм) |
| Вес (включая объектив) | 25 г ± 2 (включая объектив 4 мм) |
| Устойчивость к условиям окружающей среды | |
| Рабочая температура | -10 ℃ ~ +50 ℃ |
| Температура хранения | -45 ℃ ~ +85 ℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 grms, случайная вибрация, по 3 осям |
| Ударные нагрузки | Полусинусоидальная волна, 40g/11 мс, направление удара: 3 оси, 6 направлений |
| ЭСР | Контактный разряд 6 кВ; воздушный разряд 8 кВ |
| Сертификация | |
| Экологическая сертификация | ROHS2.0/REACH |
Области применения
Ожидается, что тепловизионный модуль iHA608W найдет широкое применение в таких сферах, как скрининг заболеваний, физиотерапия традиционной китайской медицины, медицинские осмотры, реабилитация и смежные медицинские направления.
Наши преимущества
Собственные технологии производства инфракрасных детекторов
- 8-дюймовые неохлаждаемые инфракрасные детекторы VOx 0,11 мкм
- 8-дюймовые охлаждаемые инфракрасные детекторы MCT 0,5 мкм
- 8-дюймовые охлаждаемые инфракрасные детекторы T2SL 0,5 мкм
Производственные мощности и преимущества
- 6 миллионов инфракрасных детекторов собственной разработки в год
- Полупроводниковое производство площадью 30 000 м²
- Чистые помещения площадью 20 000 м²
Часто задаваемые вопросы
1. Что такое температурная чувствительность?
Температурная чувствительность, также называемая NETD (разность температур, эквивалентная шуму), является ключевым параметром для оценки средневолновых (MWIR) и длинноволновых (LWIR) тепловизионных камер. Она напрямую связана с четкостью измерений, выполняемых тепловизором. Это числовое значение, отражающее соотношение сигнал/шум разности температур и измеряемое в милликельвинах (мК). Чем меньше значение температурной чувствительности, тем выше чувствительность и тем четче изображение.
2. Каковы сферы применения тепловидения?
Измерение температуры и всепогодная съемка — две основные функции технологии инфракрасного тепловидения. Продукты, разработанные на базе этих технологий, широко используются в системах безопасности и мониторинга, промышленном контроле, пожаротушении, предиктивном техническом обслуживании, системах ADAS, эпидемиологическом контроле, AIoT и многих других областях.
