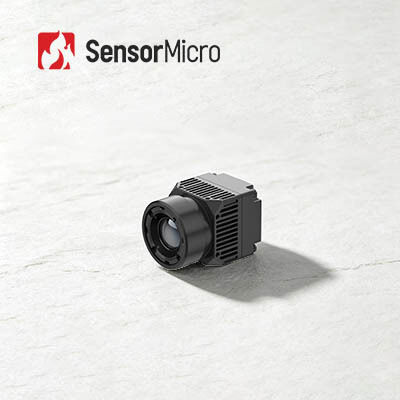

Быстро интегрируемый модуль тепловизионной камеры с разрешением 640x512, шагом пикселя 8 мкм и точностью ±0,5 °C для сферы здравоохранения
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | RoHS2.0; Reach |
| Номер модели | iHA608W |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.6W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 8 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 25 Гц |
| Выделить | Модуль для фотокамеры с тепловым изображением 17um,Модуль термокамеры 384x288,Модуль тепловой камеры с быстрой интеграцией |
||
Характер продукции
Модуль камеры тепловой визуализации с быстрой интеграцией 640x512 8μm для здравоохранения
Обзор продукции
Модуль камеры термоизоляции iHA608W использует инфракрасный детектор ApexCore 640×512/8μm для медицинского бесконтактного измерения температуры с точностью до ± 0,5 °C.С эксклюзивными медицинскими алгоритмами термической обработкиКомпактный и легкий с дизайном пикселей 8 мкм, ядро включает видео типа C и USB2.0 интерфейсы с поддержкой SDK для нескольких платформИдеально подходит для медицинской диагностики, обследования здоровья и измерения температуры скота.
Основные особенности
- Точное измерение температуры и тонкое тепловое изображение
- Неконтактное измерение температуры тела с точностью до ±0,5°C
- Медицинские линзы и специальные алгоритмы для четкого тепловизуального изображения
- Легкое компактное встроенное ядро
- 8-микронный инфракрасный детектор ApexCore для миниатюризированной планировки
- Размеры 21×21×31,5 мм, вес 25±2 г
- Бесплатная интеграция для разработчиков
- Двойные интерфейсы типа C + USB2.0
- SDK для Windows, Android и Linux
Спецификации продукции
| Модель | iHA608W |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 640×512 |
| Размер пикселя | 8 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25 Гц |
| Время запуска | ≤ 6 с |
| Цифровое видео | РАУ/ЮВ/ТМП |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | Медицинский/псевдоцвет |
| Программное обеспечение ПК | |
| Программное обеспечение | Модуль управления и видеодисплей |
| Измерение температуры | |
| Операционная температура | 10°C~+50°C |
| Диапазон измерения температуры | 32°C~+42°C |
| Точность измерения температуры | ≤±0,5°C (после 2-минутного разогрева, окружающая среда 23±3°C, целевая температура 32-42°C) |
| Расстояние измерения | 0.5m-5m; поддерживает многодистанционное измерение температуры через SDK |
| SDK | Поддержка SDK Windows/Android/Linux, реализация анализа потока видео, управление модулями, всеобъемлющее измерение температуры массива, изображение температуры, установка окна температуры, многократная интеграция |
| Электрические | |
| Стандартный внешний интерфейс | USB ((ТИП-С) |
| Интерфейс связи | USB |
| Цифровой видеоинтерфейс | USB2.0 |
| Напряжение питания | 5В±0.5 |
| Типичное потребление энергии | 0.6W |
| Оптические линзы | |
| Длина фокусировки | 4 мм |
| Тип линзы | Фиксированный фокус атермальный |
| Ф# | 1 |
| FOV ((H×V) | 690,2°×55,4° |
| Механические | |
| Размер (включая линзы) | 21 мм × 21 мм × 31,5 мм (включая линзы 4 мм) |
| Масса (включая линзы) | 25 g±2 (включая линзы 4 мм) |
| Приспособимость к окружающей среде | |
| Операционная температура | -10°C~+50°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35 грамм, случайная вибрация, 3-осяная |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара, 3 оси, 6 направления |
| ESD | 6 кВ контактный разряд; 8 кВ воздушный разряд |
| Сертификация | |
| Экологическая сертификация | ROHS2.0/REACH |
Промышленное применение
Ожидается, что тепловой модуль iHA608W будет широко применяться в области скрининга заболеваний, физиотерапии традиционной китайской медицины, медицинского осмотра, реабилитации,и сопутствующие медицинские приложения.
Преимущества портфеля продуктов
- Диверсифицированный портфель продуктов:Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
- Богатый ассортимент продукции:Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
- Выдающаяся работа:Четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем.
- Легкая интеграция:Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Часто задаваемые вопросы
1О металлической упаковке инфракрасный детектор
Металлическая упаковка использует металлическую трубную оболочку, термоэлектрический охладитель (TEC) и колонничный геттер.TEC играет важную роль в стабилизации рабочей температуры, так что инфракрасный детектор работает при комнатной температуре, тем самым улучшая способность датчиков тепловой визуализации адаптироваться к экстремальным условиям, таким как сильный туман, дождь и снег.
Недостаток заключается в том, что стоимость слишком высока, что составляет более 60% от общей стоимости производства всей неохлажденной продукции, и вызывает длительный производственный цикл.Этот способ упаковки предназначен для высококачественных приложений.
2О керамической упаковке с инфракрасным детектором
Процесс керамической упаковки похож на металлическую упаковку, которая является зрелой технологией упаковки инфракрасным детектором.объем и вес упакованного детектора будут значительно уменьшеныДля керамической упаковки схема чтения имеет функцию саморегулирующейся температуры работы и не требует стабилизации TEC.
3. Опаковка на уровне вафель
Опаковка на уровне пластины, также известная как упаковка размеров пластины, стала важной частью передовых технологий упаковки в полупроводниковой промышленности.Упаковка на уровне пластинки (WLP) - это процесс завершения упаковки с высоким вакуумом непосредственно на всей пластинке MEMSОн выполняет большую часть или все процедуры упаковки и испытания непосредственно на вафеле инфракрасного детектора перед разбивкой.
Это усовершенствованный пакет чипов, который удовлетворяет потребностям небольшого размера, легкого веса, портативного, портативного, низкой цены и высокой эффективности производства.
