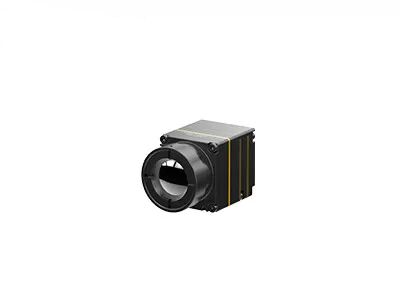

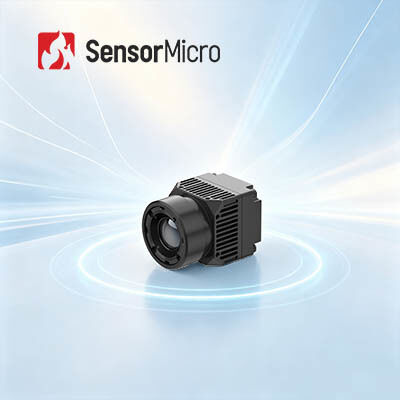

Ядро инфракрасной камеры для неинвазивной медицинской диагностики с разрешением 640x512, шагом пикселя 8 мкм для системы тепловизионной визуализации
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iHA608W |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.6W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 8 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 25 Гц |
| Выделить | Не инвазионное ультракрасное ядр камеры,Ядр камеры медицинского диагноза ультракрасное |
||
Характер продукции
Неинвазивный инфракрасный модуль камеры для системы тепловизионной диагностики
Инфракрасный модуль камеры 640 × 512 / 8 мкм для системы тепловизионной диагностики
Обзор продукта
Тепловизионный модуль iHA608W специально разработан для медицинской диагностики. Интегрированный с разработанным нами инфракрасным детектором 640 × 512 / 8 мкм в корпусе уровня пластины, этот тепловизионный модуль для медицинской диагностики отличается меньшим размером, что гарантирует более низкие затраты на интеграцию. Он обеспечивает более быстрое развитие рынков медицинских и оздоровительных услуг на всех уровнях, делая технологию тепловизионной диагностики доступной для широкой публики.
Используя технологию тепловизионной диагностики, врачи могут проводить 100% безопасные, неинвазивные, бесконтактные обследования всего тела без использования излучения, избегая при этом ненужных процедур тестирования. Распределение тепла в различных частях человеческого тела может быть быстро визуализировано для раннего выявления и диагностики физических отклонений, что облегчает и повышает эффективность дальнейшего лечения.
Основные характеристики
- Точное измерение, плавное изображение- Разработан для бесконтактного определения температуры биологических объектов с высокой точностью измерения ±0,5℃. В сочетании с медицинским объективом и эксклюзивными алгоритмами обработки медицинских изображений для более четкого тепловизионного изображения.
- Ультракомпактный модуль для легкой интеграции- Использует инфракрасный детектор ApexCore с малым пикселем 8 мкм для миниатюризации структуры модуля. Размеры всего 21 × 21 × 31,5 мм при весе 25 ± 2 г, идеально подходит для различных компактных устройств.
- Эффективная интеграция системы и снижение сложности разработки- Стандартные интерфейсы Type-C + USB2.0 для более быстрой интеграции. Предлагаются SDK для Windows/Android/Linux для упрощения разработки.
Технические характеристики продукта
| Модель | iHA608W |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | Vox |
| Разрешение | 640 × 512 |
| Размер пикселя | 8 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30mK |
| Обработка изображений | |
| Частота цифровых кадров | 25 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | RAW/YUV/TMP |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | Медицинский цвет/псевдоцвет |
| Программное обеспечение для ПК | |
| Программное обеспечение | Управление модулем и отображение видео |
| Измерение температуры | |
| Рабочая температура | 10℃ ~ +50℃ |
| Диапазон измерения | 32℃ ~ +42℃ |
| Точность измерения | ±0,5℃ после запуска в течение 2 минут (при диапазоне температуры объекта 32-42℃ и температуре окружающей среды 23±3℃) |
| Расстояние измерения | от 0,5 м до 5 м, а измерения температуры на различных расстояниях могут быть выполнены с помощью SDK |
| SDK | Доступны SDK для Windows/Android/Linux. Обеспечивают анализ видеопотока, управление модулем, комплексное измерение температуры массива, тепловизионное изображение, настройку температурного окна и интеграцию нескольких устройств |
| Электрические параметры | |
| Стандартный внешний интерфейс | USB (TYPE-C) |
| Интерфейс связи | USB |
| Интерфейс цифрового видео | USB2.0 |
| Напряжение питания | 5V ±0.5 |
| Типичное энергопотребление | 0,6 Вт |
| Оптический объектив | |
| Фокусное расстояние | 4 мм |
| Тип объектива | Атермальный с фиксированным фокусом |
| F# | 1 |
| Угол обзора (Г × В) | 69,2° × 55,4° |
| Электрические параметры | |
| Размер (мм) | 21 мм × 21 мм × 31,5 мм (с объективом 4 мм) |
| Вес (г) | 25 г ± 2 (с объективом 4 мм) |
| Приспособляемость к окружающей среде | |
| Рабочая температура | -10℃ ~ +50℃ |
| Температура хранения | -45℃ ~ +85℃ |
| Влажность | 5% ~ 95%, без конденсации |
| Вибрация | 5,35 г среднеквадратичное значение, случайная вибрация, 3 оси |
| Удар | Полусинусоида, 40g/11ms, направление удара 3 оси, 6 направлений |
| Электростатический разряд | Контактный разряд: 6 кВ Воздушный разряд: 8 кВ |
| Сертификация | |
| Защита окружающей среды | ROHS2.0/REACH |
Промышленные применения
Тепловизионный модуль iHA608W в настоящее время и в будущем ожидается широкое применение в областях скрининга заболеваний, физиотерапии традиционной китайской медицины, медицинских осмотров, реабилитации и т. д.
Наши преимущества
- Высокая чувствительность и отличная производительность- Ведущие мировые технологии в инфракрасной промышленности
- Доступны различные инфракрасные детекторы- Как неохлаждаемые, так и охлаждаемые ИК-детекторы различных форматов и размеров пикселей
- Серийное производство для обеспечения быстрой доставки- Три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
1. Что такое инфракрасная термография?
Термография — это новая и эффективная технология неинвазивного диагностического метода, основанная на определении температуры поверхности объекта. Инфракрасное (ИК) излучение, испускаемое объектом, записывается и визуализируется в виде карты распределения температуры.
2. Для чего может использоваться инфракрасная термография?
Инфракрасное тепловое изображение может использоваться для проведения домашних осмотров, определения структурных дефектов, электрических неисправностей, механических неисправностей, физиологических изменений у людей и животных и многого другого.
3. Каковы преимущества инфракрасной термографии?
Для неразрушающего контроля это простой и быстрый в реагировании тест без повреждений, что приводит к экономии затрат, повышению эффективности работы, сокращению трудозатрат и амортизации оборудования. Для медицинской термографии очень эффективно находить скрытые проблемы в организме человека, 100% безопасно, без излучения и боли, что делает ее идеальным инструментом для раннего скрининга здоровья.
