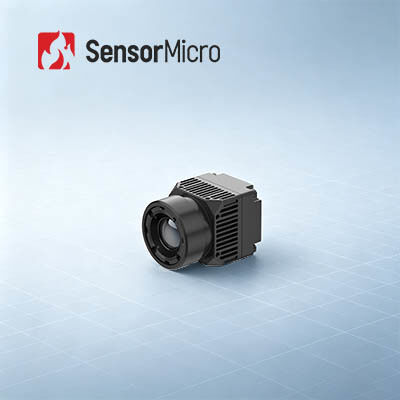

Безконтактная термография, неохлаждаемый тепловизионный модуль с разрешением 640x512 и шагом пикселя 8 мкм для точности ±0.5°C
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | RoHS2.0; Reach |
| Номер модели | iHA608W |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.6W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 8 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 25 Гц |
| Выделить | Модуль термографии 17um,Неохлажденный теплоизобразительный модуль 384x288,Неконтактное неохлаждаемое тепловое ядро камеры |
||
Характер продукции
Неконтактная термография неохлажденный модуль термоизоляции 640x512 8μm
Обзор продукции

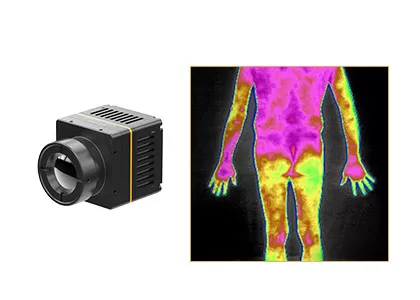

iHA608W представляет собой неохлажденное инфракрасное ядро камеры, использующее детектор инфракрасного диапазона пикселей 8μm ApexCore 640×512, специально оптимизированный для бесконтактной термометрии.Модуль достигает точности измерения ±0.5°C. Внедренные алгоритмы обработки изображений для медицины улучшают качество теплового изображения,реализация визуального представления распределения температуры объекта и обеспечение стабильного количественного измерения температуры. Пользуясь 8μm пиксельной шириной, модуль достигает миниатюризированных механических размеров.Целевые области применения включают медицинское диагностическое оборудование, системы медицинского скрининга населения и системы мониторинга температуры скота.
Основные особенности
- Высокоточная термометрия и оптимизированная медицинская термическая визуализация
- Алгоритм, настроенный для бесконтактного измерения температуры тела; точность измерения до ±0,5°C
- Медицинская оптическая сборка и специальные алгоритмы изображения улучшают определение теплового изображения
- Миниатюрные механические свойства для встроенной интеграции
- Принимает ApexCore 8μm неохлажденный инфракрасный детектор для реализации компактного конструктивного дизайна
- Внешние размеры: 21×21×31,5 мм; масса модуля: 25±2 г, применимая к компактным встроенным системам
- Полная поддержка интерфейса и разработки программного обеспечения
- Интегрированные видеовыходы типа C и интерфейсы связи USB2.0 для встраивания системы
- SDK-пакеты поставляются для Windows, Android и Linux для облегчения вторичной разработки
Спецификации продукции
| Модель | iHA608W |
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 640×512 |
| Размер пикселя | 8 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25 Гц |
| Время запуска | ≤ 6 с |
| Цифровое видео | РАУ/ЮВ/ТМП |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | Медицинский/псевдоцвет |
| Программное обеспечение ПК | |
| Программное обеспечение | Модуль управления и видеодисплей |
| Измерение температуры | |
| Операционная температура | 10°C~+50°C |
| Диапазон измерения температуры | 32°C~+42°C |
| Точность измерения температуры | ≤±0,5°C (после 2-минутного разогрева, окружающая среда 23±3°C, целевая температура 32-42°C) |
| Расстояние измерения | 0.5m-5m; поддерживает многодистанционное измерение температуры через SDK |
| SDK | Поддержка SDK Windows/Android/Linux, реализация анализа потока видео, управление модулями, всеобъемлющее измерение температуры массива, изображение температуры, установка окна температуры, многократная интеграция |
| Электрические | |
| Стандартный внешний интерфейс | USB ((ТИП-С) |
| Интерфейс связи | USB |
| Цифровой видеоинтерфейс | USB2.0 |
| Напряжение питания | 5В±0.5 |
| Типичное потребление энергии | 0.6W |
| Оптические линзы | |
| Длина фокусировки | 4 мм |
| Тип линзы | Фиксированный фокус атермальный |
| Ф# | 1 |
| FOV ((H×V) | 690,2°×55,4° |
| Механические | |
| Размер (включая линзы) | 21 мм × 21 мм × 31,5 мм (включая линзы 4 мм) |
| Масса (включая линзы) | 25 g±2 (включая линзы 4 мм) |
| Приспособимость к окружающей среде | |
| Операционная температура | -10°C~+50°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35 грамм, случайная вибрация, 3-осяная |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара, 3 оси, 6 направления |
| ESD | 6 кВ контактный разряд; 8 кВ воздушный разряд |
| Сертификация | |
| Экологическая сертификация | ROHS2.0/REACH |
Промышленное применение
Ожидается, что тепловой модуль iHA608W будет широко применяться в области скрининга заболеваний, физиотерапии традиционной китайской медицины, медицинского осмотра, реабилитации и т.д.в настоящее время и в будущем.
Стандартизированная служба
- Полная документация:Руководства по производству, инструкции по настройке и рекомендации по выбору.
- Помощь в разработке и испытаниях:Интегрированное тестирование образцов, оценка производительности и проверка параметров стали простыми.
- Комплект инструментов для продвинутых разработчиков:SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
- Удаленная техническая поддержка:24/7 поддержка - быстрый ответ и своевременное разрешение критических проблем.
- Гарантия:Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности.
Часто задаваемые вопросы
1Что такое инфракрасная термоизоляция?
Инфракрасная термическая визуализация - это метод использования инфракрасного излучения и тепловой энергии для сбора информации об объектах, с целью формирования изображений их,или получить информацию о температуре объектов, даже в условиях низкой видимости.
2Как работает инфракрасная термоизоляция?
Инфракрасная система термоизоляции - это пассивная бесконтактная технология обнаружения и идентификации инфракрасных лучей.Он фокусирует инфракрасное излучение сцены на фокальной плоскости массива инфракрасного детектора через инфракрасную оптическую систему, которая может пройти через инфракрасное излучениеТепловой детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем посредством усиления и видеообработки,образует инфракрасное изображение, которое можно наблюдать невооруженным глазом.
