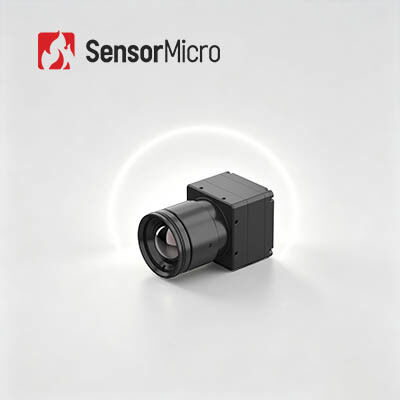

LWIR VOx Радиометрический тепловизионный модуль с разрешением 640x512/12 мкм для промышленного зрения
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА612RG2 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.65W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 12 мкм |
| NETD | ≤25мК/Ф1,0/25℃ | Частота кадров | 25 Гц/30 Гц |
| Выделить | Модуль термоизоляции VOx,Модуль термоизоляции 12um LWIR,Модуль термоизоляции LWIR VOx |
||
Характер продукции
Модуль радиометрического тепловидения LWIR VOx 640x512/12 мкм для промышленного зрения
Обзор продукта
COIN612RG2 — это высокопроизводительная мини-камера для измерения температуры в инфракрасном диапазоне, предназначенная для промышленного применения. Оснащенный детектором ApexCore с высоким разрешением 640*512, он обеспечивает сверхчеткое тепловидение с NETD≤25mK и точное измерение температуры с точностью до ±2°C или ±2%. Сверхмалый размер, легкая конструкция и низкое энергопотребление делают его идеальным для встраивания в различные интеллектуальные устройства. Поддерживая несколько интерфейсов и настраиваемые линзы с минимальной вторичной сложностью разработки, этот модуль идеально подходит для промышленной термографии, управления процессами и интеллектуальных производственных приложений.
Основные характеристики
- Комплексная функциональность:Разработано с использованием инфракрасного детектора уровня пластины ApexCore с NETD≤25mK.
- Расширенная обработка изображений:Сочетает в себе широко используемый FPA с передовыми алгоритмами для повышения качества изображения.
- Точное измерение температуры:Точность до ±2°C или ±2%, поддерживаются диапазоны от -20°C до 150°C и от 100°C до 550°C с настраиваемыми расширениями.
- Компактный дизайн:Размеры: 25,4*25,4*15,7 мм, вес: 15±1 г.
- Низкое энергопотребление:Типичное энергопотребление ≤0,65 Вт
- Несколько конфигураций:Дополнительные оптические линзы для удовлетворения разнообразных требований применения
- Гибкие интерфейсы:Поддерживает интерфейсы вывода изображения USB2.0/DVP/LVDS/BT.656.
- Универсальный вывод данных:Вывод данных изображения RAW/YUV/TMP с управлением через последовательный порт
Технические характеристики продукта
| Модель | МОНЕТА612RG2 |
|---|---|
| Индикаторы ИК-детекторов |
Чувствительный материал:голосовая связь Разрешение:640*512 Размер пикселя:12 мкм Спектральный отклик:8 мкм ~ 14 мкм Типичный NETD:≤25мК/Ф1,0/25℃ |
| Обработка изображений |
Цифровая частота кадров:25/30 Гц Время запуска:6 с Аналоговое видео:ПАЛ/NTSC Цифровое видео:RAW/YUV422/ТМП Алгоритмы изображения:Коррекция неоднородности (NUC), 3D-шумоподавление (3DNR), 2D-шумоподавление (DNS), сжатие динамического диапазона (DRC), улучшение краев (EE) Отображение изображения:10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий) |
| Электрический |
Стандартный внешний интерфейс:50-контактный: DF40C-50DP-0,4 В (51), (HRS, мужчина) Плата расширения USB:USB3.0/USB2.0/ВПК/USB2.0 и ВПК Интерфейс связи:ТТЛ-232/USB2.0 Цифровой видеоинтерфейс:ДВП8/ДВП16/USB2.0/BT.656/LVDS Напряжение питания:4,5 ~ 5,5 В Типичное энергопотребление:0,65 Вт |
| Измерение температуры |
Рабочая температура:-10℃~+50℃ Диапазон измерения температуры:-20℃~150℃, 100℃~550℃; Поддержка настройки и расширения Точность измерения температуры:±2°C или ±2% (в зависимости от того, что больше) Частичное измерение температуры:Поддержка выходного максимального, минимального и среднего значения зон измерения температуры. SDK:Андроид/Виндовс/Линукс; Обеспечьте анализ видеопотока и преобразование серого цвета в температуру |
| Механический |
Размер голого ядра:25,4*25,4*15,7 мм Вес голого ядра:15±1 г |
| Экологическая адаптивность |
Рабочая температура:-40℃~+70℃ Температура хранения:-45℃~+85℃ Влажность:5%~95%, без конденсации Вибрация:5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси Влияние:Полусинусоидальная волна, 40 г/11 мс, направление удара, 3 оси, 6 направлений Сертификация:ROHS2.0/ДОСТИГАЕМОСТЬ |
| Оптическая линза |
Оптическая линза:Атермальный объектив с фиксированным фокусом: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 м/35 мм Уровень защиты:IP67 (передняя линза) |
Промышленное применение
Тепловизионный модуль COIN612RG2 применяется в термографии, промышленном зрении, пожаротушении и спасании, охранном наблюдении, наружном наблюдении, машинном зрении, бытовой электронике и смежных областях.
Часто задаваемые вопросы
Что такое псевдоцвет?
Псевдоцвет, также называемый ложным цветом, преобразует тепловое распределение объектов в визуальные изображения с помощью инфракрасной тепловизионной системы, отображаемые на мониторе в оттенках серого или псевдоцвете. Это позволяет визуализировать распределение температуры по объектам. Чтобы облегчить анализ тепловых изображений, для визуального представления используются ложные цвета, обозначающие разницу температур.
Сколько вариантов псевдоцвета предлагает тепловизионный модуль GST?
Модуль предлагает 10 вариантов псевдоцвета: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2, Red Hot и White Hot.
