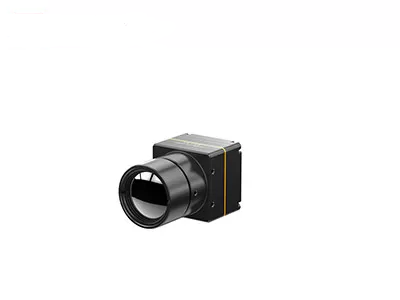

Ядр камеры VOx Uncooled термальное Longwave с различными объективами инфракрасн
| Место происхождения | Провинция Ухань, Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | COIN417/R |
| Количество мин заказа | 1 часть |
| Цена | negotiable |
| Условия оплаты | Л/К, Т/Т |
Подробная информация о продукте
| Разрешение | 400x300 / 17 мкм | Частота кадров | 25 Гц/30 Гц/50 Гц/60 Гц |
|---|---|---|---|
| Температурный диапазон | -20℃~+550℃ (ориентированное на заказчика) | Точность температуры | ±3°С или ±3% |
| NETD | <40mK | Спектральный диапазон | 8~14μm |
| Выделить | Longwave ядр камеры FPA термальное,Ядр камеры VOx Uncooled термальное,модуль постоянного сигнала 8X Uncooled термальный |
||
Характер продукции
Тепловизионный модуль COIN417/R
Неохлаждаемый тепловизионный модуль Longwave FPA 400x300 / 17μm VOx
Описание продукта
Неохлаждаемые инфракрасные модули COIN417/R интегрируют инфракрасный детектор изображения 400x300 / 17μm с корпусом на уровне пластины (WLP), высокопроизводительную схему обработки сигналов и алгоритм обработки изображений. Благодаря технологии упаковки на уровне пластины, инфракрасный детектор WLP имеет более простой процесс производства и легче интегрируется, что больше подходит для крупносерийного и недорогого производства.
Инфракрасный модуль COIN417/R отличается четким и ясным отображением теплового изображения, компактным размером и низкой стоимостью. Он также имеет дополнительную термографическую функцию с диапазоном измерения от -20℃ до 550 ℃ для измерения температуры в промышленности.
До сих пор мы предоставляли нашим клиентам различные зрелые и стабильные решения для инфракрасной тепловизионной съемки. Инфракрасные модули серии COIN легче интегрировать в большее количество конечных продуктов и значительно снижают затраты для клиентов.
Основные характеристики
- Мини-размер: 25,4x25,4x14,1 мм
- Легкий вес
- NETD<40mk
- Высокое качество изображения
- Низкое энергопотребление
- Быстрая разработка и интеграция
Технические характеристики продукта
| Модель | COIN417/R |
| Производительность ИК-детектора | |
| Разрешение | 400x300 |
| Размер пикселя | 17μm |
| Спектральный диапазон | 8~14μm |
| NETD | <40mk |
| Обработка изображений | |
| Частота кадров | 25 Гц/30 Гц/50 Гц/60 Гц |
| Время запуска | ≤10 с |
| Аналоговое видео | PAL/NTSC |
| Цифровое видео | RAW/YUV/BT656 |
| Режим затемнения | Линейный/Гистограмма/Смешанный |
| Цифровое увеличение | 1~8X непрерывное увеличение, размер шага 1/8 |
| Отображение изображения | Черный горячий/Белый горячий/Псевдоцвет |
| Направление изображения | Горизонтальное/Вертикальное/Диагональное отражение |
| Алгоритм обработки изображений | NUC/AGC/IDE/DNR |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 30pin_HRS |
| Режим связи | RS232-TTL, 115200 бит/с |
| Напряжение питания | 3,5~5,5 В |
| Типичное энергопотребление | <1,1 Вт |
| Измерение температуры | |
| Диапазон рабочих температур | -10°C~50°C |
| Диапазон измерения температуры | -20°C~150°C, 100°C~550°C |
| Точность измерения температуры | ±3℃ или ±3% (берется максимальное значение) |
| SDK | Поддержка SDK для ARM/Windows/Linux, полноэкранная термография |
| Физические характеристики | |
| Размеры (мм) | 25,4x25,4x14,1 (с затвором) |
| Вес | 13 г±0,5 г (без объектива) |
| Адаптация к окружающей среде | |
| Рабочая температура | -40°C ~ +70°C |
| Температура хранения | -45°C ~ +85°C |
| Влажность | 5%~95%, без конденсации |
| Вибрация | Случайная вибрация 5,35 г, 3 оси |
| Удар | Полусинусоидальная волна, 40 г/11 мс, 3 оси 6 направлений |
| Оптика | |
| Дополнительный объектив | Фиксированный фокус атермальный: 9,7 мм/15 мм/19 мм |
Промышленные применения
Тепловизионный модуль COIN417/R широко используется в термографии, безопасности и мониторинге, на открытом воздухе, пожаротушении и спасении, AIoT, интеллектуальном оборудовании, полезной нагрузке БПЛА, ADAS и т. д.
Наши преимущества
Настройка продукта: Настройка конфигураций и адаптация алгоритмов для удовлетворения отраслевых требований
Техническая поддержка и обучение на месте: Предоставление основным клиентам практической настройки системы и оперативного обучения
Совместные инновации для новых продуктов и рынков: Сотрудничество с клиентами для совместной разработки инновационных решений для инфракрасного применения
Часто задаваемые вопросы
1. Что такое псевдоцвет?
Псевдоцвет, также называемый ложным цветом, тепловое распределение объектов может быть преобразовано в визуальные изображения с помощью инфракрасной тепловизионной системы и отображаться на мониторе в градациях серого или псевдоцвете. Таким образом, можно получить распределение температуры объектов. Чтобы людям было проще визуально анализировать тепловое изображение, оно представляется с использованием ложных цветов, представляющих разницу температур.
2. Сколько псевдоцветов может предложить тепловизионный модуль SensorMicro?
- Белый горячий
- Лава
- Железная радуга
- Горячее железо
- Медицинский
- Арктика
- Радуга1
- Радуга2
- Красный горячий
- Белый горячий
