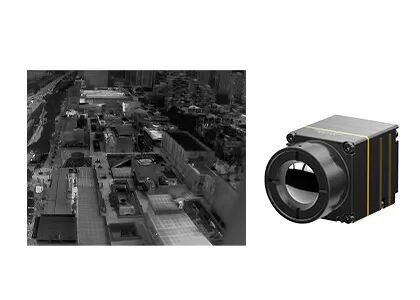

модуль камеры 9.1mm 30Hz LWIR 640x512 12μM ультракрасный для трутней

  • 9.1mm 30Hz LWIR 640x512 12μM Infrared Camera Module For Drones
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL612/R
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512 Расход энергии 0.7W
Спектральный ряд 8~14μm Тангаж пиксела 12μm
Типичное NETD ≤40mK Частота кадров 30Hz
Высокий свет

ультракрасный модуль камеры 12uM

,

модуль камеры 30Hz LWIR ультракрасный

,

ядр камеры 9.1mm термальное
Оставьте сообщение
Характер продукции
Модуль термического изображения TWIN612



модуль камеры 9.1mm 30Hz LWIR 640x512 12μm ультракрасный для трутней



Характер продукции


Ядр камеры iTL612R ультракрасное интегрирует детектор пакета вафли 640x512/12μm ровный (WLP) ультракрасный термальный. Это uncooled модуль термического изображения LWIR радиометрический для трутней со спектральным рядом от 8 до 14μm.

термальные особенности модуля камеры iTL612 в остром и хрустящем представлении изображения, компактном размере и низкой цене. Ориентированный для полностью оптимизированного обмена, модуль iTL612R uncooled термальный обеспечивает надежное решение для ультракрасной системной интеграции с ограниченным космосом. Своя компактная текстура достигала высший уровень такого же модуля спецификации. Она также имеет опционную thermographic функцию с рядом измерения от ℃ -20℃~550 для промышленного измерения температуры.

Термальный модуль iTL612 специально развит для поля предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.


Основные особенности


Компактный & облегченный дизайн
• Размер: 21mm×22.3mm×27.3mm (с объективом 9.1mm)
• Вес: 20.8g±1.5g (с объективом 9.1mm)
• Потребление низкой мощности как низко как 0.7W

Ясное изображение & точная радиометрия
• Совершенно новый алгоритм процесса изображения: NUC/3DNR/DNS/DRC/EE
• Поддержка Windows/Linux/ARM SDK
• Поддержка измерение региональных, пункта & изотермы температуры

Различные интерфейсы для легкой интеграции
• DVP/LVDS/USB2.0 интерфейсы, вывод данных изображения RAW/YUV, управление серийной гавани


Технические характеристики изделия



Модель iTL612/R
Представление детектора инфракрасн
Чувствительный материал Окись ванадия
Разрешение 640×512
Размер пиксела 12μm
Спектральный ряд 8~14μm
Типичное NETD ≤40mk
Обработка изображений
Частота кадров 30Hz
Время запуска 5s
Видео цифров RAW/YUV/BT656
Алгоритм изображения коррекция Не-единообразия (NUC)
уменьшение шума 3D (3DNR)
Де-шум (DNS)
Обжатие динамического диапазона (DRC)
Повышение края (EE)
Показ изображения Черный горячий/белый горячий/псевдо цвет
Программное обеспечение ПК
ICC программное обеспечение Управление & видео-дисплей модуля
Электротехнические условия
Стандартный внешний интерфейс 30Pin_HOURS: DF40C-30DP-0.4V (51), (ЧАСЫ, мужчина)
Доска расширения USB Тип-C
Интерфейс связи RS232-TTL/USB2.0
Интерфейс цифров видео- CMOS8/USB2.0
Подача напряжения 3.3V±0.1V VDC
Типичный расход энергии 0.7W
Измерение температуры
Температурная амплитуда рабочей температуры -10°C~+50°C
Ряд измерения температуры -20°C~+150°C, 0°C~550°C; Изготовление на заказ и расширение поддержки
Точность измерения температуры Большой ±3°C или ±3% (@23℃±3℃)
Региональное измерение температуры Максимум, минимум и средняя величина поддержки температуры выхода региональной
SDK Поддержка Windows/Linux/ARM; Достигните анализа и преобразования видеопотока от серого цвета к температуре
Физические характеристики
Размер (mm) 21×22.3×27.3 (с объективом 9.1mm)
Вес 20.8g±1.5g (с объективом 9.1mm)
Экологическая приспособляемостьь
Рабочая температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5%~95%, Не-конденсирующ
Вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Сертификаты ROHS2.0/REACH
Оптика
Опционный объектив Фиксированный фокус Athermal: 9.1mm



Промышленные применения


Модуль термического изображения iTL612/R можно интегрировать в полезные нагрузки UAV и пригодные для носки приборы так, что широко использует в полях предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.
модуль камеры 9.1mm 30Hz LWIR 640x512 12μM ультракрасный для трутней 0


Выставки GST


модуль камеры 9.1mm 30Hz LWIR 640x512 12μM ультракрасный для трутней 1


Ч.З.В.



1.What ультракрасное термическое изображение?

Ультракрасное термическое изображение вид метода который использует инфракрасное излучение и тепловую энергию для того чтобы собрать информацию об объектах. Согласно разнице в радиации между объектом самим и окружающей средой предпосылки и радиации разницой в каждой из частей объекта, ультракрасное термальное изображение может показать зыбкость радиации каждой из частей сцены, таким образом показывающ характеристики сцены.



2. Что преимущество ультракрасного термического изображения?

---См. до конца полную темноту

---Идентификация под камуфлированием

---Долгосрочное обнаружение

---Обнаружение распределения жары

---Внеконтактное измерение температуры

---Осведомленность занятия

---И так далее



3. Что применения ультракрасного термического изображения?

Измерение температуры и всепогодное воображение 2 основных функции ультракрасной технологии термического изображения. Начатые продукты основанными на этих 2 технологиях широко использованы в электричестве, безопасности & контроле, промышленном производстве, научном исследовании, медицинском лечении и других традиционных полях.
