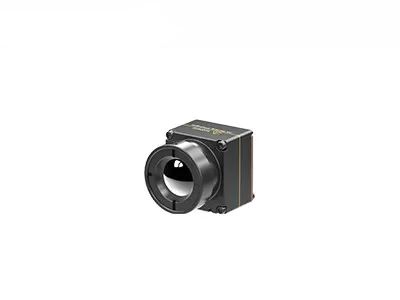

модуль 30Hz 640x512 12μm термического изображения объектива 9.1mm Uncooled для трутней
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 640x512 | Расход энергии | 0.7W |
---|---|---|---|
Спектральный ряд | 8~14μm | Тангаж пиксела | 12μm |
Типичное NETD | ≤40mK | Частота кадров | 30Hz |
Высокий свет | Uncooled модуль 30Hz термического изображения,модуль термического изображения объектива 9.1mm,ядр камеры трутней 640x512 термальное |
объектив 9.1mm, модуль термического изображения частоты кадров 30Hz Uncooled 640x512 12μm для трутней
Ядр камеры iTL612R ультракрасное интегрирует детектор пакета вафли 640x512/12μm ровный (WLP) ультракрасный термальный. Это uncooled модуль термического изображения LWIR радиометрический для трутней со спектральным рядом от 8 до 14μm.
термальные особенности модуля камеры iTL612 в остром и хрустящем представлении изображения, компактном размере и низкой цене. Ориентированный для полностью оптимизированного обмена, модуль iTL612R uncooled термальный обеспечивает надежное решение для ультракрасной системной интеграции с ограниченным космосом. Своя компактная текстура достигала высший уровень такого же модуля спецификации. Она также имеет опционную thermographic функцию с рядом измерения от ℃ -20℃~550 для промышленного измерения температуры.
Термальный модуль iTL612 специально развит для поля предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.
Компактный & облегченный дизайн
• Размер: 21mm×22.3mm×27.3mm (с объективом 9.1mm)
• Вес: 20.8g±1.5g (с объективом 9.1mm)
• Потребление низкой мощности как низко как 0.7W
Ясное изображение & точная радиометрия
• Совершенно новый алгоритм процесса изображения: NUC/3DNR/DNS/DRC/EE
• Поддержка Windows/Linux/ARM SDK
• Поддержка измерение региональных, пункта & изотермы температуры
Различные интерфейсы для легкой интеграции
• DVP/LVDS/USB2.0 интерфейсы, вывод данных изображения RAW/YUV, управление серийной гавани
Модель | iTL612/R |
Представление детектора инфракрасн | |
Чувствительный материал | Окись ванадия |
Разрешение | 640×512 |
Размер пиксела | 12μm |
Спектральный ряд | 8~14μm |
Типичное NETD | ≤40mk |
Обработка изображений | |
Частота кадров | 30Hz |
Время запуска | 5s |
Видео цифров | RAW/YUV/BT656 |
Алгоритм изображения | коррекция Не-единообразия (NUC) уменьшение шума 3D (3DNR) Де-шум (DNS) Обжатие динамического диапазона (DRC) Повышение края (EE) |
Показ изображения | Черный горячий/белый горячий/псевдо цвет |
Программное обеспечение ПК | |
ICC программное обеспечение | Управление & видео-дисплей модуля |
Электротехнические условия | |
Стандартный внешний интерфейс | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ЧАСЫ, мужчина) |
Доска расширения USB | Тип-C |
Интерфейс связи | RS232-TTL/USB2.0 |
Интерфейс цифров видео- | CMOS8/USB2.0 |
Подача напряжения | 3.3V±0.1V VDC |
Типичный расход энергии | 0.7W |
Измерение температуры | |
Температурная амплитуда рабочей температуры | -10°C~+50°C |
Ряд измерения температуры | -20°C~+150°C, 0°C~550°C; Изготовление на заказ и расширение поддержки |
Точность измерения температуры | Большой ±3°C или ±3% (@23℃±3℃) |
Региональное измерение температуры | Максимум, минимум и средняя величина поддержки температуры выхода региональной |
SDK | Поддержка Windows/Linux/ARM; Достигните анализа и преобразования видеопотока от серого цвета к температуре |
Физические характеристики | |
Размер (mm) | 21×22.3×27.3 (с объективом 9.1mm) |
Вес | 20.8g±1.5g (с объективом 9.1mm) |
Экологическая приспособляемостьь | |
Рабочая температура | -40°C~+70°C |
Температура хранения | -45°C~+85°C |
Влажность | 5%~95%, Не-конденсирующ |
Вибрация | 5.35grms, ось 3 |
Удар | волна Полу-синуса, 40g/11ms, 3 направление оси 6 |
Сертификаты | ROHS2.0/REACH |
Оптика | |
Опционный объектив | Фиксированный фокус Athermal: 9.1mm |
Модуль термического изображения iTL612/R можно интегрировать в полезные нагрузки UAV и пригодные для носки приборы так, что широко использует в полях предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.
1.How делает uncooled фокальную плоскость работа microbolometer массива?
Путем использование принципа ультракрасного излучающего термального влияния, uncooled ультракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с материалом ультракрасной абсорбции, так, что температура чувствительных материальных повышений. После этого, некоторый физический параметр чувствительных существенных изменений соответственно и новообращенные в электрический сигнал или сигнал видимого света через некоторый механизм преобразования конструированный для того чтобы осуществить обнаружение объекта.
2. Что преимущество uncooled ультракрасного детектора?
Uncooled ультракрасному детектору фокальной плоскости не нужен прибор собрания интегрированного дюара более крутой (IDCA) и может работать на комнатной температуре. Он имеет преимущества быстрого начала, потребления низкой мощности, небольшого размера, легковеса, длинной жизни, низкой цены и так далее. Хотя чувствительность uncooled ультракрасного детектора фокальной плоскости нет столь же хороший как это из охлаженных ультракрасных детекторов, после лет развития, свое представление цены очевидно лучшее чем охлаженный детектор, который имеет более широкую перспективу применения.
