Uncooled ядр камеры восходящего потока теплого воздуха LWIR 640x512 12μM для термографии

Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели TWIN612/R
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512 расход энергии 0.8W
Спектральный ряд 8~14μm Тангаж пиксела 12 мкм
NETD <40mK Частота кадров 25Hz/30Hz
Высокий свет

Ядр 12uM камеры термографии термальное

,

Uncooled термальное ядр камеры 640x512

,

Модуль камеры LWIR ультракрасный термальный

Оставьте сообщение
Характер продукции

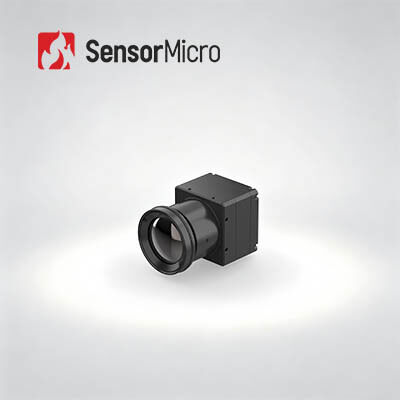

Uncooled ядр камеры восходящего потока теплого воздуха LWIR 640x512 12μM для термографии


Модуль термического изображения TWIN612



Uncooled модуль камеры восходящего потока теплого воздуха LWIR 640x512/12μm с ясным термическим изображением


Характер продукции



Термальный модуль TWIN612 новый продукт прибытия начатый глобальной сенсорной техникой. Он интегрирует детектор керамического пакета 640×512/12µm uncooled ультракрасный. С типичным NETD<40mk, термальный модуль TWIN612 смог представить более ясное, более острое и более детальное изображение.

С рядом измерения температуры -20℃~150℃/0~550℃, точностью ±2℃ или ±2% и частотой кадров до 30Hz, термальный модуль гарантирует ровное термальное изображение и точное измерение температуры.



Термальный модуль TWIN612 имеет преимущества компактного дизайна, облегченной структуры и расхода энергии как низко как 0.8w. С увеличенными алгоритмами изображения и функцией измерения температуры, термальный модуль TWIN612 представляет более стабилизированные изображения и точную температуру.



Керамический упаковывая процесс подобен металлу упаковывая, который зрелая ультракрасная технология упаковки детектора. Сравненный с металлом упаковывая, том и вес упакованного детектора значительно будут уменьшены. Таким образом, термальный модуль TWIN612 смог быть приложен к индустриям которые имеют строгие требования на размере, весе и расходе энергии.



Основные особенности



- Мини размер: 25.4mm×25.4mm×35mm
- Легковес: 25g
- Типичное NETD<40mk> - острое, ясное термическое изображение
- Типичный расход энергии как низко как 0.8W



Технические характеристики изделия



Модель TWIN612/R
Представление детектора инфракрасн
Разрешение 640×512
Размер пиксела 12μm
Спектральный ряд 8~14μm
Типичное NETD <40mK
Обработка изображений
Частота кадров 25Hz/30Hz
Время запуска 6s
Сетноое-аналогов видео PAL/NTSC
Видео цифров YUV/BT.656/LVDS/USB2.0
Показ изображения 11 в полном (белое горячее/лава/Ironbow/Aqua/горячие утюг/медицинский/ледовитый/радуга 1/радуга 2/накаленное докрасна/черные горячие)
Алгоритм изображения NUC/3D/2D/DRC/EE
Электротехнические условия
Стандартный внешний интерфейс 50pin_HOURS
Интерфейс связи RS232/USB2.0
Подача напряжения 4~5.5V
Типичный расход энергии 0.8W
Измерение температуры
Температурная амплитуда рабочей температуры -10℃~50℃
Ряд измерения температуры -20℃~150℃, 0℃~550℃
Точность измерения температуры Большой ±2℃ или ±2%
SDK Windows/Линукс; Достигните анализа и преобразования видеопотока от серого цвета к температуре
Физические характеристики
Размер (mm) 25.4×25.4×35 (без объектива)
Вес 25g (без объектива)
Экологическая приспособляемостьь
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, не-конденсирующ
Вибрация 5.35grms, ось 3
Удар Половинная волна синуса, 40g/11ms, 3 ось, направление 6
Оптика
Опционный объектив Фиксированное Athermal: 13mm



Промышленные применения


Модуль термического изображения TWIN612/R приложен к полю термографии, контроля состояния безопасности, полезных нагрузок UAV, роботов, умного оборудования, ADAS, пожаротушения & спасения


Наши преимущества


Uncooled ядр камеры восходящего потока теплого воздуха LWIR 640x512 12μM для термографии 0


Ч.З.В.



1.What разница между uncooled и охлаженными детекторами инфракрасн?



В настоящее время 2 типа ультракрасных датчиков термического изображения на рынке, охлаженного и uncooled.



Uncooled детектор инфракрасн работает на температуре окружающей среды. Он основан на индустрии полупроводника и таким образом обычно может быть изготовлен в большом томе с небольшими размером и низкой ценой. Uncooled детекторы инфракрасн широко использованы в портативном/handheld/мобильных устройствах.



Охлаженные детекторы инфракрасн упакованы в блоке который держит их на весьма - низкая температура которая будет поддержана охладителем cryo. Они гораздо больше, дороже и более менее надежны чем uncooled датчики, главным образом должные к сложным системам охлаждения они требуют. Однако, охлаженные системы неимоверно чувствительны и обычно работают с длинной оптикой фокусного расстояния для того чтобы достигнуть долгосрочной миссии.
