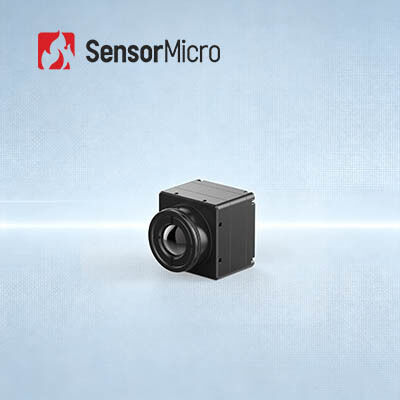

384x288 Разрешение 17μm Pixel Pitch Thermal Module с расходом энергии 0,65W Инфракрасное ядро камеры

  • 384x288 Resolution 17μm Pixel Pitch Thermal Module with 0.65W Power Consumption Infrared Camera Core
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА417RG3
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 384x288 Потребляемая мощность 0.65W
Спектральный диапазон 8~14 мкм Шаг пикселя 12 мкм
NETD ≤30мК Частота кадров 25 Гц/30 Гц/50 Гц
Выделить

Модуль 640x512 быстрой интеграции термальный

,

модуль ультракрасного детектора 0.8W термальный

,

Ультракрасный термальный модуль камеры RS232
Оставьте сообщение
Характер продукции
Быстроинтегрируемый тепловой модуль с 384x288/17μm инфракрасным детектором
Обзор продукции

Инфракрасная камера COIN417RG3 для измерения температуры оснащена неохлажденным инфракрасным детектором 384*288/17μm и интегрирована компонентом измерения температуры в режиме реального времени.Он поддерживает широкий диапазон температур с точностью ±3°C или ±3%Его ультранизкомощная конструкция и совместимость со стандартными промышленными интерфейсами значительно снижают затраты на разработку и интеграцию.Ядро камеры уже глубоко интегрировано в промышленный мониторинг температуры, управления процессами и умных производственных приложений, ускоряющих развертывание инфракрасных термографических систем.

Основные особенности
  • Всеобъемлющие функции, экономически эффективные
    • Разработан на основе экономически эффективных неохлажденных инфракрасных детекторов
    • Интегрирован с передовыми алгоритмами обработки изображений для повышения качества изображения
    • Высокая точность измерения температуры до ±2°C или ±2%, поддерживающая диапазоны температуры от -20°C до 150°C и 100°C до 550°C, настраиваемая для расширенных диапазонов
  • Гибкое расширение, быстрая интеграция
    • Многочисленные оптические объективы, доступные для удовлетворения различных потребностей приложения
    • Поддерживает несколько режимов вывода, включая USB2.0/DVP/LVDS/BT.656
    • Вывод данных изображения RAW/YUV, с серийным управлением портом
Спецификации продукции
Модель COIN417RG3
Индикаторы инфракрасного детектора Чувствительный материал: VOx
Разрешение: 384*288
Размер пикселя: 17μm
Спектральная реакция: 8μm ~ 14μm
Типичная NETD: ≤ 30mK
Обработка изображений Цифровая частота кадров: 25/30/50Hz
Время запуска: 6 с.
Аналоговое видео: PAL/NTSC
Цифровое видео: RAW/YUV422
Алгоритм изображения: коррекция неравномерности (NUC), уменьшение шума 3D (3DNR), подавление шума 2D (DNS), сжатие динамического диапазона (DRC), усиление края (EE)
Дисплей изображения: 10 типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радуга 1 / Радуга 2 / Тинт / Черный горячий)
Программное обеспечение ПК Программное обеспечение ICC: Контроль модуля и видеодисплей
Электрические Стандартный внешний интерфейс: 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Доска расширения: USB3.0/USB2.0/VPC/USB2.0&VPC
Интерфейс связи: TTL-232/USB2.0
Цифровой видеоинтерфейс: DVP8/DVP16/USB2.0/BT.656/LVDS
Напряжение питания: 4,5 - 5,5 В
Типичное потребление энергии: 0,65 Вт
Измерение температуры Рабочая температура: -10°C~+50°C
Диапазон измерения температуры: -20°C~+150°C, 100°C~+550°C
Точность измерения температуры: больше ±2°C / ±2%
Частичное измерение температуры: максимальное, минимальное и среднее значение поддерживающей мощности для зон измерения температуры
SDK: Android/Windows/Linux; Достижение анализа потока видео и преобразования от серого до температуры
Механические Размер обнаженного ядра: 25,4*25,4*16.5
Масса голого ядра ((g): 16,6±1
Приспособимость к окружающей среде Рабочая температура: -40°C~+70°C
Температура хранения: -45°C~+85°C
Влажность воздуха: 5% ~ 95%, неконденсирующая
Вибрация: случайная вибрация, 5,35 грамм, 3-ося
Удар: половинная синусная волна, 40 г / 11 мс, направление удара 3 оси, направление 6
Сертификация: ROHS2.0/REACH
Оптические линзы Оптические линзы: фиксированный фокус Атермальный: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм
Уровень защиты: IP67 ((Фронтальная линза)
Промышленное применение

Модуль термоизоляции COIN417RG3 применяется в области термографии, мониторинга безопасности, роботов, интеллектуального оборудования, ADAS, пожаротушения и спасения и т.д.

Наша линейка продуктов
  • Высокая чувствительность и отличная производительность
  • Мировой лидер в инфракрасной промышленности
  • Различные инфракрасные детекторы доступны - как неохлажденные, так и охлажденные инфракрасные детекторы в разных форматах и размерах пикселей
  • Массовое производство для обеспечения быстрой поставки - три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
1Каковы преимущества неохлажденных инфракрасных детекторов?
Неохлажденный инфракрасный детектор фокусной плоскости не нуждается в охлажденном устройстве, он может работать при комнатной температуре и имеет преимущества быстрого запуска, низкого расхода энергии, небольшого размера, легкого веса, длительного срока службы,низкая стоимость и так далее.
2Какие ключевые соображения касаются инфракрасного детектора / теплового модуля для вашего применения?
• Разрешение детектора
• Размер пикселей
• NETD
• Качество изображения
• Опции линз
• Потребление энергии
• Размер и вес
• Механический и электрический интерфейс
• Бюджет
