Uncooled расход энергии 640x512 ядра 0.8W камеры LWIR термальный
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 640x512 | Расход энергии | 0.8W |
---|---|---|---|
Спектральный ряд | 8~14μm | Тангаж пиксела | 12 мкм |
NETD | <40mK | Частота кадров | 25Hz/30Hz |
Высокий свет | Uncooled ядр камеры LWIR термальное,Термальное ядр 640x512 камеры,модуль термического изображения потребления 0.8W |

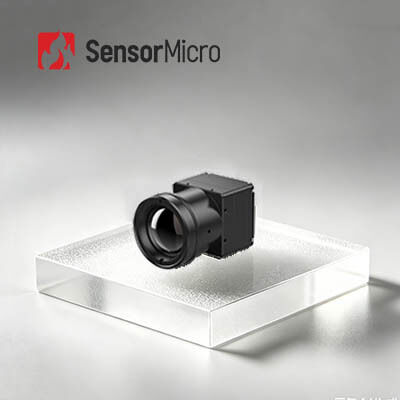

Модуль термического изображения обмена-C Uncooled LWIR 640x512 12μM
Термальный модуль TWIN612 новый продукт прибытия начатый глобальной сенсорной техникой. Он интегрирует детектор керамического пакета 640×512/12µm uncooled ультракрасный. С типичным NETD<40mk, термальный модуль TWIN612 смог представить более ясное, более острое и более детальное изображение.
С рядом измерения температуры -20℃~150℃/0~550℃, точностью ±2℃ или ±2% и частотой кадров до 30Hz, термальный модуль гарантирует ровное термальное изображение и точное измерение температуры.
Термальный модуль TWIN612 имеет преимущества компактного дизайна, облегченной структуры и расхода энергии как низко как 0.8w. С увеличенными алгоритмами изображения и функцией измерения температуры, термальный модуль TWIN612 представляет более стабилизированные изображения и точную температуру.
Керамический упаковывая процесс подобен металлу упаковывая, который зрелая ультракрасная технология упаковки детектора. Сравненный с металлом упаковывая, том и вес упакованного детектора значительно будут уменьшены. Таким образом, термальный модуль TWIN612 смог быть приложен к индустриям которые имеют строгие требования на размере, весе и расходе энергии.
- Мини размер: 25.4mm×25.4mm×35mm
- Легковес: 25g
- Типичное NETD<40mk>
- острое, ясное термическое изображение
- Типичный расход энергии как низко как 0.8W
Модель | TWIN612/R |
Представление детектора инфракрасн | |
Разрешение | 640×512 |
Размер пиксела | 12μm |
Спектральный ряд | 8~14μm |
Типичное NETD | <40mK |
Обработка изображений | |
Частота кадров | 25Hz/30Hz |
Время запуска | 6s |
Сетноое-аналогов видео | PAL/NTSC |
Видео цифров | YUV/BT.656/LVDS/USB2.0 |
Показ изображения | 11 в полном (белое горячее/лава/Ironbow/Aqua/горячие утюг/медицинский/ледовитый/радуга 1/радуга 2/накаленное докрасна/черные горячие) |
Алгоритм изображения | NUC/3D/2D/DRC/EE |
Электротехнические условия | |
Стандартный внешний интерфейс | 50pin_HOURS |
Интерфейс связи | RS232/USB2.0 |
Подача напряжения | 4~5.5V |
Типичный расход энергии | 0.8W |
Измерение температуры | |
Температурная амплитуда рабочей температуры | -10℃~50℃ |
Ряд измерения температуры | -20℃~150℃, 0℃~550℃ |
Точность измерения температуры | Большой ±2℃ или ±2% |
SDK | Windows/Линукс; Достигните анализа и преобразования видеопотока от серого цвета к температуре |
Физические характеристики | |
Размер (mm) | 25.4×25.4×35 (без объектива) |
Вес | 25g (без объектива) |
Экологическая приспособляемостьь | |
Рабочая температура | -40℃~+70℃ |
Температура хранения | -45℃~+85℃ |
Влажность | 5%~95%, не-конденсирующ |
Вибрация | 5.35grms, ось 3 |
Удар | Половинная волна синуса, 40g/11ms, 3 ось, направление 6 |
Оптика | |
Опционный объектив | Фиксированное Athermal: 13mm |
Модуль термического изображения TWIN612/R приложен к полю термографии, контроля состояния безопасности, полезных нагрузок UAV, роботов, умного оборудования, ADAS, пожаротушения & спасения
1.What ультракрасное термическое изображение?
В природе, все объекты температура которых выше чем абсолютный нуль (- ℃ 273) могут излучать ультракрасные лучи. Путем использование ультракрасного детектора камеры для того чтобы измерить разницу в саму температуры инфракрасного излучения между целью и предпосылку, вы можете получить различные ультракрасные изображения, которые также вызваны термальными изображениями.
2. Как делают ультракрасные детекторы работа?
Инфракрасное излучение которое испустило целью входит в воспринимая ряд термального детектора, тогда ультракрасного детектора преобразовывает сигнал радиации различной интенсивности в соответствуя электрический сигнал, и после этого через амплификацию и видео обрабатывая, формы ультракрасное изображение которое может наблюдаться нагими глазами.
3.What преимущества охлаженных ультракрасных детекторов?
Охлаженный ультракрасный детектор фокальной плоскости работает на низкой температуре которая обеспечена охладителем дюара детектора (ddc). Он имеет высокую чувствительность и может различить более тонкую разницу в температуры чем uncooled ультракрасный детектор. Он может обнаружить, определить и узнать объекты на очень долгосрочное который больше чем 10 километров прочь. Структура охлаженного детектора очень сложна которая результаты в относительно высокой цене чем uncooled детектор.
