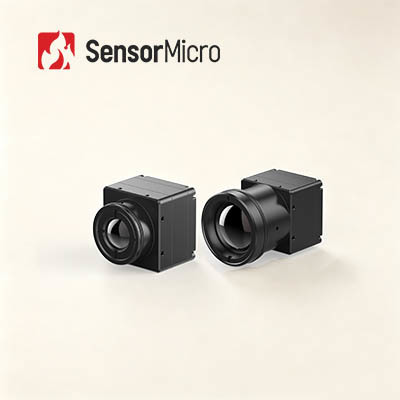

640x512 Разрешение 12μm Pixel Pitch ≤25mK NETD Неохлажденный LWIR тепловой модуль изображения

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА612G2
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512 NETD ≤25мК/Ф1,0/25℃
Потребляемая мощность 0.65W Спектральный диапазон 8~14 мкм
Шаг пикселя 12 мкм Цифровая частота кадров 25/30/50 Гц
Выделить

Uncooled острый ясный модуль термического изображения

,

Модуль 8um термического изображения

,

Ядр камеры обмена-C LWIR термальное
Оставьте сообщение
Характер продукции
SWaP-C Модуль термоизоляции с четким и четким изображением неохлажденный LWIR 8~14μm
SWaP-C неохлажденный LWIR 640x512 12 мкм модуль термоизоляции
COIN612G2 термоизоляционное ядро использует 640 × 512 разрешения, 12μm пиксельного толчка ApexCore микроболометр на уровне вафеля инфракрасной фокусной плоскости массива,дополненные специальными схемами обработки сигнала и многоступенчатыми алгоритмами улучшения изображения для достижения типичной разницы температуры эквивалента шума (NETD) ≤ 25mKАппаратные коммуникационные слои соответствуют широко принятым протоколам серийной шины, в то время как многоканальные видеовыходные модули поддерживают USB 2.0, DVP, LVDS и BT.656 формат передачи.
Операторы и интеграторы могут выбирать из полного спектра соответствующих инфракрасных объективных линз для удовлетворения оптических требований промышленной инспекции, надзора за безопасностью,системы полевого наблюдения и AIoTЭкстракция горячих точек в режиме реального времени и высокоэффективный выход тепловых кадров минимизируют алгоритмическую и аппаратную адаптацию в вторичной разработке, позиционируя COIN612G2 как полностью функциональный,оптимальный по стоимости, готовый тепловой интеграционный блок.
Основные особенности
Полнофункциональная, экономически эффективная подсистема визуализации
Детектор ApexCore на уровне вафры обеспечивает ≤25mK NETD; комбинированный FPA и алгоритмный стек подавляют шум изображения и улучшают контраст цели
Минимальный форм-фактор, низкое рассеивание энергии
Размер: 25,4 мм × 25,4 мм × 15,7 мм; вес: 15±1 г; типичное потребление энергии 0,65 Вт
Модульное оборудование для оптимизированной интеграции
Модульная система установки объектива с множеством опций фокусного расстояния; многостандартные цифровые видеовыходы; конфигурируемые RAW/YUV пиксельные данные с интерфейсом серийного управления
Спецификации продукции
Модель COIN612G2
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 640×512
Размер пикселя 12 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 25mK/F1.0/25°C
Обработка изображений
Цифровая частота кадров 25/30/50 Гц
Время запуска 6s
Аналоговое видео PAL/NTSC
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция несоответствия (NUC)
Уменьшение шума 3D (3DNR)
2D подавление шума (DNS)
Сжатие динамического диапазона (DRC)
Усиление краев (EE)
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Программное обеспечение ПК
Программное обеспечение Модуль управления и видеодисплей
Электрические
Стандартный внешний интерфейс 50pin: DF40C-50DP-0.4V ((51), (HRS, мужчина)
Доска расширения USB3.0/USB2.0/VPC/USB2.0&VPC
Интерфейс связи TTL-232/USB2.0
Цифровой видеоинтерфейс DVP8/DVP16/USB2.0/BT.656/LVDS
Напряжение питания 40,5-5,5 В
Типичное потребление энергии 0.65 Вт
Механические
Размер обнаженного ядра ((мм) 25.4х25.4х15.7
Масса ядра (в граммах) 15±1 г
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Вибрация 5.35 грамм, случайная вибрация, 3-осяная
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза
Сертификация ROHS2.0/REACH
Оптические линзы
Оптические линзы Фиксированный фокус: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм/35 мм/50 мм/70 мм
Уровень защиты IP67 ((Фронтальная линза)
Промышленное применение
Модуль термоизоляции COIN612G2 применяется в области термографии, мониторинга безопасности, полезных нагрузок БПЛА, роботов, интеллектуального оборудования, ADAS, пожаротушения и спасения.
Термография
Безопасность и мониторинг
Пожарная и спасательная служба
БПЛА полезная нагрузка
Личное видение
ADAS
АЛИОТ
Другие применения
Услуги по индивидуальному заказу
  • Настройка продукта:Корректировка конфигураций и адаптация алгоритмов для удовлетворения специфических требований отрасли
  • Техническая поддержка и обучение на месте:Предоставление основным клиентам практической системы настройки и оперативного обучения
  • Совместные инновации для новых продуктов и рынков:Сотрудничать с клиентами для совместной разработки инновационных инфракрасных прикладных решений
Часто задаваемые вопросы
В каких отраслях промышленности можно использовать инфракрасные детекторы/тепловые ядра камер?
Наши инфракрасные детекторы / термокамеры широко используются во многих отраслях промышленности:
  • Термография:Поддержание электроэнергии, машинное зрение, HVAC зданий, металлургия, нефтехимия, предсказательное обслуживание, профилактика эпидемий
  • Безопасность и мониторинг:Безопасный город, мониторинг инфраструктуры, пограничная безопасность, морские круизы, безопасность горной промышленности
  • Пожарная и спасательная служба:Предотвращение лесных пожаров, предотвращение пожаров, поиск и спасение
  • Полезная нагрузка БПЛА:Инспекция оборудования, правоприменение и спасение, пожарное применение, наблюдение за животными
  • Личное видение:Отдых на свежем воздухе, наблюдение за животными, патрулирование
  • АДАС:Автономное вождение, расширенная система помощи водителю, специальные автомобили
  • АЛОТ:Умный дом, умное оборудование, умный уход, роботы
  • Другие:Улучшенная система полета, обнаружение газов, сельское хозяйство и животноводство, научные исследования
