Небольшое ядр 400x300 COIN417G2 термического изображения длинной волны размера
| Место происхождения | Провинция Ухань, Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА417G2 |
| Количество мин заказа | 1 часть |
| Цена | negotiable |
| Условия оплаты | Л/К, Т/Т |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Разрешение | 384x288/17 мкм | NETD | ≤50mK |
|---|---|---|---|
| Спектральный диапазон | 8~14μm | Размер | 21x22,3x15,6 мм (с объективом 9,1 мм) |
| Температурный диапазон | -20℃~+550℃ (ориентированное на заказчика) | Точность температуры | ±3°С или ±3% |
| Выделить | Ядр 400x300 термического изображения,Ядр термического изображения VOx,термальное ядр камеры 384x288 |
||
Характер продукции

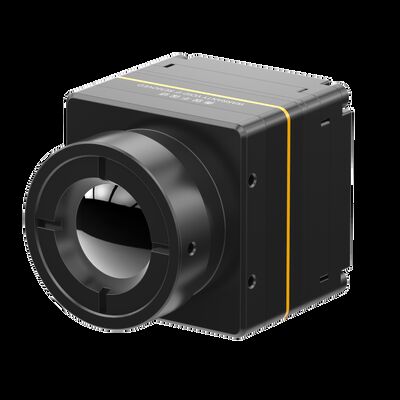

Малогабаритный тепловизионный модуль дальнего инфракрасного диапазона 400x300 COIN417G2
Тепловизионный модуль
Неохлаждаемый тепловизионный модуль FPA с инфракрасным детектором 400x300
Описание продукта
Неохлаждаемый инфракрасный модуль COIN417G2 - это версия нового поколения COIN417, разработанная SensorMicro. Он интегрирует инфракрасный детектор 400x300@17μm в корпусе на уровне пластины (WLP), высокопроизводительную схему обработки сигналов и алгоритмы обработки изображений, такие как коррекция неоднородности (NUC), 3D шумоподавление (3DNR), 2D шумоподавление (DNS), сжатие динамического диапазона (DRC), улучшение краев (EE).
Инфракрасный модуль COIN417G2 отличается четким и ясным отображением теплового изображения, компактными размерами и низкой стоимостью. Он также имеет опциональную термографическую функцию с диапазоном измерения от -20℃ до 550 ℃ для измерения температуры в промышленности.
Тепловой модуль COIN417G2 может использоваться в термографии, мониторинге безопасности, пожаротушении и спасательных операциях, на открытом воздухе, в AIoT, умном оборудовании, полезной нагрузке БПЛА, ADAS и т. д.
SensorMicro является поставщиком охлаждаемых и неохлаждаемых инфракрасных детекторов и инфракрасных тепловизионных модулей. Эти инфракрасные детекторы FPA и тепловизионные модули являются частичными компонентами инфракрасных тепловизионных камер, которые специально используются для вторичных требований к разработке клиентов.
Основные характеристики
Отличное качество изображения
• Мощный алгоритм обработки изображений: NUC/3DNR/DNS/DRC/EE
• Обеспечивает более четкое и ясное качество изображения
Измерение температуры
• С диапазоном 20℃～150℃, 0~550℃
• Поддержка настройки и расширения
Более высокая эффективность
• Время запуска 3 с и энергопотребление всего 0,7 Вт
Более быстрая интеграция
• Поддержка интерфейса вывода изображения DVP/LVDS, цифрового видеовыхода RAW/YUV, управления через последовательный порт
Технические характеристики продукта
| Модель | COIN417G2/R |
| Производительность ИК-детектора | |
| Материал | VOx |
| Разрешение | 400×300 |
| Размер пикселя | 17μm |
| Спектральный диапазон | 8μm ~14μm |
| Типичный NETD | ≤40mK |
| Обработка изображений | |
| Частота кадров | 50 Гц/30 Гц/25 Гц |
| Время запуска | 3 с |
| Аналоговое видео | PAL/NTSC |
| Цифровое видео | RAW/YUV/BT656 |
| Алгоритм обработки изображений | Коррекция неоднородности (NUC) 3D шумоподавление (3DNR) 2D шумоподавление (DNS) Сжатие динамического диапазона (DRC) Улучшение краев (EE) |
| Цифровое увеличение | 1X~8X непрерывное увеличение, размер шага 1/8 (выход YUV) |
| Отображение изображения | Черное горячее/Белое горячее/Псевдоцвет |
| Программное обеспечение для ПК | |
| Программное обеспечение ICC | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| Плата расширения USB | Type-C |
| Интерфейс связи | TTL-232/USB2.0 |
| Интерфейс цифрового видео | CMOS8/CMOS16/LVDS/USB2.0 |
| Напряжение питания | 4~5.5 В |
| Типичное энергопотребление | 0,7 Вт |
| Измерение температуры | |
| Диапазон рабочих температур | -10℃~+50℃ |
| Диапазон измерения температуры | -20℃~150℃, 0℃~550℃; Поддержка настройки и расширения |
| Точность измерения температуры | Больше, чем ±3℃ или ±3% |
| Измерение региональной температуры | Поддержка максимального, минимального и среднего значения выходной региональной температуры |
| SDK | Windows/Linux/ARM; Обеспечение анализа и преобразования видеопотока от серого к температуре |
| Физические характеристики | |
| Размер (мм) | 25.4×25.4×29.3 (с объективом 9,1 мм) 25.4×25.4×41.2 (с объективом 13 мм) 25.4×25.4×40 (с объективом 19 мм) |
| Вес | 29 г±3 г (с объективом 9,1 мм) 42 г±3 г (с объективом 13 мм) 44 г±3 г (с объективом 19 мм) |
| Адаптивность к окружающей среде | |
| Рабочая температура | -40℃～+70℃ |
| Температура хранения | -45℃～+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5.35grms, 3-оси |
| Удар | Полусинусоида, 40g/11ms, 3-оси, 6-направлений |
| Сертификаты | ROHS2.0/REACH |
| Оптика | |
| Дополнительный объектив | Фиксированный атермальный: 9,1 мм/13 мм/19 мм |
| Уровень защиты | IP67 |
Тепловизионный модуль для безопасности
Наши преимущества
Часто задаваемые вопросы
1. Что такое инфракрасная термография?
Термография - это новая и эффективная технология неинвазивного диагностического метода, основанного на обнаружении температуры поверхности объекта. Инфракрасное (ИК) излучение, испускаемое объектом, регистрируется и визуализируется в виде карты распределения температуры.
2. Для чего можно использовать инфракрасную термографию?
Инфракрасное тепловое изображение можно использовать для проведения осмотров домов, определения структурных дефектов, электрических неисправностей, механических неисправностей, физиологических изменений у людей и животных и многого другого.
3. Каковы преимущества инфракрасной термографии?
Для неразрушающего контроля простота тестирования и быстрота реагирования без повреждений, что приводит к экономии затрат, повышению эффективности работы, сокращению трудозатрат и амортизации оборудования.
Для медицинской термографии очень эффективно находить скрытые проблемы в человеческом теле, 100% безопасно без радиации и боли, что является идеальным инструментом для раннего скрининга здоровья.
