Модуль тепловой камеры с разрешением 640x512 с легким весом и низким расходом энергии

  • Uncooled 640x512 Resolution Thermal Camera Module with Light Weight and Low Power Consumption
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ROHS2.0/REACH
Номер модели iTL612PLUS
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Спектральный диапазон 8~14 мкм Разрешение 640x512/12 мкм
NETD ≤25мК Типичное энергопотребление 0.65W
Цифровая частота кадров 25/30 Гц/50 Гц Напряжение питания 4,2-5,5 В
Выделить

Ядр камеры облегченного трутня термальное

,

Линейная затемняя камера трутня режима термальная

,

Ядр камеры UAV RoHS термальное
Оставьте сообщение
Характер продукции

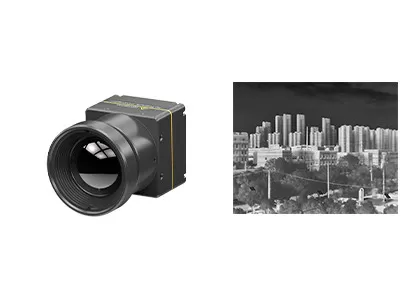

Неохлаждаемый легкий вес модуля тепловизионной камеры 640x512/12 мкм
Обзор продукта

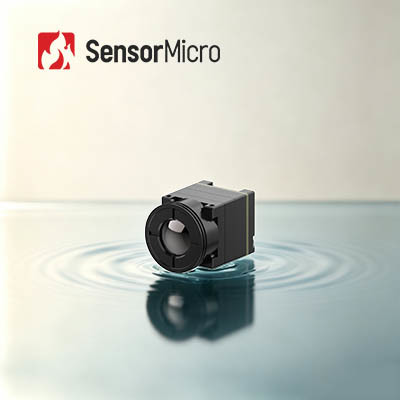

Ядро тепловизионной камеры iTL612 PLUS разработано SensorMicro. Он имеет сверхминиатюрный дизайн, небольшой размер и легкий вес, что позволяет легко интегрировать его в камеры видеонаблюдения для всепогодного мониторинга.

Построенное на основе детектора уровня пластины ApexCore 640×512/12 мкм, это ядро ​​камеры устанавливает новые стандарты SWaP (размер, вес и мощность) с поперечным сечением всего 17,3×17,3 мм и весом 13,7 г. Поддерживая несколько выходных интерфейсов, включая DVP8, LVDS, MIPI, USB 2.0 и BT.656, он обеспечивает исключительную тепловую чувствительность ≤25 мК при энергопотреблении всего 0,65 Вт.

Основные характеристики
  • Непревзойденная легкость и минимальная нагрузка
    Сверхминиатюрный размер: 17,3×17,3×24,2 мм (включая объектив 9,1 мм)
    Сверхлегкий вес: 13,7±0,5 г (включая линзу 9,1 мм)
    Сверхнизкое энергопотребление: всего 0,65 Вт.
  • На базе ApexCore, более чувствительно и четко
    Разработан на основе инфракрасного детектора ApexCore нового поколения с тепловой чувствительностью ≤25 мК.
    Усовершенствован усовершенствованными алгоритмами обработки изображений для обеспечения превосходной четкости изображения.
  • Простая разработка и бесшовная интеграция
    Доступно несколько вариантов линз для различных сценариев применения.
    Поддерживает несколько интерфейсов вывода изображения: DVP8, LVDS, MIPI, USB 2.0 и BT.656.
    Вывод данных RAW/YUV/Matrix-TEMP с управлением через последовательный порт
Технические характеристики продукта
Модель iTL612PLUS
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 640×512
Размер пикселя 12 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤25мК
Обработка изображений
Цифровая частота кадров 25/30 Гц/50 Гц
Время запуска ≤6 с
Цифровое видео RAW/YUV/Матрица-TEMP
Алгоритм изображения NUC/3DNR/DNS/ДРК/ЕЕ
Отображение изображения 10 (горячий черный/горячий белый/псевдоцвет)
Электрический
Стандартный внешний интерфейс Интерфейс 30Pin_HRS: DF40C-30DP-0,4 В (51)
Внешний интерфейс MIPI Интерфейс разъема 34Pin_Panasonic: AXE634124
Коммуникационный интерфейс ТТЛ-232/USB2.0
Цифровой видеоинтерфейс ДВП8/ЛВДС/МИПИ/USB2.0/БТ.656
Напряжение питания 4,2-5,5 В
Типичное энергопотребление 0,65 Вт
Механический
Размер (включая объектив) 17,3×17,3×24,2 (объектив 9,1 мм)
17,3×17,3×30,2 (объектив 13 мм)
17,3×17,3×38 (объектив 24 мм)
17,3×17,3×54 (объектив 45 мм)
Вес (включая объектив) 13,7±0,5 г (объектив 9,1 мм)
17,9±0,5 г (объектив 13 мм)
27,3±0,5 г (объектив 24 мм)
51±0,5 г (объектив 45 мм)
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация 5,35 г, случайная вибрация, 3 оси
Влияние Полусинусоидальная волна, 30 г/11 мс, направление удара по оси X, 3 раза
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Оптическая линза Атермальный объектив с фиксированным фокусом: 9,1/13/24/45 мм
Промышленное применение
Лесные пожары Обслуживание электропитания Фотоэлектрическая инспекция Мониторинг безопасности Носимые устройства Портативные устройства
Преимущества продукта
Разнообразный портфель продуктов

Широкий спектр форматов продуктов, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.

Богатое разнообразие продуктов

Различные разрешения матрицы, размеры пикселей, диапазоны волн и комбинации опций линз обеспечивают большую гибкость для разнообразных приложений.

Выдающаяся производительность

Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность — созданы для работы в широком диапазоне экологических проблем.

Простая интеграция

Множество вариантов интерфейса упрощают интеграцию и обеспечивают быструю разработку в различных областях применения.

Часто задаваемые вопросы
Что такое инфракрасное тепловидение?

Инфракрасное тепловидение — это метод использования инфракрасного излучения и тепловой энергии для сбора информации об объектах с целью формирования их изображений или получения информации о температуре объектов даже в условиях плохой видимости.

Как работает инфракрасное тепловидение?

Инфракрасная тепловизионная система представляет собой пассивную бесконтактную систему обнаружения и идентификации с использованием инфракрасной технологии. Он фокусирует инфракрасное излучение сцены на матрице инфракрасного детектора в фокальной плоскости через инфракрасную оптическую систему, которая может проходить через инфракрасное излучение. Тепловой детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем путем усиления и обработки видео формирует инфракрасное изображение, которое можно наблюдать невооруженным глазом.
