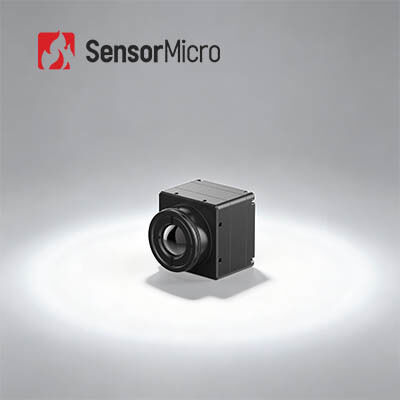

SWaP-C Uncooled Thermal Imager Module Core LWIR 384×288/17μm with ±2°C / ±2% Accuracy and 0.65W Power Consumption (СВАП-С неохлаждаемый модуль термоизоляции)

  • SWaP-C Uncooled Thermal Imager Module Core LWIR 384×288/17μm with ±2℃ / ±2% Accuracy and 0.65W Power Consumption
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА417RG3
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 384×288/17μm Точность измерения температуры Больше ±2℃/±2%
Типичное энергопотребление 0.65W Типичный NETD ≤30мК
Спектральный диапазон 8~14 мкм Частота кадров 25 Гц/30 Гц/50 Гц
Выделить

Гибкий Uncooled модуль термального Imager

,

Uncooled модуль термального Imager 640x512
Оставьте сообщение
Характер продукции
SWaP-C Неохлажденный модуль термоизолятора ядро LWIR 384*288/17μm
Обзор продукции

Инфракрасная камера COIN417RG3 для измерения температуры оснащена неохлажденным инфракрасным детектором 384*288/17μm и интегрирована компонентом измерения температуры в режиме реального времени.Он поддерживает широкий диапазон температур с точностью ±3°C или ±3%Его ультранизкомощная конструкция и совместимость со стандартными промышленными интерфейсами значительно снижают затраты на разработку и интеграцию.

Основные особенности
  • Всеобъемлющие характеристики, экономически эффективные:Разработан на основе экономически эффективных неохлажденных инфракрасных детекторов с интегрированными передовыми алгоритмами обработки изображений для повышения качества изображения.поддерживающий температурный диапазон от -20°C до 150°C и от 100°C до 550°C, настраиваемый для расширенного диапазона.
  • Гибкое расширение, быстрая интеграция:Поддерживает несколько режимов вывода, включая USB2.0/DVP/LVDS/BT.656Выводит данные изображения RAW/YUV с серийным портом управления.
Спецификации продукции
Модель COIN417RG3
Индикаторы инфракрасного детектора Чувствительный материал: VOx
Разрешение: 384*288
Размер пикселя: 17μm
Спектральная реакция: 8μm ~ 14μm
Типичная NETD: ≤ 30mK
Обработка изображений Цифровая частота кадров: 25/30/50Hz
Время запуска: 6 с.
Аналоговое видео: PAL/NTSC
Цифровое видео: RAW/YUV422
Алгоритм изображения: коррекция неравномерности (NUC), уменьшение шума 3D (3DNR), подавление шума 2D (DNS), сжатие динамического диапазона (DRC), усиление края (EE)
Дисплей изображения: 10 типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радуга 1 / Радуга 2 / Тинт / Черный горячий)
Электрические Стандартный внешний интерфейс: 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Доска расширения: USB3.0/USB2.0/VPC/USB2.0&VPC
Интерфейс связи: TTL-232/USB2.0
Цифровой видеоинтерфейс: DVP8/DVP16/USB2.0/BT.656/LVDS
Напряжение питания: 4,5 - 5,5 В
Типичное потребление энергии: 0,65 Вт
Измерение температуры Рабочая температура: -10°C~+50°C
Диапазон измерения температуры: -20°C~+150°C, 100°C~+550°C
Точность измерения температуры: больше ±2°C / ±2%
Частичное измерение температуры: максимальное, минимальное и среднее значение поддерживающей мощности для зон измерения температуры
SDK: Android/Windows/Linux; Достижение анализа потока видео и преобразования от серого до температуры
Механические Размер обнаженного ядра: 25,4*25,4*16.5
Масса голого ядра ((g): 16,6±1
Приспособимость к окружающей среде Рабочая температура: -40°C~+70°C
Температура хранения: -45°C~+85°C
Влажность воздуха: 5% ~ 95%, неконденсирующая
Вибрация: случайная вибрация, 5,35 грамм, 3-ося
Удар: половинная синусная волна, 40 г / 11 мс, направление удара 3 оси, направление 6
Сертификация: ROHS2.0/REACH
Оптические линзы Оптические линзы: фиксированный фокус Атермальный: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм
Уровень защиты: IP67 ((Фронтальная линза)
Промышленное применение

Инфракрасный модуль камеры COIN417RG3 широко используется в термографии, безопасности и мониторинге, на открытом воздухе, пожарной и спасательной деятельности, AIoT, интеллектуальном оборудовании, ADAS и других промышленных приложениях.

Наша линейка продуктов
  • Высокая чувствительность и отличная производительность
  • Мировой лидер в инфракрасной промышленности
  • Различные инфракрасные детекторы доступны - как неохлажденные, так и охлажденные инфракрасные детекторы в разных форматах и размерах пикселей
  • Массовое производство для обеспечения быстрой поставки - три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
Что такое инфракрасная термальная томография?

Инфракрасная термическая визуализация - это метод, который использует инфракрасное излучение и тепловую энергию для сбора информации об объектах.Он преобразует невидимое инфракрасное излучение в видимые инфракрасные тепловые изображения с распределением температуры поверхности целиРазличные объекты и даже разные части одного и того же объекта имеют разную радиационную способность и инфракрасную силу отражения.

Для чего можно использовать инфракрасные изображения?

Применение инфракрасной визуализации включает в себя ночное видение, поиск и спасение, неразрушительные испытания, профилактику эпидемий, термографию, безопасность и мониторинг, тушение пожаров,и различных промышленных применений.

Что такое теплоизоляционный модуль?

Модуль термоизоляции обычно состоит из инфракрасного детектора, инфракрасной линзы и аппаратной электроники с встроенным программным обеспечением и алгоритмом.Это минимальная функциональная единица устройства термоизоляции.
